SN65LBC180RSAR BL180 IC Truyền thông Low-Power RS-485 chân gầm QFN-16

Giới thiệu SN65LBC180RSAR

Texas Instruments SN65LBC180RSAR là một bộ truyền nhận tín hiệu RS-485 công suất thấp, được thiết kế để truyền dữ liệu tốc độ cao qua cáp dài trong các ứng dụng công nghiệp và viễn thông. Với gói QFN-16 có pad tản nhiệt, thiết bị này phù hợp với các thiết kế yêu cầu tiết diện nhỏ gọn và hiệu suất nhiệt tốt.

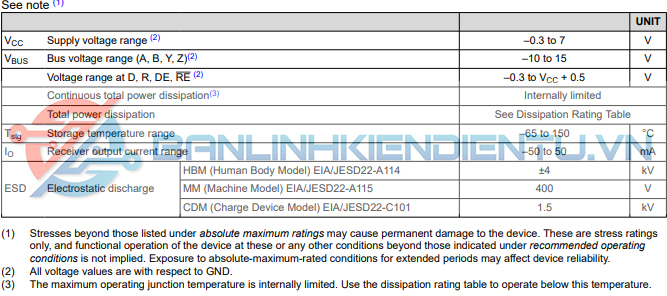

Thông số kỹ thuật SN65LBC180RSAR

• Cấu trúc: Kết hợp giữa driver và receiver với đầu ra 3-state, hoạt động từ nguồn 5V duy nhất.

• Tốc độ truyền tối đa: 10 Mbps.

• Dải điện áp nguồn: 5V ±10%.

• Dải điện áp phổ thông (common-mode): –7V đến +12V, cho phép hoạt động ổn định trong môi trường nhiễu điện.

• Dòng tiêu thụ thấp: Tối đa 5mA, giúp tiết kiệm năng lượng.

• Chống quá nhiệt: Tự động tắt driver khi nhiệt độ giao diện vượt quá 172°C.

• Khả năng tương thích: Pin-compatible với SN75ALS180.

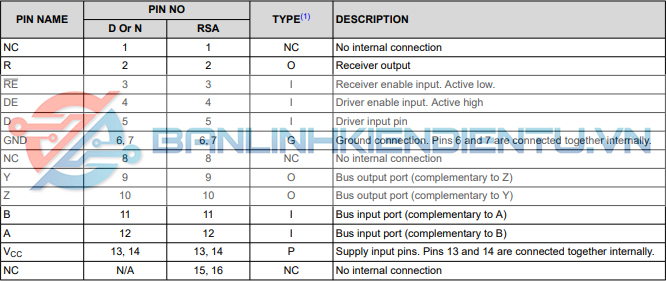

Sơ đồ chân SN65LBC180RSAR

Kích thước của SN65LBC180RSAR

Gói QFN-16 (RSA)

• Kích thước: 4mm x 4mm, chiều cao 0.9mm.

• Pad tản nhiệt: Giúp cải thiện hiệu suất nhiệt, phù hợp với các ứng dụng công suất cao hoặc không gian hạn chế.

• Pin: 16 chân, bao gồm các chân cho tín hiệu đầu vào/đầu ra, điều khiển hướng, chế độ ngủ và tắt nguồn.

Ứng dụng phổ biến SN65LBC180RSAR

• Hệ thống điều khiển công nghiệp: Kết nối các thiết bị như PLC, cảm biến, bộ điều khiển từ xa.

• Mạng truyền thông công nghiệp: Modbus RTU, Profibus, CANopen.

• Thiết bị đo lường và giám sát: Đo nhiệt độ, áp suất, lưu lượng.

• Hệ thống tự động hóa tòa nhà: Điều khiển chiếu sáng, HVAC, an ninh.

• Ứng dụng viễn thông: Truyền dữ liệu giữa các thiết bị đầu cuối.

Xem thêm sản phẩm IC khác tại đây

Datasheet SN65LBC180RSAR
