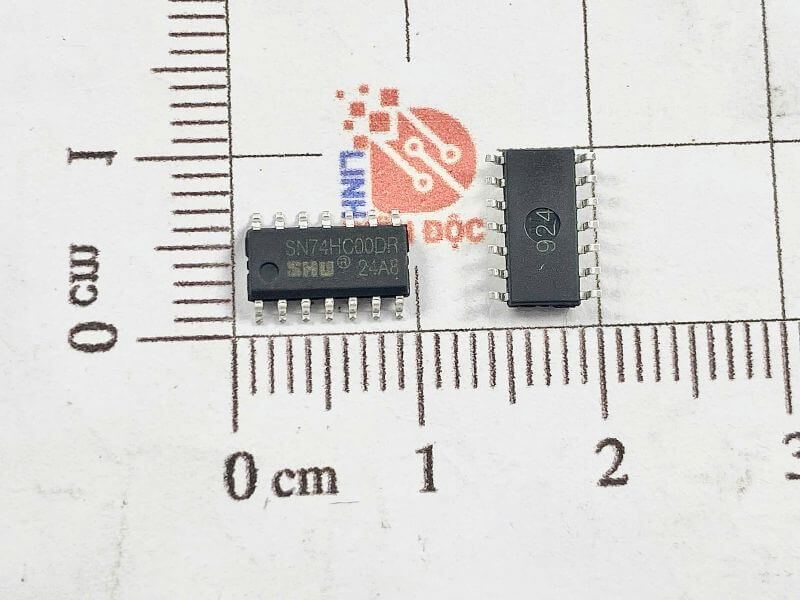

SN74HC00DR 74HC00DR IC Số SOP-14 Kích Thước 3.9mm

Giới thiệu chung

SN74HC00DR hay 74HC00DR là IC logic thuộc họ HC (High-Speed CMOS), tích hợp 4 cổng NAND 2 ngõ vào. Sản phẩm được đóng gói dạng SOP-14 nhỏ gọn, bề rộng 3.9mm, phù hợp cho các mạch logic điều khiển số và các thiết bị điện tử tiêu chuẩn.

Đặc điểm

• Tích hợp 4 cổng NAND 2 ngõ vào

• Chuẩn logic CMOS tốc độ cao

• Điện áp hoạt động rộng từ 2V đến 6V

• Dòng tiêu thụ thấp, độ nhiễu thấp

• Đóng gói SOP-14 nhỏ gọn, SMD

• Bề rộng package: 3.9mm

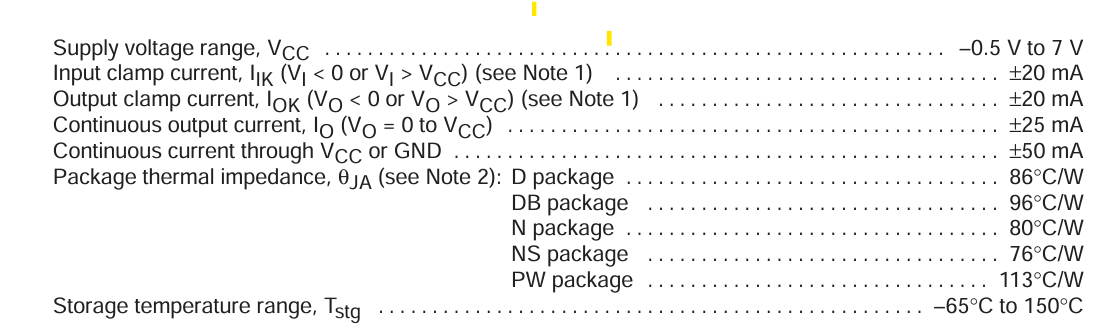

Thông số kỹ thuật

• Điện áp hoạt động: 2V – 6V

• Dòng đầu ra tối đa: ±5.2mA tại 5V

• Tốc độ chuyển mạch: ~8ns tại Vcc = 5V

• Dòng tiêu thụ tĩnh: < 1µA

• Nhiệt độ hoạt động: -40°C đến +85°C

• Kiểu chân: SOP-14 (3.9mm width)

Ứng dụng

• Mạch logic điều khiển, xử lý tín hiệu số

• Ứng dụng vi điều khiển, vi xử lý

• Thiết bị điện tử công nghiệp và tiêu dùng

• Mạch số trong hệ thống nhúng, máy đo, tự động hóa

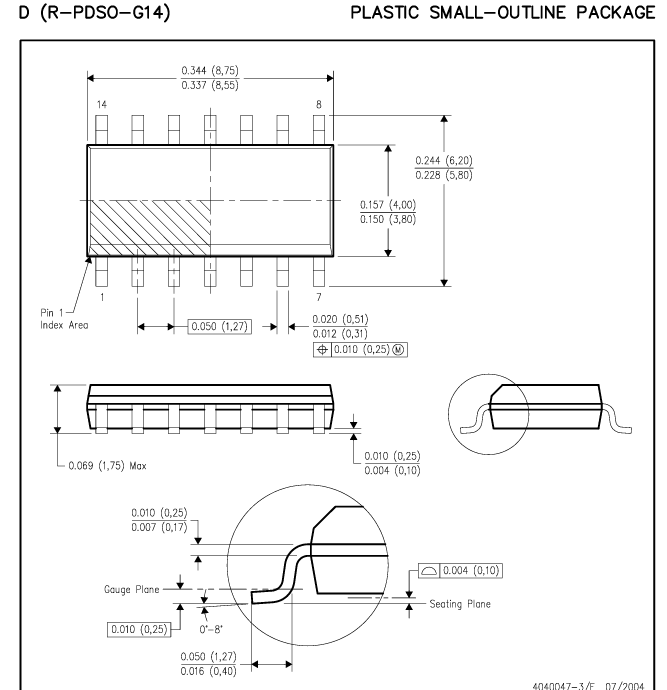

Kích thước

Xem thêm các IC số khác tại đây

DATASHEET
