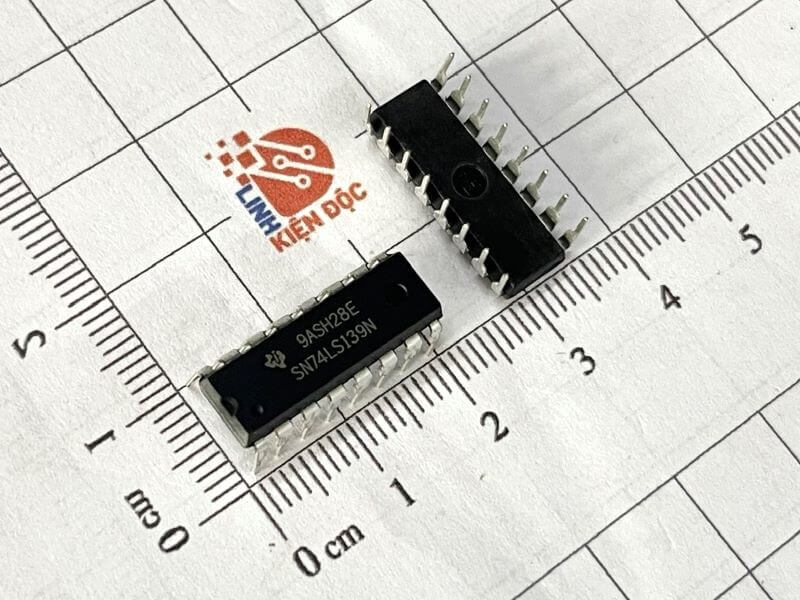

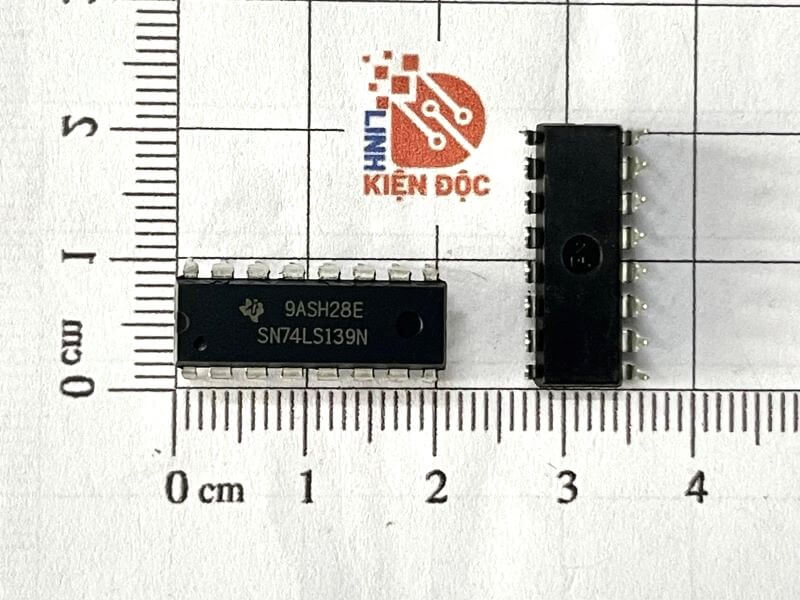

SN74LS139N 74LS139 IC logic Dual 2-to-4 Decoder/Demultiplexer DIP-16

Giới thiệu chung

SN74LS139N (thuộc họ 74LS139) là IC logic số TTL dạng Dual 2-to-4 Decoder/Demultiplexer, tích hợp 2 bộ giải mã độc lập trong cùng một chip. Mỗi bộ cho phép chuyển 2 tín hiệu đầu vào thành 4 ngõ ra, thường dùng để giải mã địa chỉ, chọn thiết bị hoặc phân kênh tín hiệu trong mạch số.
IC sử dụng nguồn 5V, ngõ ra tích cực mức thấp (Active LOW) và được đóng gói dạng DIP-16 dễ dàng lắp ráp, thay thế.

 Đặc điểm nổi bật

• Tích hợp 2 bộ giải mã 2→4 độc lập trong 1 IC
• Mỗi bộ có 2 input chọn (A, B) và 1 chân Enable (G)
• Enable mức thấp (G = 0 → hoạt động)
• Ngõ ra Active LOW (chỉ 1 output xuống 0 tại một thời điểm)
• Tương thích chuẩn TTL – dễ ghép nối vi điều khiển, IC số khác
• Tốc độ chuyển mạch nhanh, độ tin cậy cao
• Đóng gói DIP-16 tiện dụng cho mạch cắm (through-hole)

Sơ đồ chân

 Thông số kỹ thuật cơ bản

• Điện áp hoạt động (Vcc): 4.75V – 5.25V
• Dòng tiêu thụ: ~8 mA
• Mức logic: TTL
• Thời gian trễ lan truyền: ~10–20 ns
• Số kênh: 2 decoder độc lập
• Số ngõ ra: 4 output / mỗi kênh
• Nhiệt độ hoạt động: 0°C → 70°C
• Kiểu chân: DIP-16

Sơ đồ logic

Kích thước

 Ứng dụng

• Giải mã địa chỉ trong vi điều khiển / vi xử lý
• Tạo tín hiệu Chip Select (CS) cho RAM, ROM, IC ngoại vi
• Mạch demultiplexer (phân kênh dữ liệu)
• Điều khiển LED, relay, tải theo mã nhị phân
• Mạch logic số, mạch học tập, thí nghiệm

Datasheet SN74LS139N
