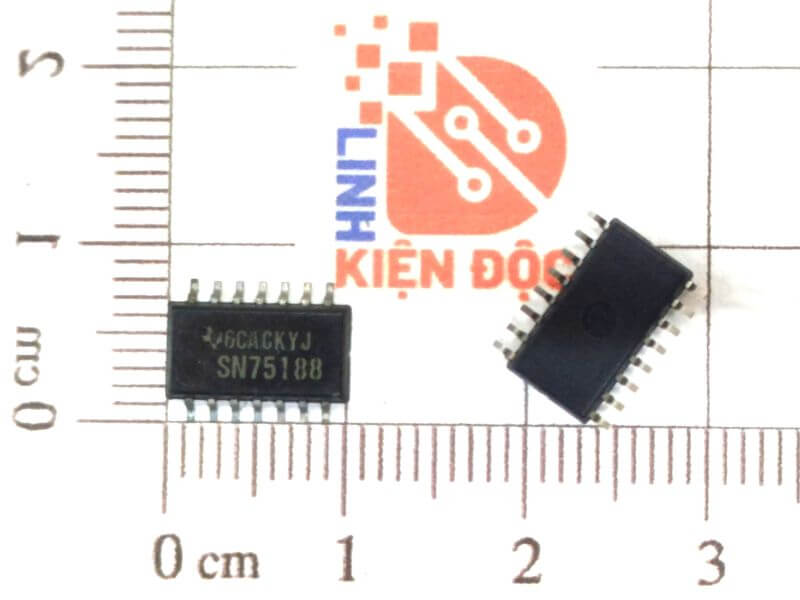

SN75188 IC Chuyên Dụng SOP-14

Giới thiệu về IC SN75188

SN75188 là các trình điều khiển đường dây bốn khối đơn được thiết kế để giao diện thiết bị đầu cuối dữ liệu với thiết bị truyền thông dữ liệu theo tiêu chuẩn ANSI EIA/TIA-232-E bằng cách sử dụng một diode nối tiếp với mỗi đầu cuối điện áp cung cấp như được hiển thị trong các ứng dụng điển hình. SN75188 được đặc trưng để hoạt động từ 0°C đến 70°C.

Đặc trưng kỹ thuật

• Đáp ứng hoặc vượt quá các yêu cầu của ANSIEIA / TIA-232-E và Khuyến nghị ITU V.28
• Được thiết kế để có thể hoán đổi với Motorola MC1488
• Đầu ra giới hạn dòng điện: 10 mA thông thường
• Trở kháng đầu ra khi tắt nguồn: Tối thiểu 300 Ω
• Kiểm soát tốc độ quay bằng tụ điện tải
• Phạm vi điện áp cung cấp linh hoạt
• Đầu vào tương thích với hầu hết các mạch TTL

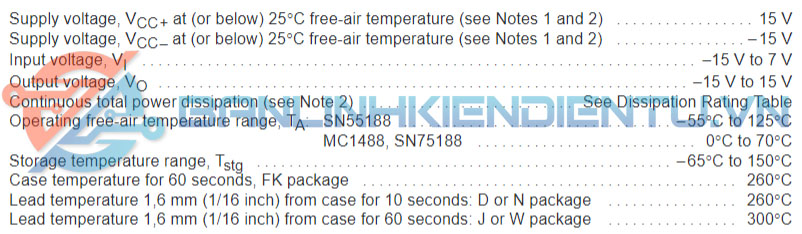

Thông số kỹ thuật

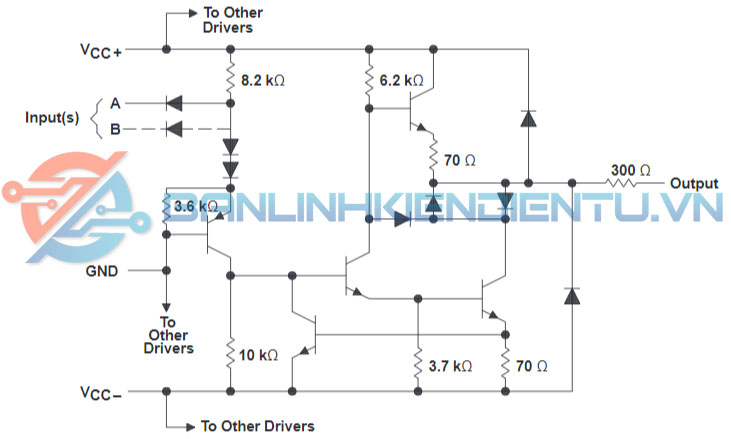

Sơ đồ tương đương

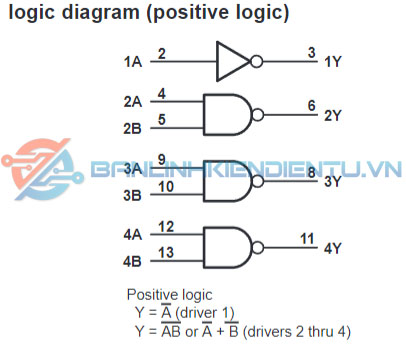

Sơ đồ logic

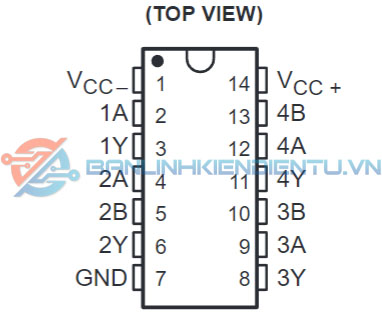

Sơ đồ chân

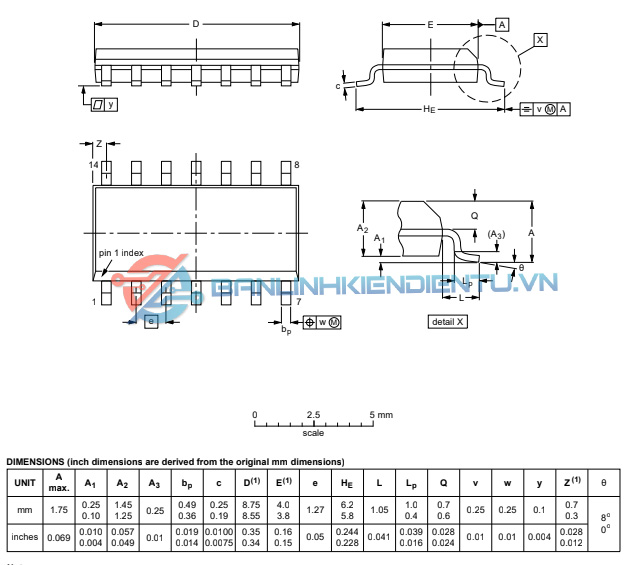

Kích thước IC SN75188

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet SN75188
