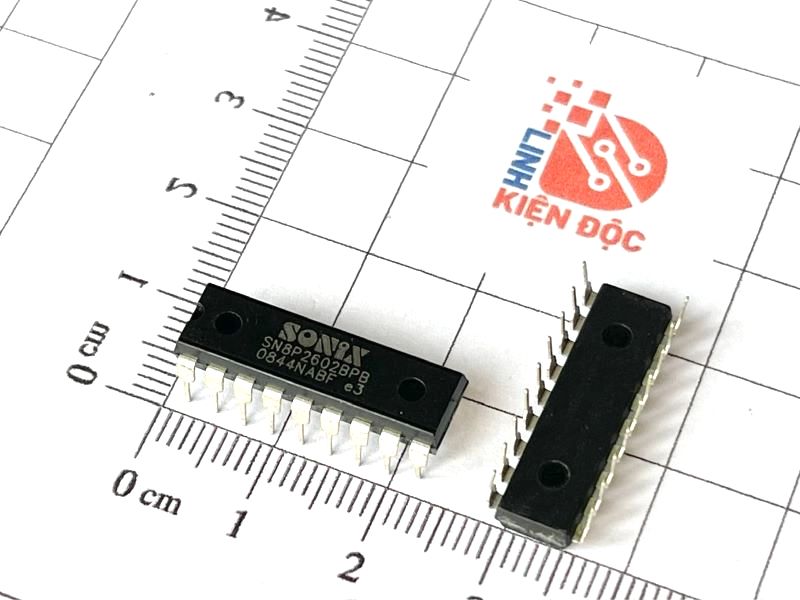

Sonix SN8P2602BPB DIP-18

Đặc trưng kỹ thuật

• Cấu hình bộ nhớ
  – Kích thước ROM OTP: 1K 16 bit.
  – Kích thước RAM: 48 * 8 bit.
  – Bộ đệm ngăn xếp bốn cấp
• Cấu hình chân I/ O
  – Hai chiều: P0, P1, P5.
  – Chỉ đầu vào: P1.5.
  – Lập trình thoát nước mở: P1.0.
  – Wakeup: Kích hoạt thay đổi cấp độ P0, P1
  – Điện trở kéo lên: P0, P1, P5.
  – Cạnh kích hoạt ngắt bên ngoài: P0.0 được điều khiển bởi thanh ghi PEDGE.
• LVD 3 cấp độ.
  – Đặt lại hệ thống và màn hình nguồn.
• Hướng dẫn mạnh mẽ
  Một đồng hồ cho mỗi chu kỳ lệnh (1T)
  – Hầu hết các hướng dẫn chỉ có một chu kỳ.
  – Tất cả các hướng dẫn JMP vùng ROM.
  – Tất cả vùng ROM Hướng dẫn địa chỉ GỌI.
  – Tất cả chức năng bảng tra cứu vùng ROM (MOVC)
• Ba nguồn ngắt
  – Một ngắt nội bộ: TO, TCO.
  – Một ngắt bên ngoài: INTO.
• Hai bộ định thời/ bộ đếm 8 bit
  – T0: Hẹn giờ cơ bản.
  – TC0: Đầu ra hẹn giờ/ Bộ đếm/ Bộ đếm tự động tải lại
• Bộ định thời và nguồn xung theo dõi trên chip là loại RC xung nhịp thấp bên trong (16KHz @3V, 32KHz @5V).
• Đồng hồ hệ thống kép
  – Đồng hồ cao bên ngoài: Loại RC lên đến 10 MHz
  – Đồng hồ cao bên ngoài: Loại tinh thể lên đến 16 MHz
  – Đồng hồ thấp bên trong: Loại RC 16KHz(3V), 32KHz(5V)
• Chế độ hoạt động:
  – Chế độ bình thường: Cả đồng hồ cao và thấp đều hoạt động
  – Chế độ chậm: Chỉ đồng hồ thấp
  – Chế độ ngủ: Cả đồng hồ cao và thấp đều dừng
  – Chế độ màu xanh lá cây: Đánh thức định kỳ bằng TO Hẹn giờ
• Gói (hỗ trợ dạng chip)
  – PDIP 18 chân
  – SOP 18 chân
  – Chân SSOP20

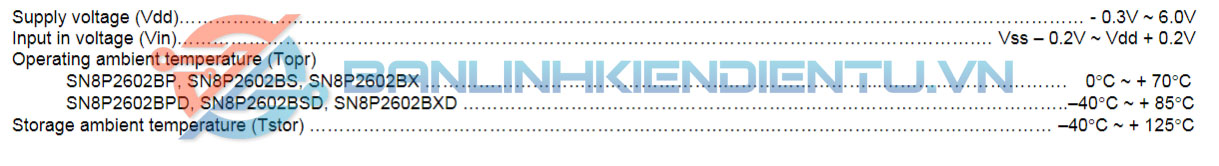

Thông số kỹ thuật

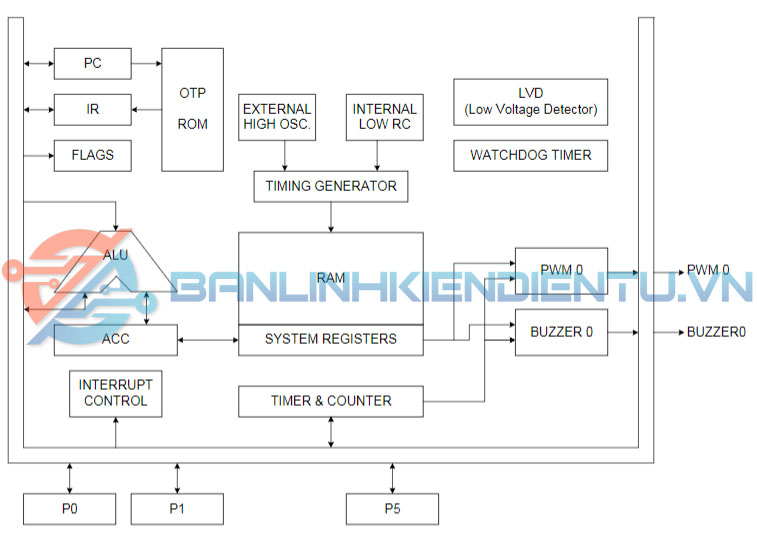

Sơ đồ khối

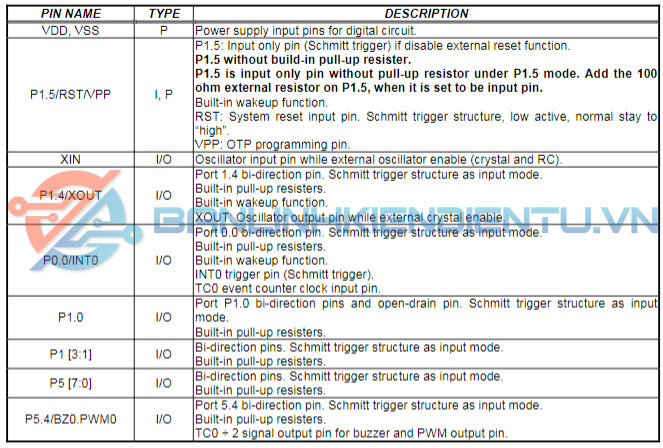

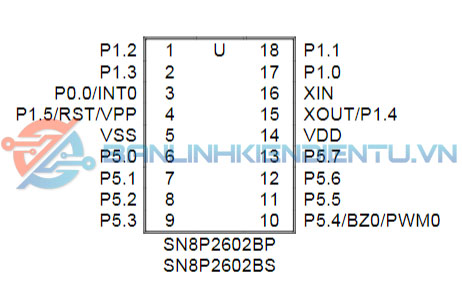

Sơ đồ chân

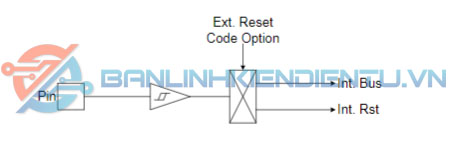

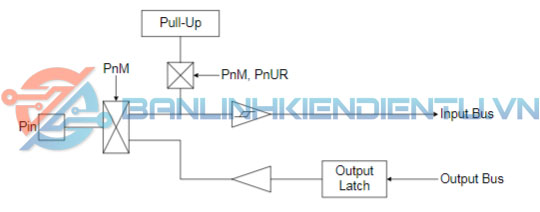

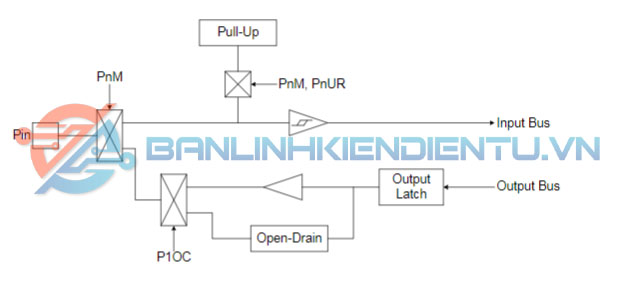

Sơ đồ mạch PIN

Kích thước IC SN8P2602BPB

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet SN8P2602BPB
