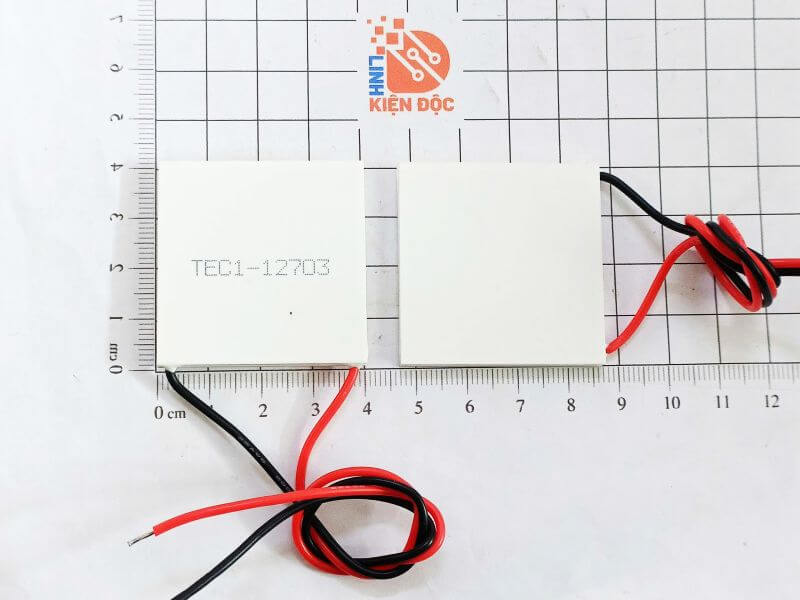

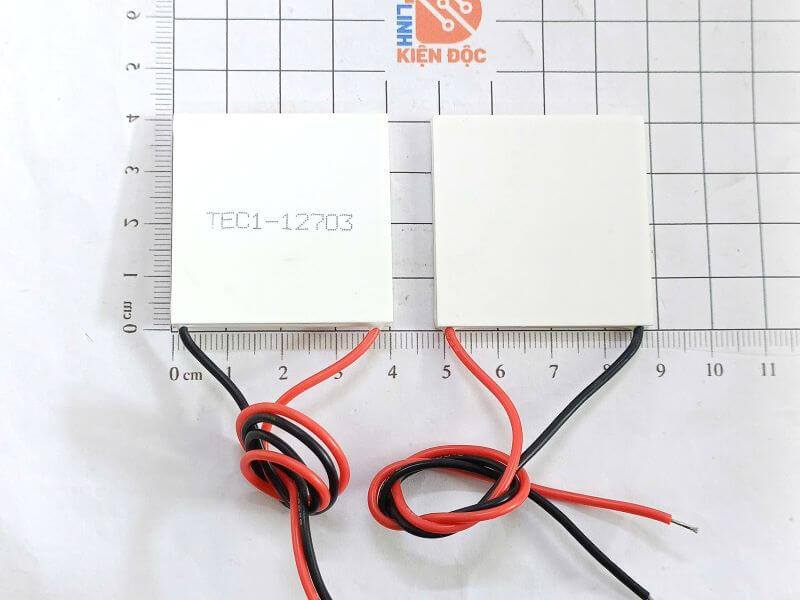

Sò nóng lạnh TEC1-12703 30W kích thước 40x40x4.0mm

Giới thiệu chung

TEC1-12703 là mô-đun nhiệt điện (Peltier Thermoelectric Cooler – TEC) hoạt động dựa trên hiệu ứng Peltier, có khả năng tạo ra một mặt nóng và một mặt lạnh khi được cấp nguồn một chiều. Khi đảo cực nguồn, hai mặt sẽ đổi chức năng cho nhau, cho phép sử dụng cả trong ứng dụng làm lạnh và gia nhiệt. Mô-đun không có bộ phận chuyển động nên hoạt động êm, không rung, không cần môi chất lạnh và có độ tin cậy cao.

Với kích thước 40 × 40 × 4.0 mm, công suất làm lạnh khoảng 30W, điện áp hoạt động danh định 12VDC, TEC1-12703 phù hợp cho các ứng dụng làm mát thiết bị điện tử, tủ lạnh mini, hộp giữ nhiệt, máy làm mát nước, hệ thống điều khiển nhiệt độ và các dự án nghiên cứu, DIY. Để đạt hiệu quả cao và tránh hư hỏng, mặt nóng của sò phải được gắn với khối tản nhiệt và quạt làm mát trong quá trình hoạt động.

Cấu tạo của sò nóng lạnh

• Sò nóng lạnh đều có cấu tạo gồm 2 mặt là mặt lạnh và mặt nóng thường lắp kèm tấm tản nhiệt và 2 dây nguồn âm và dương

Đặc điểm nổi bật

• Hoạt động theo hiệu ứng Peltier, không sử dụng môi chất lạnh.
• Không có bộ phận chuyển động, vận hành êm và bền bỉ.
• Có thể làm lạnh hoặc gia nhiệt bằng cách đảo chiều nguồn cấp.
• Kích thước nhỏ gọn 40 × 40 × 4.0 mm, dễ lắp đặt.
• Tiêu thụ điện năng thấp, phù hợp với nguồn 12VDC.
• Thân gốm cách điện, dẫn nhiệt tốt và chống ăn mòn.

Thông số kỹ thuật

• Model: TEC1-12703
• Loại: Mô-đun nhiệt điện Peltier
• Kích thước: 40 × 40 × 4.0 mm
• Điện áp tối đa: 15.4VDC
• Điện áp hoạt động khuyến nghị: 12VDC
• Dòng điện tối đa: 3A
• Công suất làm lạnh: Khoảng 28.6–30W
• Chênh lệch nhiệt độ tối đa (ΔTmax): 66–67°C (trong điều kiện tiêu chuẩn)
• Nhiệt độ làm việc: -50°C đến +150°C

Có nhiều loại sò nóng lạnh với công suất khác nhau:

TEC1-12703: Công suất 30W

TEC1-07104: Công suất 40W

TEC1-12705 : Công suất 50W

TEC1-12706 : Công suất 60W

TEC1-12707 : Công suất 70W

TEC1-12708 : Công suất 80W

TEC1-12710 : Công suất 100W

TEC1-12715 : Công suất 150W

Ứng dụng của sò nóng lạnh

Bình nóng lạnh

Trong bình nóng lạnh thì 2 mặt của Peltier áp vào 2 bình: 1 bình sẽ được áp vào mặt làm lạnh và bình còn lại áp vào mặt nóng để giải nhiệt nên tạo ra nước nóng => vừa tạo ra được nước lạnh và nước nóng mà không cần làm thêm phần tản nhiệt.

Máy lạnh

Có thể dùng sò nóng lạnh trong những dự án máy lạnh mini cho bể cá, chuồng thú,…..

Ngoài ra cũng có thể dùng miếng trong các sản phẩm làm lạnh ,làm mát như tủ lạnh ,tủ mát ,minibar ,chiller ,cây nước nóng – lạnh ,máy ướp bia ,bộ làm mát bể cá ,bộ tản nhiệt CPU vv… hoặc áp mặt không có chữ (mặt nóng) vào 1 vật tỏa ra

hiệt (Vd: lốc xe máy, mái nhà buổi trưa,…) còn mặt kia cho tiếp xúc với vật có nhiệt độ mát (Vd: miếng nhôm giải nhiệt tiếp xúc với nước hay gió mát,…) thì ta sẽ có 1 điện áp giữa 2 đầu miếng Peltier này => đã tạo được máy phát nhiệt điện mini để thắp sáng đèn led, đồng hồ điện từ, quạt điện mini,…

Cũng có thể ghép nối tiếp nhiều miếng Peltier với nhau để tăng hiệu quả và công suất của chúng với cách ghép cực tính giống như ghép nối tiếp pin.
