SP3232EEY 3232EE IC truyền thông RS232 TSSOP16

1. Giới thiệu

ISP3232EEY là IC truyền thông chuẩn RS-232. Đây là mạch chuyển đổi giao tiếp hai chiều, tích hợp 2 driver và 2 receiver, dùng để chuyển đổi tín hiệu logic TTL/CMOS sang mức điện áp RS-232 chuẩn ±12V và ngược lại. Linh kiện được thiết kế để hoạt động với điện áp cung cấp rộng từ 3.0V đến 5.5V, phù hợp với nhiều hệ thống vi điều khiển và thiết bị nhúng hiện đại. Gói đóng gói TSSOP16 giúp IC có kích thước nhỏ gọn, dễ dàng tích hợp vào các thiết kế điện tử yêu cầu tiết kiệm không gian.

2. Đặc điểm

IC ISP3232EEY hỗ trợ hoạt động ở điện áp cung cấp từ 3.0V đến 5.5V, cho phép sử dụng trong nhiều ứng dụng đa dạng từ 3.3V đến 5V. Tích hợp mạch charge pump bên trong giúp sinh điện áp ±12V cần thiết cho chuẩn RS-232 chỉ với các tụ điện bên ngoài dung lượng nhỏ (khoảng 0.1µF).

3. Thông số kỹ thuật

• Loại IC: Transceiver RS-232, 2 driver và 2 receiver

• Điện áp cung cấp: 3.0V đến 5.5V

• Tốc độ truyền dữ liệu tối đa: 235 kbps

• Dòng tiêu thụ hoạt động: khoảng 1mA

• Dòng tiêu thụ chế độ tắt (shutdown): dưới 1µA

• Điện áp tín hiệu đầu ra RS-232: ±12V (được sinh ra nhờ mạch charge pump tích hợp)

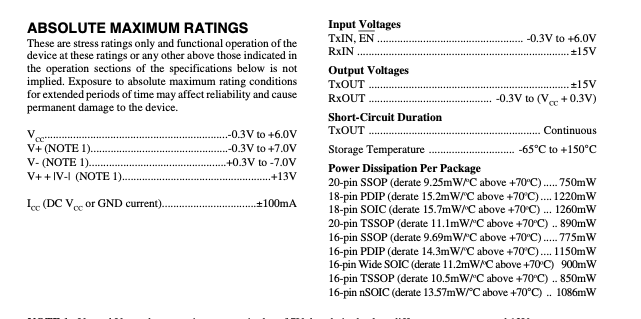

• Bảo vệ ESD: ±15kV (Human Body Model)

• Nhiệt độ hoạt động: –40°C đến +85°C

• Gói đóng gói: TSSOP16

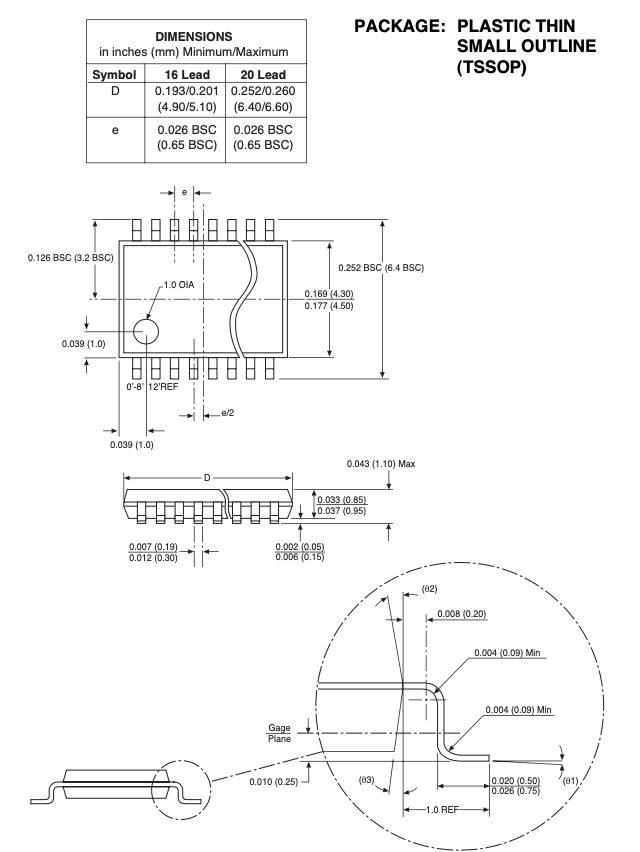

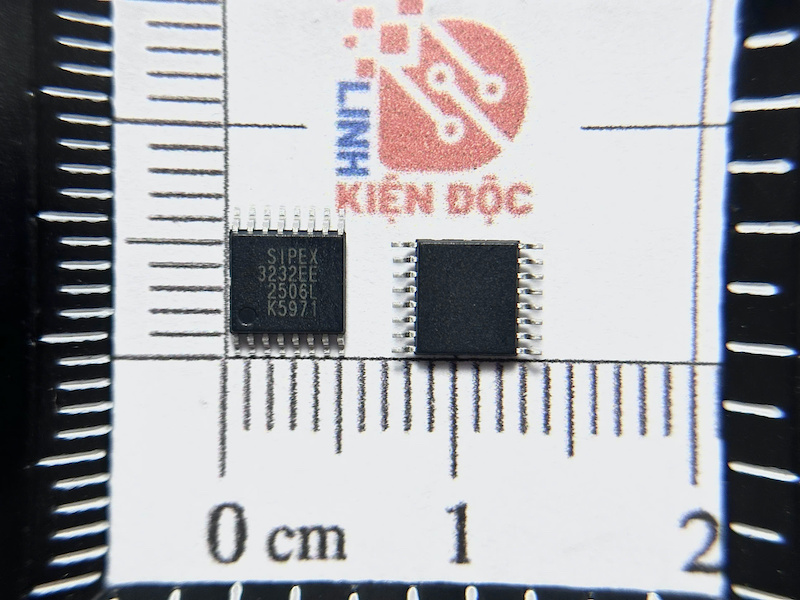

4. Kích thước

5. Ứng dụng

IC ISP3232EEY được sử dụng rộng rãi trong các hệ thống cần giao tiếp chuẩn RS-232 như kết nối vi điều khiển hoặc vi xử lý với các thiết bị ngoại vi như máy in, modem, máy POS, thiết bị đo lường, hoặc các thiết bị truyền thông nối tiếp khác.

DATASHEET
