SR506 Diode Bảo Vệ 5A 60V DO-201AD

Giới thiệu về SR506

SR506 là một diode Schottky thường được sử dụng trong nhiều ứng dụng điện tử. Nó nổi bật với đặc điểm có điện áp rơi thấp và tốc độ chuyển mạch nhanh, làm cho nó trở thành lựa chọn lý tưởng trong các mạch nguồn hiệu suất cao, mạch bảo vệ và các ứng dụng chỉnh lưu.

Đặc điểm nổi bật

• Điện áp rơi thấp:
  • Diode Schottky, bao gồm SR506, thường có điện áp rơi thấp hơn nhiều so với các diode thông thường (khoảng 0.45V đến 0.5V), giúp chúng dẫn điện hiệu quả hơn. Điều này làm cho nó đặc biệt hữu ích trong các mạch nguồn và các mạch tiết kiệm năng lượng.
• Tốc độ chuyển mạch nhanh:
  • SR506 có thời gian phục hồi nhanh, thích hợp cho các ứng dụng tần số cao, nơi cần chuyển mạch nhanh như trong chỉnh lưu tín hiệu hoặc các mạch dữ liệu tốc độ cao.
• Hiệu suất cao:
  • Nhờ vào điện áp rơi thấp và đặc tính chuyển mạch nhanh, SR506 cung cấp hiệu suất cao trong các hệ thống chuyển đổi nguồn, chẳng hạn như các mạch nguồn, bộ điều chỉnh điện áp và các bộ chuyển đổi DC-DC.
• Kích thước gọn nhẹ:
  • SR506 thường được đóng gói trong một vỏ nhỏ (chẳng hạn như DO-201AD), giúp dễ dàng tích hợp vào các thiết kế nhỏ gọn và giảm thiểu yêu cầu không gian trong các thiết bị điện tử.
• Đặc tính rò rỉ ngược tốt:
  • Diode Schottky như SR506 có dòng rò rỉ ngược thấp hơn so với diode PN thông thường, giúp cải thiện hiệu suất trong các mạch điện áp thấp.

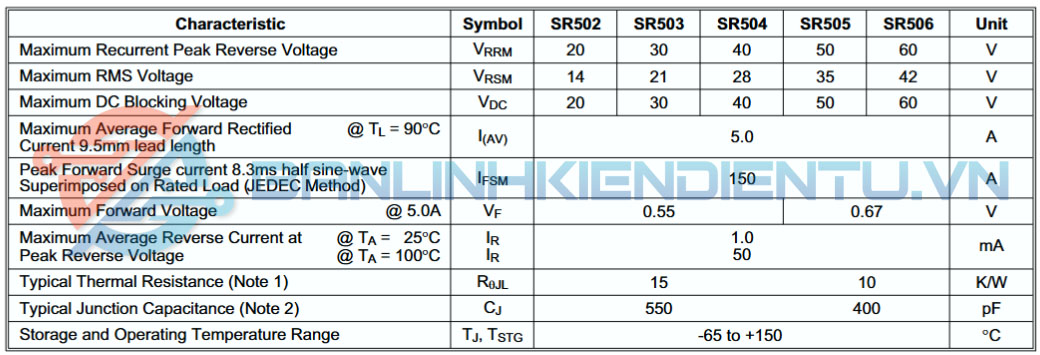

Thông số kỹ thuật SR506

Ứng dụng SR506

• Nguồn cấp điện: Sử dụng trong các mạch nguồn DC-DC, bộ chỉnh lưu, và bộ chuyển đổi điện áp.
• Mạch bảo vệ: Bảo vệ mạch điện khỏi các xung điện áp cao.
• Ứng dụng tần số cao: Nhờ vào tốc độ chuyển mạch nhanh, thích hợp trong các ứng dụng tần số cao như mạch RF.
• Chỉnh lưu tín hiệu: Được sử dụng trong các mạch chỉnh lưu để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC).

Kích thước SR506

Xem thêm những sản phẩm Diode khác tại đây

Datasheet SR506
