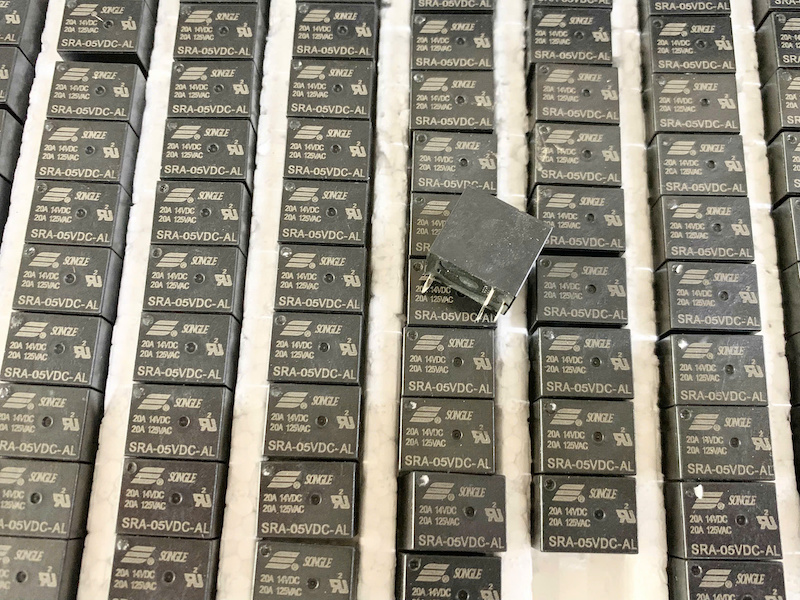

SRA-05VDC-AL Relay 20A 5VDC 4 chân

Giới thiệu chung

SRA-05VDC-AL là relay điện từ công suất được thiết kế với điện áp cuộn dây 5VDC, 4 chân cắm và cấu hình 1 Form A (SPST-NO), tức tiếp điểm thường mở. Relay có khả năng đóng cắt tải lên đến 20A, phù hợp với nhiều ứng dụng điều khiển nguồn, thiết bị điện dân dụng, thiết bị công nghiệp, hệ thống tự động hóa và các mạch điều khiển sử dụng nguồn điều khiển 5VDC.

Sản phẩm có thiết kế nhỏ gọn, sử dụng kiểu lắp xuyên lỗ (Through Hole) giúp dễ dàng lắp đặt trên bo mạch PCB hoặc thay thế trong các thiết bị điện. Relay SRA-05VDC-AL sử dụng tiếp điểm hợp kim bạc có khả năng chịu dòng lớn, điện trở tiếp xúc thấp và độ bền cao, đảm bảo khả năng đóng ngắt ổn định trong thời gian dài. Đây là lựa chọn phù hợp cho các mạch điều khiển cần đóng cắt tải lớn bằng tín hiệu điều khiển 5VDC.

Đặc điểm nổi bật

• Điện áp cuộn dây 5VDC.
• Dòng chịu tải tối đa 20A.
• Tiếp điểm SPST-NO (1 Form A) – tiếp điểm thường mở.
• Thiết kế 4 chân tiêu chuẩn, dễ dàng lắp đặt và thay thế.
• Tiếp điểm hợp kim bạc có khả năng chịu tải cao, chống mài mòn và chống hồ quang.
• Điện trở tiếp xúc thấp, giúp truyền tải điện ổn định.
• Vỏ nhựa kỹ thuật chịu nhiệt, chống cháy và cách điện tốt.
• Kích thước nhỏ gọn, phù hợp với nhiều loại bo mạch điều khiển và module relay.
• Hoạt động ổn định, tuổi thọ đóng ngắt cao.

Cấu tạo

• Cuộn dây (Coil): Hoạt động với nguồn 5VDC, tạo từ trường điều khiển relay.
• Lõi sắt từ: Tạo lực hút để đóng tiếp điểm khi relay được cấp điện.
• Tiếp điểm công suất: Loại SPST-NO (1 Form A), chịu tải lên đến 20A.
• Lò xo hồi vị: Đưa tiếp điểm trở về trạng thái ban đầu khi ngắt nguồn điều khiển.
• Vỏ nhựa kỹ thuật: Chịu nhiệt, chống va đập và bảo vệ các linh kiện bên trong.
• Chân kết nối: Gồm 2 chân cuộn dây và 2 chân tiếp điểm công suất.

Thông số kỹ thuật

• Model: SRA-05VDC-AL
• Hãng sản xuất: Songle
• Loại relay: Relay điện từ công suất (Power Relay)
• Điện áp cuộn dây: 5VDC
• Kiểu tiếp điểm: 1 Form A (SPST-NO)
• Số chân: 4 chân
• Dòng chịu tải định mức: 20A
• Điện áp tải:
  • 20A tại 14VDC
  • 20A tại 125VAC
• Kiểu lắp: Through Hole (PCB)
• Chất liệu tiếp điểm: Hợp kim bạc
• Nhiệt độ hoạt động: -40°C đến +85°C

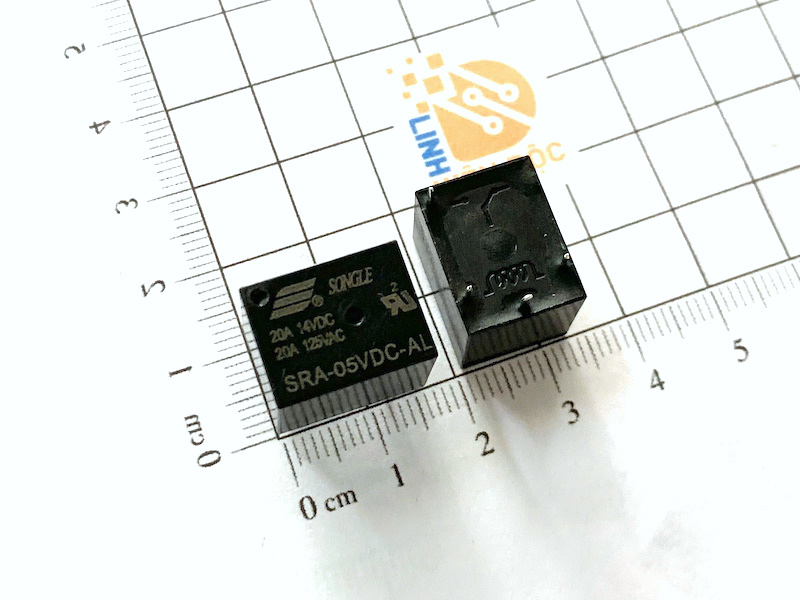

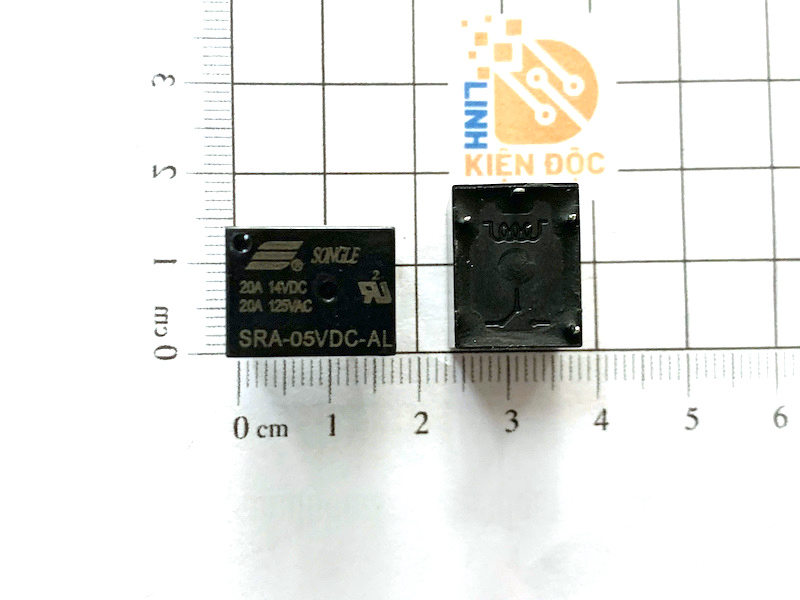

Kích thước

• Thiết kế nhỏ gọn theo chuẩn relay công suất mini.
• Kiểu chân cắm xuyên lỗ (PCB Through Hole).
• Kích thước phù hợp để thay thế các relay 5VDC 20A 4 chân cùng chuẩn.
• Dễ dàng lắp đặt trên bo mạch điều khiển, module relay và tủ điện.

Ứng dụng

• Điều khiển đèn chiếu sáng và thiết bị điện dân dụng.
• Điều khiển quạt, máy bơm, động cơ DC và các thiết bị công suất lớn.
• Module relay cho Arduino, ESP32, STM32, Raspberry Pi và các vi điều khiển khác.
• Hệ thống PLC, tủ điện điều khiển và thiết bị tự động hóa.
• Thiết bị điện gia dụng, bộ nguồn và các mạch điều khiển sử dụng nguồn 5VDC.
• Ứng dụng trong các thiết bị điện tử yêu cầu đóng cắt tải lớn bằng tín hiệu điều khiển điện áp thấp.

Kết luận

Relay SRA-05VDC-AL 20A 5VDC 4 chân là relay điện từ công suất cao, đáp ứng tốt nhu cầu đóng cắt tải trong các hệ thống điều khiển sử dụng nguồn 5VDC. Với tiếp điểm SPST-NO chịu tải lên đến 20A, thiết kế nhỏ gọn, độ bền cao và khả năng hoạt động ổn định, sản phẩm là lựa chọn phù hợp cho các ứng dụng trong điện dân dụng, công nghiệp, tự động hóa và các mạch điều khiển điện tử cần độ tin cậy cao.
