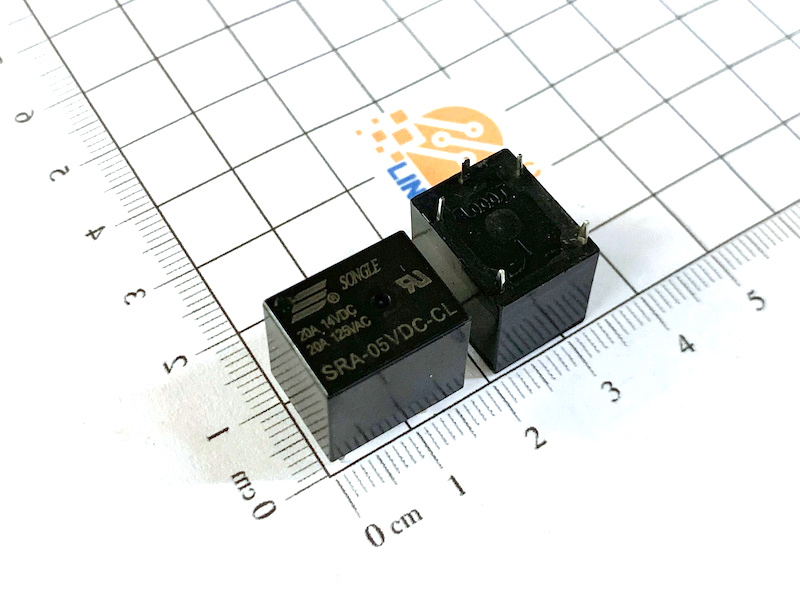

SRA-05VDC-CL Relay 20A 5VDC 5 chân

Giới thiệu chung

Relay SRA-05VDC-CL là relay điện từ công suất cao được thiết kế với điện áp cuộn hút 5VDC và 5 chân cắm, phù hợp cho các ứng dụng điều khiển đóng cắt tải trong thiết bị điện, điện tử và hệ thống tự động hóa. Với khả năng chịu tải lên đến 20A, relay có thể điều khiển nhiều loại tải công suất lớn như động cơ, máy bơm, quạt, đèn chiếu sáng, bộ nguồn và các thiết bị điện dân dụng hoặc công nghiệp.

Sản phẩm sử dụng cấu hình tiếp điểm SPDT (1 Form C) gồm một tiếp điểm thường mở (NO), một tiếp điểm thường đóng (NC) và một chân chung (COM), cho phép linh hoạt trong nhiều kiểu mạch điều khiển. Relay có thiết kế nhỏ gọn, lắp đặt theo chuẩn xuyên lỗ (Through Hole), dễ tích hợp trên bo mạch PCB và tương thích với các mạch điều khiển sử dụng Arduino, ESP32, STM32, PLC hoặc vi điều khiển khác.

Đặc điểm nổi bật

• Điện áp cuộn dây 5VDC, dễ dàng điều khiển bằng các mạch điện tử phổ biến.
• Khả năng đóng cắt tải lớn lên đến 20A, đáp ứng nhiều ứng dụng công suất cao.
• Tiếp điểm hợp kim bạc có điện trở tiếp xúc thấp, giúp truyền dẫn ổn định và tăng tuổi thọ.
• Thời gian đóng và nhả nhanh, đảm bảo khả năng phản hồi tốt trong quá trình hoạt động.
• Thiết kế 5 chân chuẩn SPDT giúp kết nối và thay thế thuận tiện.
• Vỏ nhựa kỹ thuật chịu nhiệt, chống cháy và bảo vệ tốt các linh kiện bên trong.
• Tuổi thọ cơ khí và tuổi thọ điện cao, hoạt động ổn định trong thời gian dài.

Cấu tạo

• Cuộn dây (Coil): Hoạt động với điện áp 5VDC, tạo từ trường để điều khiển tiếp điểm.
• Lõi sắt từ: Khuếch đại từ trường và dẫn động cơ cấu đóng cắt.
• Tiếp điểm COM, NO, NC: Thực hiện chức năng đóng hoặc ngắt mạch điện theo trạng thái của cuộn dây.
• Lò xo hồi vị: Đưa tiếp điểm trở về trạng thái ban đầu khi ngắt điện cuộn dây.
• Vỏ nhựa cách điện: Bảo vệ cơ cấu bên trong khỏi bụi, ẩm và va đập.
• Chân cắm xuyên lỗ: Được mạ chống oxy hóa, đảm bảo tiếp xúc điện ổn định và dễ hàn lên PCB.

Thông số kỹ thuật

• Model: SRA-05VDC-CL
• Loại relay: Relay điện từ (Power Relay)
• Điện áp cuộn dây: 5VDC
• Số chân: 5 chân
• Kiểu tiếp điểm: SPDT (1 Form C)
• Dòng chịu tải tối đa: 20A
• Điện trở cuộn dây: Khoảng 42Ω
• Công suất cuộn dây: Khoảng 600mW
• Thời gian đóng: Khoảng 10ms
• Thời gian nhả: Khoảng 10ms
• Điện trở tiếp điểm: ≤ 100mΩ
• Nhiệt độ làm việc: -40°C đến +85°C
• Kiểu lắp: Through Hole (cắm xuyên lỗ PCB).

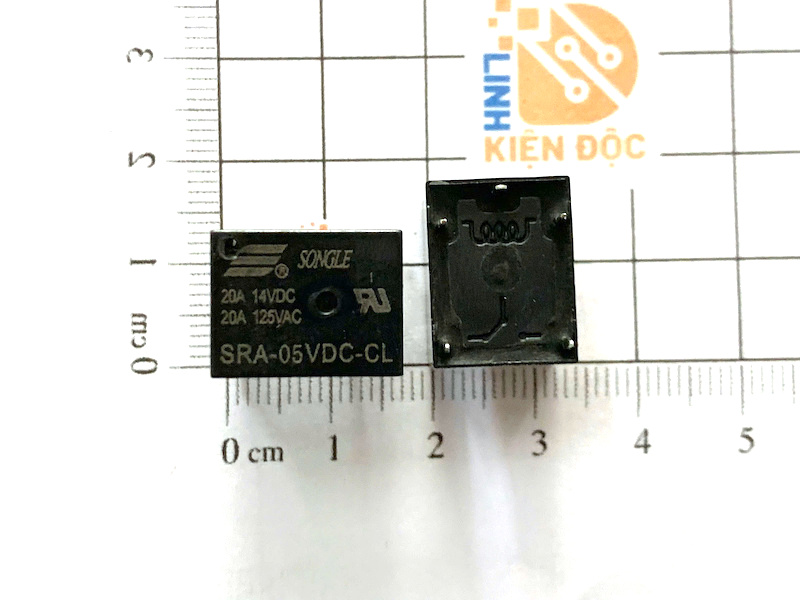

Kích thước

Ứng dụng

• Điều khiển động cơ DC và AC.
• Điều khiển máy bơm nước, quạt điện và van điện từ.
• Đóng cắt đèn chiếu sáng, ổ cắm và các thiết bị điện dân dụng.
• Module relay cho Arduino, ESP8266, ESP32, STM32, Raspberry Pi và PLC.
• Hệ thống nhà thông minh, điều khiển từ xa và IoT.
• Thiết bị tự động hóa công nghiệp, bộ nguồn và các mạch điều khiển tải công suất lớn
