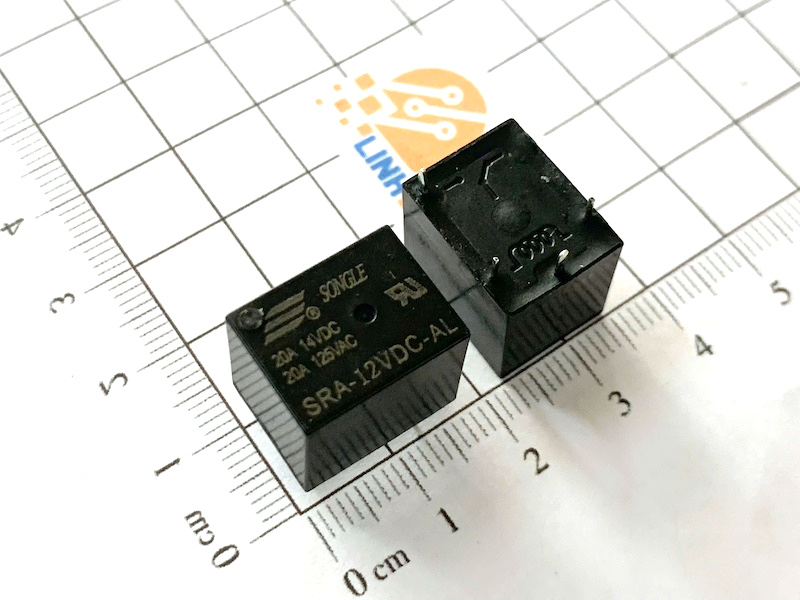

SRA-12VDC-AL Relay 12VDC 20A 4 chân

Giới thiệu chung

Relay SRA-12VDC-AL là relay điện từ công suất cao được thiết kế với điện áp cuộn dây 12VDC và 4 chân cắm, phù hợp cho các ứng dụng đóng cắt tải công suất lớn trong thiết bị điện, điện tử và hệ thống điều khiển tự động. Relay sử dụng tiếp điểm thường mở (SPST-NO – 1 Form A), khi cấp điện cho cuộn dây relay sẽ đóng tiếp điểm để cấp nguồn cho tải. Với khả năng chịu dòng lên đến 20A, sản phẩm thích hợp để điều khiển nhiều loại tải như động cơ, máy bơm, quạt, đèn chiếu sáng, van điện từ và các thiết bị điện công suất lớn.

Relay có thiết kế nhỏ gọn, kiểu lắp xuyên lỗ (Through Hole), dễ dàng hàn lên bo mạch PCB và tương thích với nhiều mạch điều khiển sử dụng PLC, Arduino, STM32, ESP32 hoặc các bộ điều khiển công nghiệp thông qua mạch kích relay. Với độ bền cơ khí cao, khả năng đóng ngắt ổn định và tuổi thọ dài, SRA-12VDC-AL được sử dụng rộng rãi trong các thiết bị điện dân dụng, điện công nghiệp và hệ thống tự động hóa.

Đặc điểm nổi bật

• Điện áp cuộn dây 12VDC, phù hợp với nhiều hệ thống điều khiển.
• Khả năng chịu tải lên đến 20A.
• Tiếp điểm SPST-NO (1 Form A) chuyên dùng cho các ứng dụng đóng mạch.
• Thời gian đóng và nhả nhanh, hoạt động ổn định.
• Tiếp điểm hợp kim bạc có điện trở tiếp xúc thấp, tăng hiệu suất truyền dẫn.
• Vỏ nhựa kỹ thuật chịu nhiệt, chống cháy và bảo vệ linh kiện bên trong.
• Thiết kế 4 chân tiêu chuẩn, dễ lắp đặt và thay thế trên PCB.
• Tuổi thọ cơ khí và tuổi thọ điện cao, đáp ứng yêu cầu làm việc liên tục.

Cấu tạo

• Cuộn dây (Coil): Hoạt động với điện áp 12VDC, tạo từ trường khi cấp nguồn.
• Lõi sắt từ: Truyền lực từ để đóng tiếp điểm.
• Tiếp điểm thường mở (NO): Đóng mạch khi relay được kích hoạt.
• Lò xo hồi vị: Đưa tiếp điểm trở về trạng thái ban đầu khi ngắt điện.
• Vỏ nhựa cách điện: Chịu nhiệt, chống bụi và bảo vệ cơ cấu bên trong.
• Chân cắm kim loại: Mạ chống oxy hóa, đảm bảo tiếp xúc điện ổn định.

Thông số kỹ thuật

• Model: SRA-12VDC-AL
• Loại relay: Relay điện từ (Power Relay)
• Điện áp cuộn dây: 12VDC
• Số chân: 4 chân
• Kiểu tiếp điểm: SPST-NO (1 Form A)
• Dòng chịu tải tối đa: 20A
• Điện áp đóng cắt tối đa: 125VAC / 14VDC
• Điện trở cuộn dây: Khoảng 240Ω
• Công suất cuộn dây: Khoảng 0.6W
• Điện trở tiếp điểm: ≤ 100mΩ
• Thời gian đóng: Khoảng 10ms
• Thời gian nhả: Khoảng 10ms
• Nhiệt độ làm việc: -40°C đến +85°C
• Kiểu lắp: Through Hole (PCB).

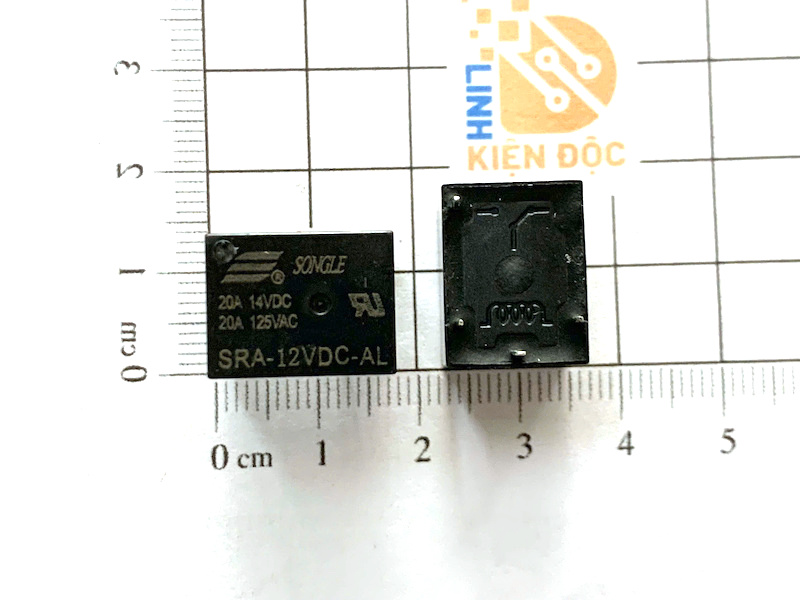

Kích thước

• Chiều dài: 16 mm
• Chiều rộng: 12.4 mm
• Chiều cao: Khoảng 17.2 mm
• Thiết kế nhỏ gọn, phù hợp với nhiều loại bo mạch điều khiển và module relay.

Ứng dụng

• Điều khiển động cơ, máy bơm và quạt điện.
• Đóng cắt đèn chiếu sáng, thiết bị gia dụng và nguồn điện.
• Điều khiển van điện từ, điện trở gia nhiệt và tải công suất lớn.
• Hệ thống điều khiển tự động, PLC và tủ điện công nghiệp.
• Mạch điều khiển trong thiết bị điện tử, thiết bị gia dụng và hệ thống nhà thông minh.
• Dùng trong các module relay, bộ điều khiển IoT và các ứng dụng yêu cầu relay 12VDC 20A có độ tin cậy cao.
