SRA-12VDC-CL Relay 12VDC 20A 5 chân

Giới thiệu chung

Relay SRA-12VDC-CL là relay điện từ công suất cao được thiết kế với điện áp cuộn dây 12VDC và 5 chân cắm, sử dụng cấu hình tiếp điểm SPDT (1 Form C) gồm một tiếp điểm thường mở (NO), một tiếp điểm thường đóng (NC) và một chân chung (COM). Với khả năng chịu tải lên đến 20A, relay đáp ứng tốt các yêu cầu đóng cắt tải công suất lớn trong thiết bị điện dân dụng, điện công nghiệp, ô tô và hệ thống tự động hóa.

Sản phẩm có thiết kế nhỏ gọn, lắp đặt theo chuẩn xuyên lỗ (Through Hole), dễ dàng tích hợp trên các bo mạch PCB. Cuộn dây hoạt động ở điện áp 12VDC với công suất tiêu thụ thấp, cho phép điều khiển thông qua PLC, Arduino, STM32, ESP32 hoặc các mạch điều khiển sử dụng transistor kích relay. Relay có khả năng đóng ngắt nhanh, hoạt động ổn định, độ bền cơ khí cao và tuổi thọ dài, phù hợp cho các ứng dụng yêu cầu độ tin cậy cao.

Đặc điểm nổi bật

• Điện áp cuộn dây 12VDC, phù hợp với nhiều hệ thống điều khiển.
• Dòng chịu tải tối đa 20A, thích hợp cho tải công suất lớn.
• Tiếp điểm SPDT (1 Form C) gồm COM, NO và NC, linh hoạt trong thiết kế mạch.
• Tiếp điểm hợp kim bạc có điện trở tiếp xúc thấp, tăng độ ổn định khi đóng cắt.
• Thời gian đóng và nhả nhanh, đáp ứng tốt các ứng dụng điều khiển.
• Vỏ nhựa kỹ thuật chịu nhiệt, chống cháy và chống va đập.
• Thiết kế 5 chân tiêu chuẩn, dễ dàng thay thế và lắp đặt trên PCB.
• Khả năng chống rung và chống sốc tốt, phù hợp cho cả ứng dụng công nghiệp và ô tô.

Cấu tạo

• Cuộn dây (Coil): Hoạt động với điện áp 12VDC, tạo từ trường để điều khiển relay.
• Lõi sắt từ: Dẫn từ và truyền lực đóng mở tiếp điểm.
• Tiếp điểm COM, NO, NC: Thực hiện chức năng đóng hoặc ngắt mạch điện.
• Lò xo hồi vị: Đưa tiếp điểm trở về trạng thái ban đầu khi ngắt điện cuộn dây.
• Vỏ nhựa cách điện: Bảo vệ các chi tiết bên trong khỏi bụi, độ ẩm và tác động cơ học.
• Chân cắm kim loại: Được mạ chống oxy hóa, đảm bảo tiếp xúc điện tốt và dễ hàn lên PCB.

Thông số kỹ thuật

• Model: SRA-12VDC-CL
• Loại relay: Relay điện từ (Power Relay)
• Điện áp cuộn dây: 12VDC
• Số chân: 5 chân
• Kiểu tiếp điểm: SPDT (1 Form C)
• Dòng chịu tải tối đa: 20A
• Công suất cuộn dây: 0.6W
• Điện trở tiếp điểm: ≤ 100mΩ
• Thời gian đóng: Khoảng 10ms
• Thời gian nhả: Khoảng 10ms
• Nhiệt độ làm việc: -40°C đến +85°C
• Kiểu lắp: Through Hole (PCB).

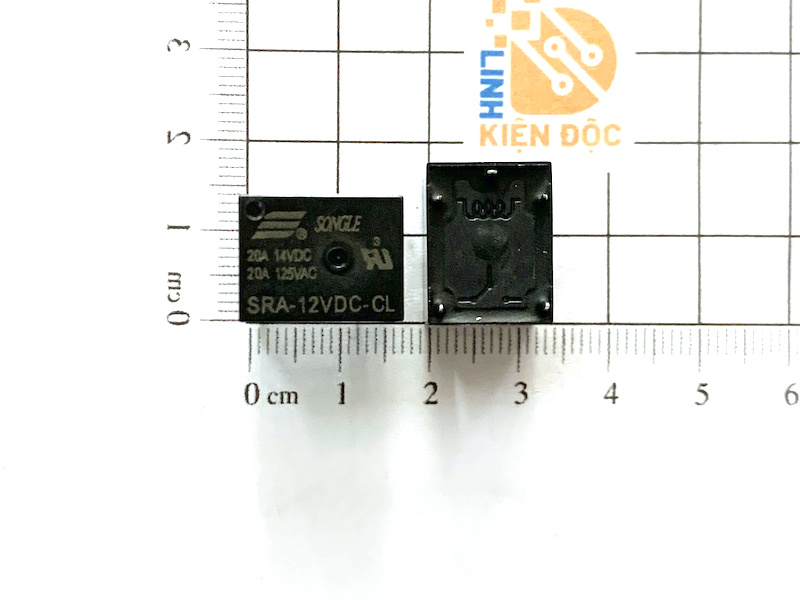

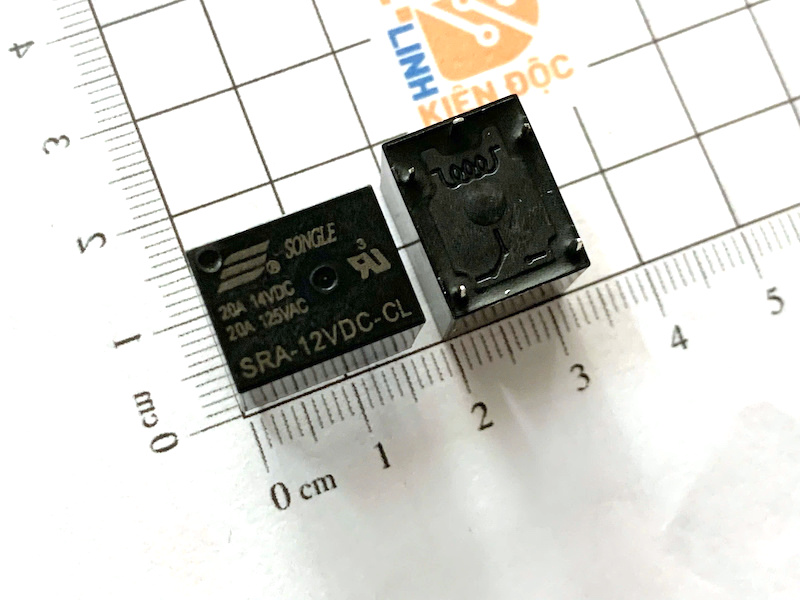

Kích thước

Ứng dụng

• Điều khiển động cơ DC và AC.
• Điều khiển máy bơm, quạt điện và van điện từ.
• Đóng cắt đèn chiếu sáng, ổ cắm và các thiết bị điện dân dụng.
• Hệ thống điều khiển PLC, Arduino, ESP32, STM32 và các mạch vi điều khiển.
• Thiết bị ô tô như khóa cửa, gương chỉnh điện, bơm nhiên liệu, gạt mưa.
• Hệ thống nhà thông minh, tủ điện, thiết bị tự động hóa và các mạch điều khiển tải công suất lớn.\
