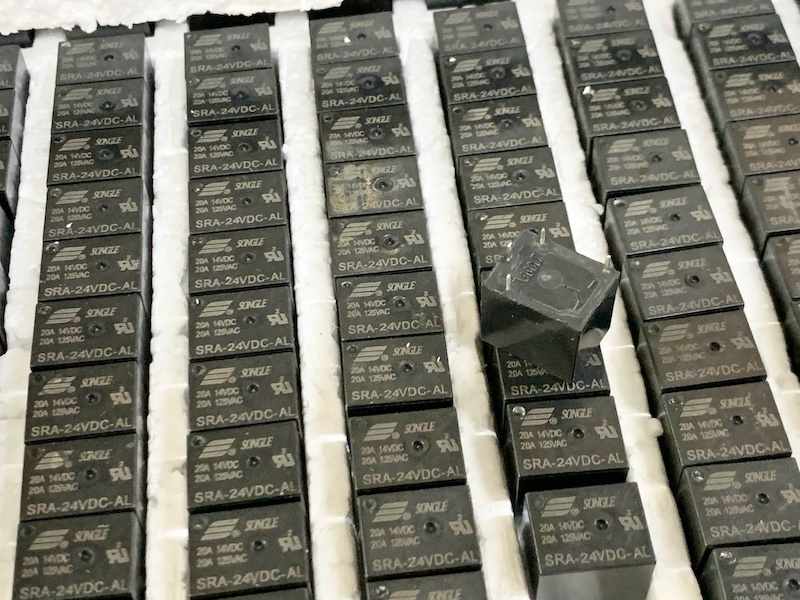

SRA-24VDC-AL Relay 24VDC 20A 4 chân

Giới thiệu chung

Relay SRA-24VDC-AL là relay điện từ công suất cao được thiết kế với điện áp cuộn dây 24VDC và 4 chân cắm, sử dụng cấu hình tiếp điểm SPST-NO (1 Form A) với một tiếp điểm thường mở. Sản phẩm được ứng dụng rộng rãi trong các mạch điều khiển điện, điện tử, hệ thống tự động hóa, thiết bị công nghiệp và dân dụng nhờ khả năng đóng cắt tải ổn định với dòng điện lên đến 20A.

Relay có thiết kế nhỏ gọn theo chuẩn xuyên lỗ (Through Hole), dễ dàng lắp đặt trên bo mạch PCB. Cuộn dây hoạt động ở mức 24VDC, tiêu thụ công suất thấp, phù hợp để điều khiển thông qua PLC, module relay, vi điều khiển hoặc các mạch điều khiển công nghiệp. Với khả năng đóng ngắt nhanh, độ bền cơ khí cao và tiếp điểm chịu tải lớn, SRA-24VDC-AL là lựa chọn phù hợp cho các ứng dụng yêu cầu độ tin cậy và tuổi thọ cao.

Đặc điểm nổi bật

• Điện áp cuộn dây 24VDC, phù hợp với hệ thống điều khiển công nghiệp.
• Dòng chịu tải tối đa 20A, thích hợp cho tải công suất lớn.
• Tiếp điểm SPST-NO (1 Form A) chuyên dùng cho các ứng dụng đóng mạch.
• Tiếp điểm hợp kim bạc có điện trở tiếp xúc thấp, đảm bảo khả năng dẫn điện ổn định.
• Thời gian đóng và nhả khoảng 10ms, đáp ứng nhanh.
• Vỏ nhựa kỹ thuật chịu nhiệt, chống cháy và chống va đập.
• Thiết kế 4 chân tiêu chuẩn, thuận tiện lắp đặt và thay thế.
• Tuổi thọ cơ khí cao, hoạt động ổn định trong môi trường làm việc liên tục.

Cấu tạo

• Cuộn dây (Coil): Hoạt động với điện áp 24VDC để tạo từ trường điều khiển relay.
• Lõi sắt từ: Truyền lực từ giúp đóng mở tiếp điểm.
• Tiếp điểm thường mở (NO): Đóng mạch khi cuộn dây được cấp điện.
• Lò xo hồi vị: Đưa tiếp điểm trở về trạng thái ban đầu khi mất nguồn.
• Vỏ nhựa cách điện: Bảo vệ các linh kiện bên trong khỏi bụi, độ ẩm và tác động cơ học.
• Chân cắm kim loại: Được mạ chống oxy hóa, đảm bảo tiếp xúc điện tốt và dễ hàn lên PCB.

Thông số kỹ thuật

• Model: SRA-24VDC-AL
• Loại relay: Relay điện từ (Power Relay)
• Điện áp cuộn dây: 24VDC
• Số chân: 4 chân
• Kiểu tiếp điểm: SPST-NO (1 Form A)
• Dòng chịu tải tối đa: 20A
• Điện áp đóng cắt tối đa: 125VAC / 14VDC
• Điện trở cuộn dây: Khoảng 960Ω
• Công suất cuộn dây: 0.6W
• Điện trở tiếp điểm: ≤ 100mΩ
• Thời gian đóng: ≤ 10ms
• Thời gian nhả: ≤ 10ms
• Nhiệt độ làm việc: -40°C đến +85°C
• Kiểu lắp: Through Hole (PCB).

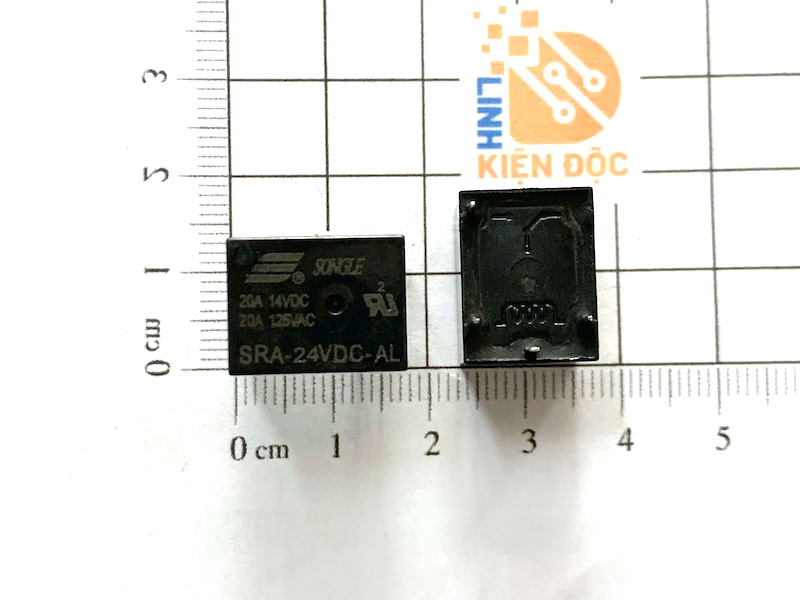

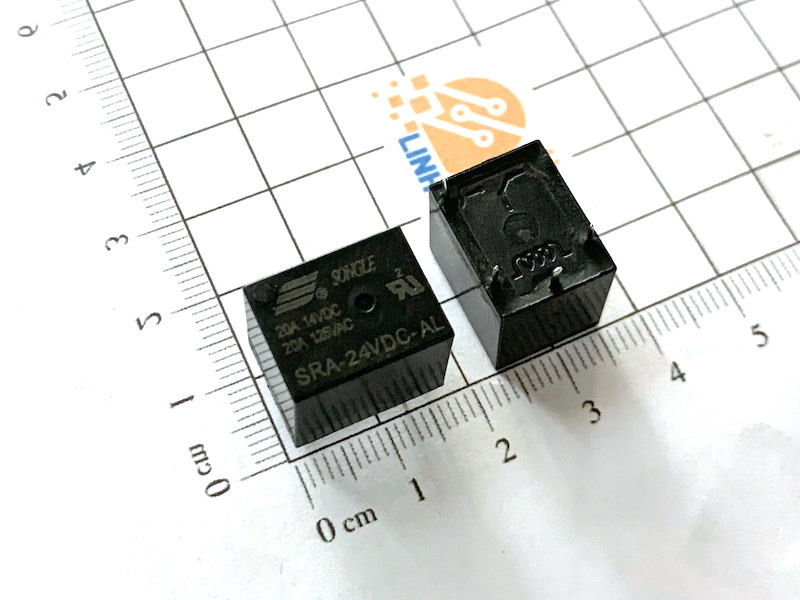

Kích thước

• Chiều dài: 16 mm
• Chiều rộng: 12.4 mm
• Chiều cao: Khoảng 14.2 mm
• Trọng lượng: Khoảng 6 g
• Thiết kế nhỏ gọn, phù hợp với nhiều loại bo mạch điều khiển và module relay.

Ứng dụng

• Điều khiển động cơ DC và AC.
• Điều khiển máy bơm, quạt điện và van điện từ.
• Đóng cắt đèn chiếu sáng, bộ nguồn và các thiết bị điện công suất lớn.
• Hệ thống PLC, tủ điện điều khiển và thiết bị tự động hóa.
• Thiết bị điện công nghiệp, điện gia dụng và hệ thống nhà thông minh.
• Các mạch điều khiển tải công suất lớn yêu cầu relay 24VDC 20A có độ ổn định và độ bền cao.
