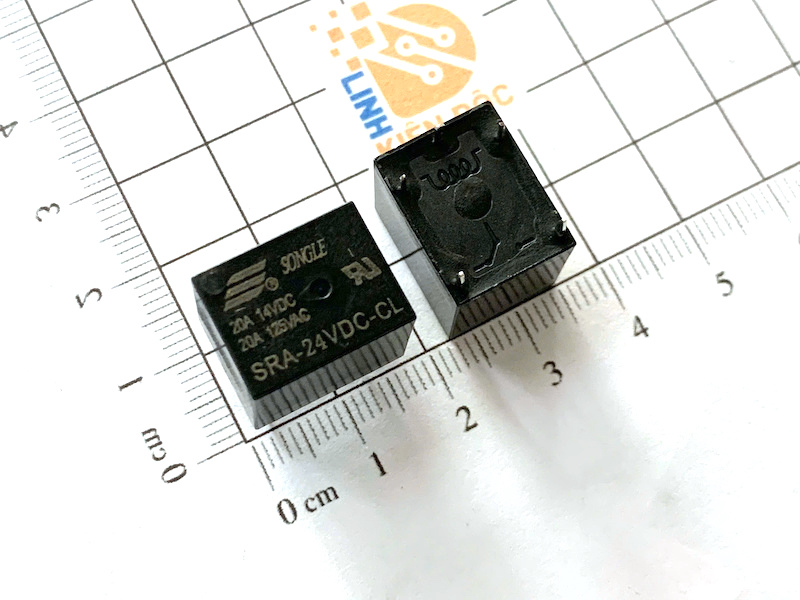

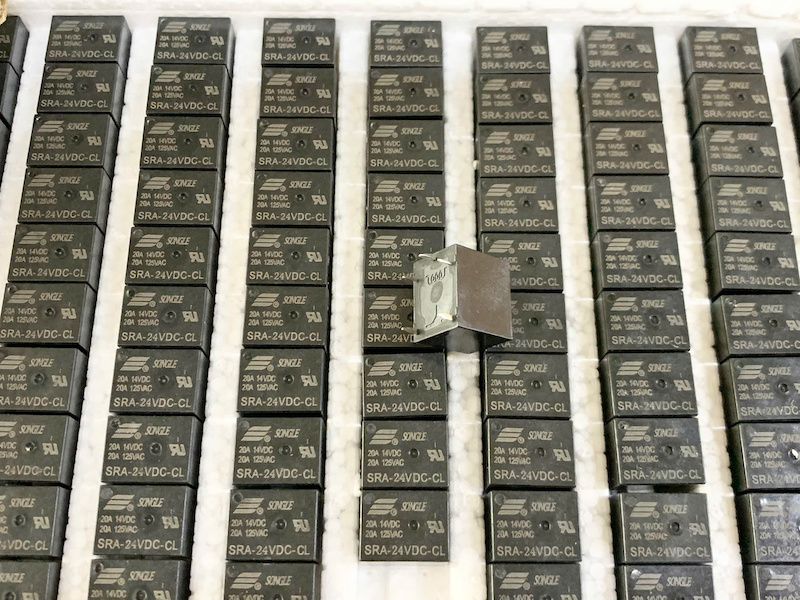

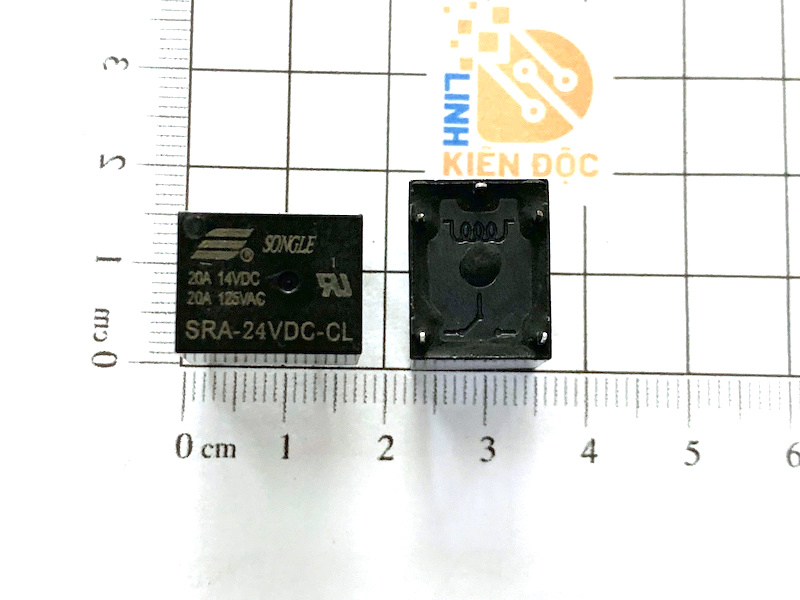

SRA-24VDC-CL Relay 24VDC 20A 5 chân

Giới thiệu chung

Relay SRA-24VDC-CL là relay điện từ công suất cao được thiết kế với điện áp cuộn dây 24VDC và 5 chân cắm, sử dụng cấu hình tiếp điểm SPDT (1 Form C) gồm một tiếp điểm thường mở (NO), một tiếp điểm thường đóng (NC) và một chân chung (COM). Với khả năng chịu tải lên đến 20A, relay phù hợp cho các ứng dụng đóng cắt tải công suất lớn trong thiết bị điện dân dụng, thiết bị công nghiệp, hệ thống tự động hóa và các mạch điều khiển điện tử.

Relay được thiết kế theo chuẩn gắn xuyên lỗ (Through Hole), có kích thước nhỏ gọn, dễ dàng lắp đặt trên bo mạch PCB. Cuộn dây hoạt động ở mức 24VDC với công suất tiêu thụ thấp, đảm bảo khả năng đóng ngắt nhanh, ổn định và tuổi thọ cao. Nhờ sử dụng tiếp điểm hợp kim bạc có khả năng chịu dòng lớn cùng vỏ nhựa kỹ thuật chịu nhiệt, SRA-24VDC-CL mang lại độ tin cậy cao trong các ứng dụng yêu cầu đóng cắt liên tục và làm việc trong môi trường khắc nghiệt.

Đặc điểm nổi bật

• Điện áp cuộn dây 24VDC.
• Dòng chịu tải tối đa 20A.
• Tiếp điểm SPDT (1 Form C) gồm COM, NO và NC, linh hoạt trong nhiều ứng dụng.
• Công suất cuộn dây khoảng 0.6W, tiết kiệm điện năng.
• Tiếp điểm hợp kim bạc có điện trở tiếp xúc thấp, dẫn điện ổn định.
• Thời gian đóng và nhả nhanh, đáp ứng tốt các mạch điều khiển.
• Vỏ nhựa kỹ thuật chịu nhiệt, chống cháy và cách điện tốt.
• Thiết kế 5 chân tiêu chuẩn, thuận tiện cho việc lắp đặt và thay thế.
• Tuổi thọ cơ khí cao, hoạt động bền bỉ trong thời gian dài.

Cấu tạo

• Cuộn dây (Coil): Hoạt động với điện áp 24VDC để tạo từ trường điều khiển relay.
• Lõi sắt từ: Truyền lực từ giúp đóng hoặc ngắt tiếp điểm.
• Tiếp điểm COM, NO và NC: Thực hiện chức năng chuyển mạch theo trạng thái của cuộn dây.
• Lò xo hồi vị: Đưa tiếp điểm trở về trạng thái ban đầu khi ngắt nguồn.
• Vỏ nhựa cách điện: Bảo vệ các chi tiết bên trong khỏi bụi, độ ẩm và va đập.
• Chân cắm kim loại: Được mạ chống oxy hóa, đảm bảo tiếp xúc điện tốt và dễ hàn lên PCB.

Thông số kỹ thuật

Kích thước

Ứng dụng

• Điều khiển động cơ AC/DC.
• Điều khiển máy bơm, quạt điện và van điện từ.
• Đóng cắt đèn chiếu sáng, ổ cắm và các thiết bị điện công suất lớn.
• Hệ thống PLC, tủ điện điều khiển và dây chuyền tự động hóa.
• Thiết bị điện công nghiệp, điện gia dụng và hệ thống nhà thông minh.
• Module relay sử dụng với Arduino, STM32, ESP32 và các bộ điều khiển 24VDC.
• Các mạch điều khiển cần chuyển đổi giữa tiếp điểm thường mở (NO) và thường đóng (NC).

Datasheet
