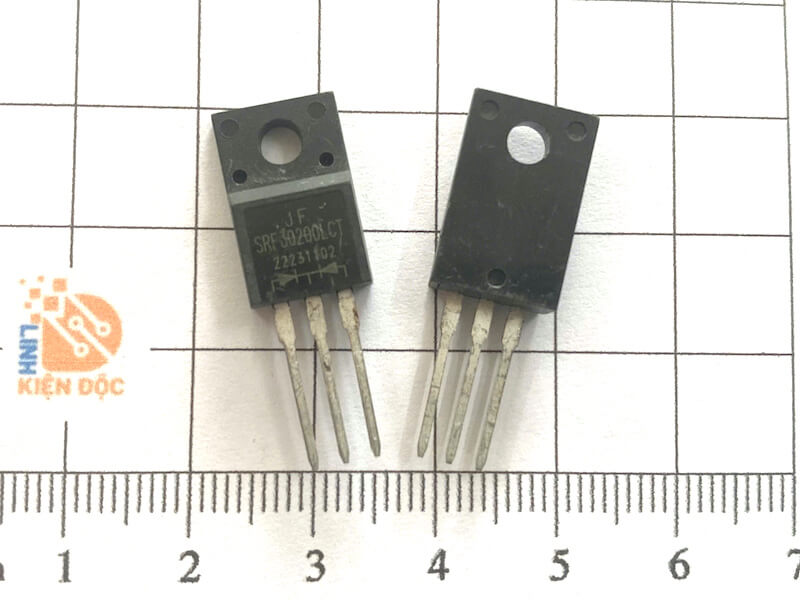

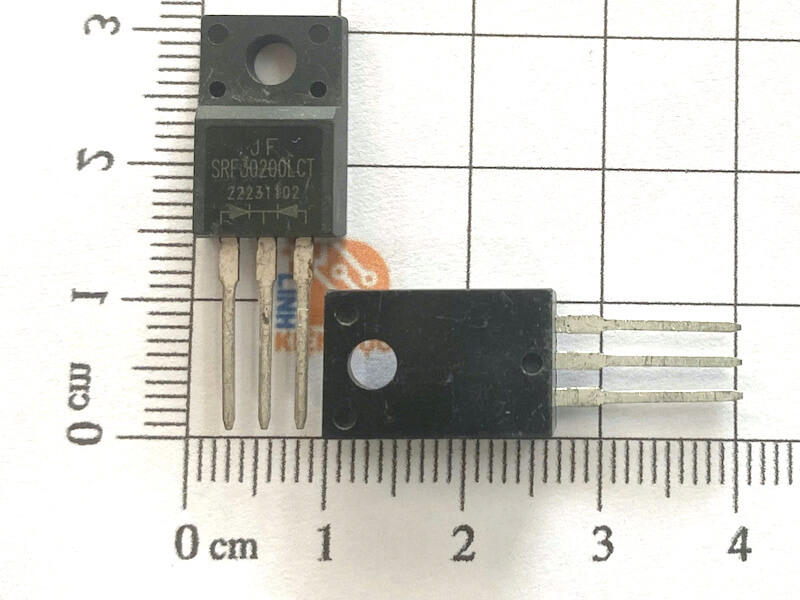

SRF30200LCT Điốt Schottky 30A 200V TO-220F

SRF30200LCT là diode Schottky chỉnh lưu công suất cao với điện áp ngược cực đại 200V, dòng điện chỉnh lưu trung bình 30A và thiết kế dạng TO-220F/ITO-220AB. Linh kiện được sử dụng phổ biến trong nguồn xung, bộ chuyển đổi DC-DC, mạch chỉnh lưu và nhiều hệ thống điện tử công suất cần tốc độ chuyển mạch nhanh, tổn hao thấp.

Thông số kỹ thuật SRF30200LCT

Thông số	Giá trị
Mã linh kiện	SRF30200LCT
Loại linh kiện	Diode Schottky
Điện áp ngược cực đại (VRRM)	200V
Dòng điện chỉnh lưu trung bình	30A
Cấu hình	2 diode, cathode chung
Dòng điện mỗi diode	Khoảng 15A
Vỏ linh kiện	TO-220F / ITO-220AB
Điện áp thuận	Thấp, đặc trưng của diode Schottky
Dòng xung cực đại	Cao, phù hợp các ứng dụng nguồn công suất
Nhiệt độ mối nối	Có thể lên tới khoảng 150°C, tùy nhà sản xuất
Kiểu lắp	Xuyên lỗ (Through-Hole)



SRF30200LCT là gì?

SRF30200LCT là điốt Schottky công suất kép. Khác với diode chỉnh lưu thông thường, diode Schottky sử dụng tiếp giáp kim loại–bán dẫn nên có đặc tính điện áp thuận thấp và thời gian chuyển mạch nhanh.

Linh kiện gồm hai diode bên trong cùng một vỏ, thường được thiết kế theo cấu hình cathode chung. Thiết kế này giúp SRF30200LCT đặc biệt phù hợp với các mạch chỉnh lưu đầu ra của nguồn xung, nơi yêu cầu tốc độ chuyển mạch cao và giảm tổn hao công suất.

Với mức điện áp ngược 200V và dòng chỉnh lưu tổng 30A, SRF30200LCT có thể đáp ứng nhiều ứng dụng điện tử công suất ở dải điện áp thấp và trung bình.

Chức năng của diode SRF30200LCT

1. Chỉnh lưu dòng điện

Chức năng cơ bản của SRF30200LCT là chỉnh lưu, cho phép dòng điện đi theo một chiều và hạn chế dòng điện chạy ngược. Hai diode tích hợp giúp linh kiện có thể sử dụng trong các cấu trúc chỉnh lưu phù hợp với thiết kế mạch.

2. Chỉnh lưu đầu ra nguồn xung

Trong nguồn SMPS, diode Schottky thường được sử dụng ở phía thứ cấp để biến đổi điện áp AC/xung thành điện áp DC.

Nhờ tốc độ chuyển mạch nhanh và điện áp thuận thấp, SRF30200LCT giúp giảm tổn hao trên diode, từ đó cải thiện hiệu suất của bộ nguồn.

3. Làm diode hồi tiếp và diode tự do

SRF30200LCT cũng có thể được sử dụng làm freewheeling diode trong các mạch công suất. Khi dòng điện trong cuộn cảm hoặc tải cảm cần một đường dẫn thay thế, diode giúp duy trì dòng điện và hạn chế điện áp ngược đột biến.

4. Bảo vệ và chống dòng ngược

Trong một số thiết kế nguồn DC, diode Schottky có thể được sử dụng để hạn chế dòng điện chạy ngược hoặc tạo đường dẫn bảo vệ cho các phần tử bán dẫn khác.

Ưu điểm nổi bật của SRF30200LCT

Điện áp ngược 200V

Mức VRRM 200V giúp linh kiện có khả năng chịu điện áp ngược đáng kể, phù hợp với nhiều mạch nguồn và bộ chuyển đổi công suất.

Dòng điện lớn 30A

Khả năng dẫn dòng cao giúp SRF30200LCT đáp ứng các mạch có công suất tương đối lớn. Tuy nhiên, khả năng tải dòng thực tế còn phụ thuộc vào nhiệt độ, điều kiện tản nhiệt và thiết kế PCB.

Điện áp thuận thấp

Một ưu điểm quan trọng của diode Schottky là điện áp thuận thấp hơn nhiều loại diode silicon thông thường. Khi dòng điện chạy qua diode, tổn hao dẫn được giảm xuống, giúp mạch hoạt động hiệu quả hơn.

Chuyển mạch nhanh

Diode Schottky có đặc tính chuyển mạch nhanh và thời gian phục hồi ngược rất thấp. Đây là ưu điểm quan trọng khi sử dụng trong nguồn xung và mạch chuyển đổi tần số cao.

Thiết kế diode kép

Hai diode được tích hợp trong cùng một linh kiện giúp tiết kiệm diện tích PCB và đơn giản hóa thiết kế mạch. Cấu hình cathode chung cũng phù hợp với nhiều mạch chỉnh lưu nguồn xung.

Ứng dụng của SRF30200LCT

SRF30200LCT có thể được sử dụng trong nhiều hệ thống điện tử công suất, chẳng hạn:

• Nguồn xung SMPS
• Nguồn DC-DC Converter
• Bộ nguồn máy tính và thiết bị điện tử
• Mạch chỉnh lưu công suất
• Nguồn viễn thông
• Bộ sạc và bộ chuyển đổi nguồn
• Mạch inverter
• Mạch điều khiển động cơ
• Mạch freewheeling cho tải cảm
• Các thiết bị điện tử công suất cần diode Schottky dòng lớn

Sơ đồ chân và cách sử dụng

Do SRF30200LCT là diode kép, việc xác định đúng anode và cathode chung trước khi lắp đặt là rất quan trọng.

Thông thường, cấu trúc bên trong có dạng:

Anode 1 → Diode 1 → Cathode chung

Anode 2 → Diode 2 → Cathode chung

Tuy nhiên, không nên chỉ dựa vào vị trí chân hoặc hình dáng vỏ để xác định pinout. Các phiên bản từ những nhà sản xuất khác nhau có thể có cách bố trí chân khác nhau. Cần kiểm tra datasheet đúng mã linh kiện trước khi cấp nguồn.

Lưu ý khi sử dụng SRF30200LCT

Khi thiết kế mạch sử dụng diode Schottky 30A 200V, cần quan tâm đến một số yếu tố:

Thứ nhất, tản nhiệt. Dòng điện lớn tạo ra công suất tổn hao trên diode. Khi công suất tăng, nhiệt độ mối nối cũng tăng theo. Vì vậy cần bố trí tản nhiệt hoặc diện tích đồng PCB phù hợp.

Thứ hai, điện áp ngược. Điện áp làm việc của mạch phải được lựa chọn có khoảng dự phòng phù hợp so với mức 200V VRRM.

Thứ ba, dòng điện thực tế. Không nên thiết kế mạch chỉ dựa trên con số 30A mà bỏ qua nhiệt độ môi trường, phương pháp tản nhiệt và điều kiện hoạt động liên tục.

Thứ tư, kiểm tra pinout. Trước khi thay thế SRF30200LCT bằng một diode khác, cần đối chiếu cấu hình chân, loại vỏ, VRRM, IF và đặc tính nhiệt.

SRF30200LCT có phù hợp với mạch của bạn không?

SRF30200LCT là lựa chọn đáng cân nhắc khi cần một diode Schottky công suất 30A, điện áp 200V, dạng TO-220F, đặc biệt trong các mạch nguồn xung và chỉnh lưu công suất.

Tuy nhiên, để lựa chọn linh kiện chính xác, không nên chỉ dựa vào dòng điện và điện áp. Cần kiểm tra đồng thời VRRM, IF, VF, dòng xung, nhiệt độ mối nối, sơ đồ chân và yêu cầu tản nhiệt của mạch.
