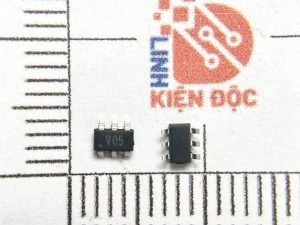

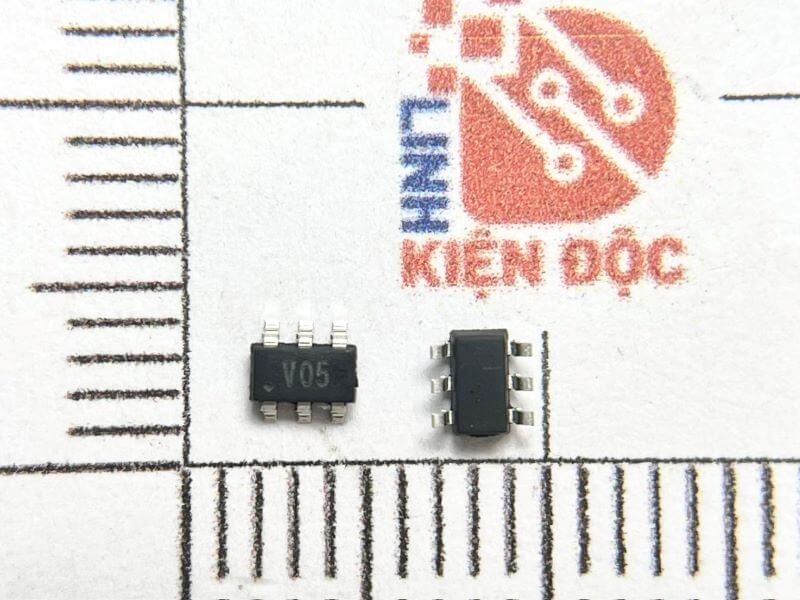

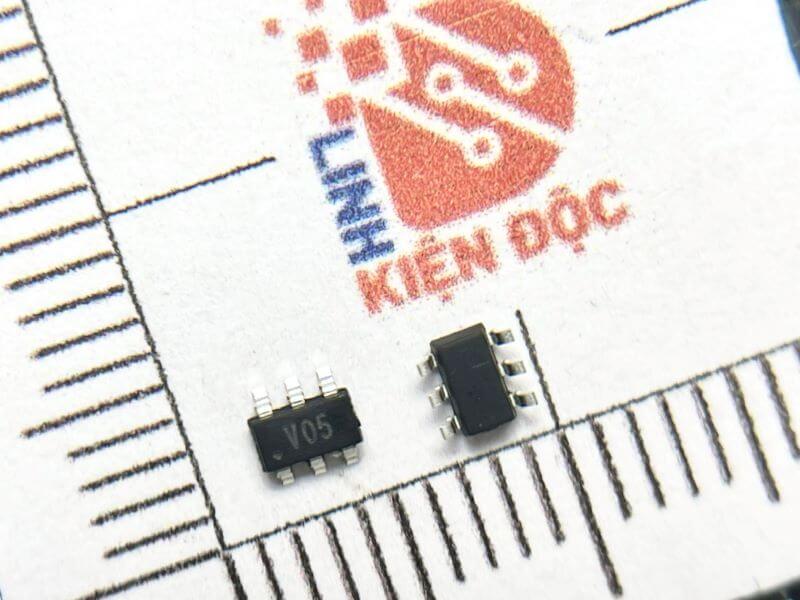

SRV05-4 V05 Diode TVS SOT23-6
2,500₫
Mã sản phẩm: SRV05
Loại linh kiện: Diode
Điện áp: 5V
Dòng xung cực đại; 4.7A
Kiểu chân: SOT23-6
Hình thức : Mới
Tình trạng : Còn hàng
Vị trí: 49-19
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
SRV05-4 V05 Diode TVS SOT23-6
Diode TVS (Transient Voltage Suppressor) là linh kiện được thiết kế để bảo vệ mạch điện khỏi sự tăng điện áp đaột ngột, thường gây ra bởi sét đánh hoặc các hiện tượng nhiễu điện từ. SRV05-4 V05 là một diode TVS phổ biến, tích hợp trong vỏ SOT23-6 nhỏ gọn, được sử dụng rộng rãi trong các ứng dụng bảo vệ mạch nhạy cảm.

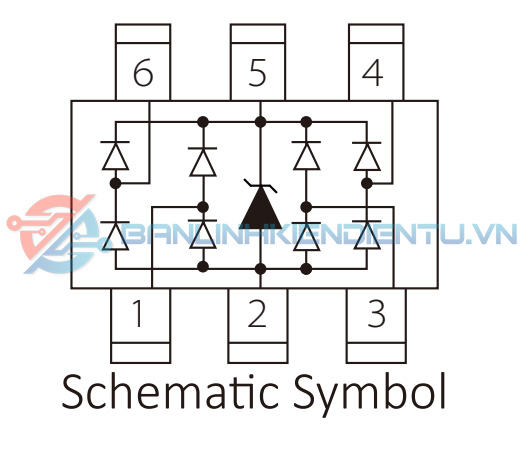

Sơ đồ mạch cấu tạo SRV05-4 V05

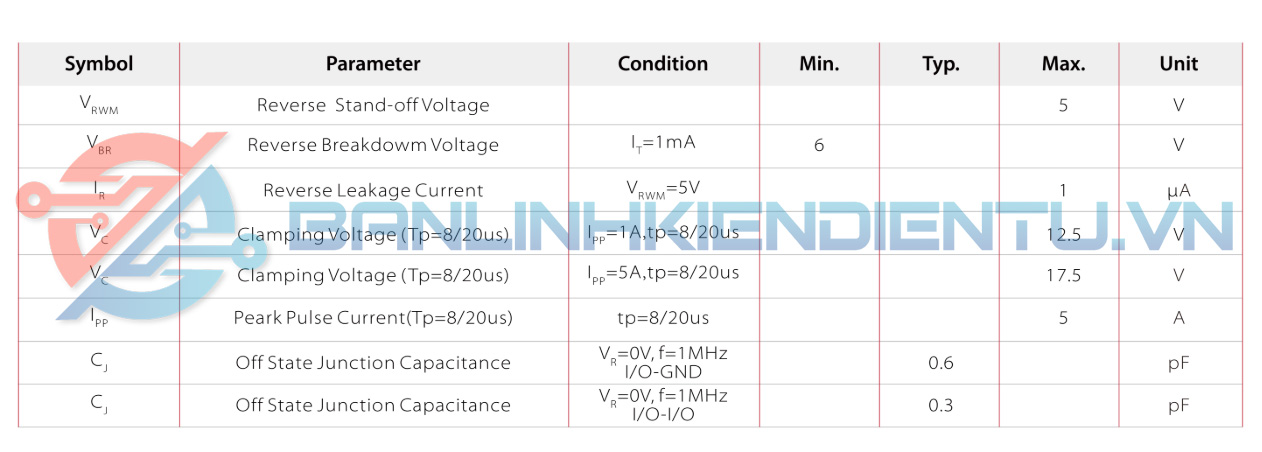

Đặc điểm kỹ thuật của SRV05-4 V05
- Loại linh kiện: Diode TVS 4 kênh.
- Được thiết kế để bảo vệ 4 đường tín hiệu hoặc dữ liệu.
- Điện áp kẹp: 5V
- Điện áp tại đó diode sẽ bắt đầu dẫn để bảo vệ mạch khỏi điện áp quá mức.
- Công suất xung: 350W (8/20µs)
- Công suất tối đa diode có thể chịu được trong thời gian ngắn khi điện áp tăng đột biến.
- Dạng vỏ: SOT23-6
- Kích thước nhỏ gọn, phù hợp với các bo mạch diện tích hạn chế.
- Điện dung ký sinh: 3pF
- Đảm bảo tốc độ truyền tín hiệu cao, phù hợp cho ứng dụng băng thông rộng.
- Nhiệt độ hoạt động: -55°C đến 150°C
- Hoạt động ổn định trong nhiều điều kiện môi trường khắc nghiệt.
Ứng dụng của SRV05-4 V05
- Bảo vệ cổng giao tiếp:
- Sử dụng trong các giao tiếp như USB, HDMI, Ethernet, và RS-232 để bảo vệ các linh kiện đầu cuối.
- Mạch tín hiệu tốc độ cao:
- Bảo vệ các đường tín hiệu dữ liệu trong các thiết bị truyền thông hoặc thiết bị viễn thông.
- Mạch nhạy cảm với điện áp:
- Được ứng dụng trong các mạch logic, vi xử lý, hoặc cảm biến để đảm bảo tuổi thọ và độ tin cậy.
- Thiết bị di động và điện tử tiêu dùng:
- Các sản phẩm như điện thoại, máy tính bảng, hoặc máy tính xách tay.
Lợi ích khi sử dụng SRV05-4 V05
- Bảo vệ đa kênh:
- Tích hợp bảo vệ 4 đường tín hiệu trong một linh kiện duy nhất, tiết kiệm không gian và chi phí.
- Hiệu suất cao:
- Điện dung thấp, không gây suy giảm tín hiệu, phù hợp cho mạch tốc độ cao.
- Độ bền và độ tin cậy cao:
- Khả năng chịu được xung đột biến lớn, đảm bảo hoạt động lâu dài.
Lưu ý khi sử dụng SRV05-4 V05
- Lựa chọn đúng điện áp:
- Điện áp làm việc của diode phải phù hợp với mạch bảo vệ, tránh trường hợp kích hoạt sớm hoặc không kịp bảo vệ.
- Hàn linh kiện cẩn thận:
- Với kích thước nhỏ (SOT23-6), cần sử dụng kỹ thuật hàn chính xác để đảm bảo kết nối tốt.
- Kiểm tra điều kiện hoạt động:
- Đảm bảo diode hoạt động trong giới hạn nhiệt độ và công suất được nhà sản xuất chỉ định.
Kích thước SRV05-4 V05
Xem thêm những mã diode khác tại đây
Datasheet SRV05-4 V05
