STE70NM60, E70NM60 Mosfet 70A 600V tháo máy

Giới thiệu về STE70NM60

STE70NM60 là một transistor MOSFET N-channel công suất cao, được sản xuất bởi STMicroelectronics. Với khả năng chịu điện áp lên đến 600V và dòng điện cao, STE70NM60 được thiết kế cho các ứng dụng chuyển mạch công suất lớn, như trong các bộ nguồn chuyển mạch, inverter, và các thiết bị công nghiệp đòi hỏi độ tin cậy cao.

Thông số kỹ thuật của STE70NM60

1. Loại transistor: N-channel MOSFET

2. Điện áp làm việc (Vds): 600V

   • Đây là điện áp tối đa mà transistor có thể chịu được khi hoạt động mà không bị hư hại.

3. Dòng điện tối đa (Id): 70A

   • Đây là dòng điện tối đa mà transistor có thể truyền tải.

4. Rds(on): 0.23 Ω (max)

   • Đây là trở kháng khi transistor đang bật (ON), càng thấp càng tốt vì nó sẽ giảm thiểu tổn thất công suất trong quá trình hoạt động.

5. Tần số chuyển mạch (fT): 50MHz (typ)

   • Đây là tần số cao nhất mà transistor có thể chuyển mạch hiệu quả.

6. Công suất tiêu thụ (Ptot): 400W

   • Tổng công suất mà transistor có thể tiêu thụ khi hoạt động.

7. Nhiệt độ hoạt động: -55°C đến +150°C

   • Phạm vi nhiệt độ mà transistor có thể hoạt động hiệu quả.

Ứng dụng của STE70NM60

1. Chuyển mạch điện tử công suất cao:
   STE70NM60 là lựa chọn lý tưởng cho các mạch điện tử chuyển mạch công suất cao, như trong các bộ nguồn chuyển mạch, inverter (biến tần), và các bộ nguồn DC-DC.

2. Điều khiển động cơ:
   Với khả năng chịu dòng điện và điện áp lớn, transistor STE70NM60 có thể được sử dụng trong các hệ thống điều khiển động cơ, đặc biệt là động cơ điện xoay chiều (AC) hoặc động cơ một chiều (DC).

3. Thiết bị điện gia dụng:
   STE70NM60 có thể được sử dụng trong các thiết bị điện gia dụng yêu cầu sự ổn định và khả năng chịu tải cao, như trong máy lạnh, máy giặt, hoặc các thiết bị sử dụng nguồn điện một chiều hoặc xoay chiều.

4. Hệ thống năng lượng tái tạo (Solar inverters):
   Với điện áp tối đa lên đến 600V, STE70NM60 là lựa chọn phù hợp cho các ứng dụng trong ngành năng lượng tái tạo, chẳng hạn như biến tần cho các hệ thống điện mặt trời (solar inverters).

5. Các ứng dụng công nghiệp khác:
   STE70NM60 có thể được sử dụng trong các ứng dụng công nghiệp đòi hỏi khả năng chịu tải cao và hoạt động ổn định trong các điều kiện khắc nghiệt.

Ưu điểm nổi bật

• Khả năng chịu điện áp cao: STE70NM60 có thể hoạt động ở điện áp lên đến 600V, phù hợp cho các ứng dụng công suất lớn và đòi hỏi điện áp cao.

• Hiệu suất cao: Với chỉ số Rds(on) thấp, nó giúp giảm thiểu tổn thất công suất trong quá trình chuyển mạch, từ đó cải thiện hiệu suất tổng thể của hệ thống.

• Khả năng hoạt động ổn định ở nhiệt độ cao: Phạm vi nhiệt độ hoạt động rộng giúp transistor hoạt động hiệu quả trong các môi trường công nghiệp và khắc nghiệt.

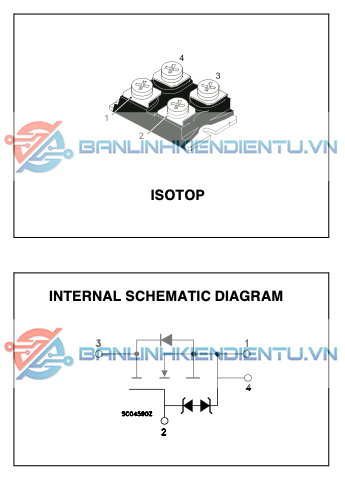

Sơ đồ chân của STE70NM60

Kích thước của STE70NM60

Xem thêm các MOSFET khác tại đây

Datasheet của STE70NM60
