STK672-040 IC công suất Zip-22 (tháo máy)

Giới thiệu về IC STK672-040

STK672-040 là IC lai điều khiển động cơ bước 4 pha kích thích ngoài loại chopper dòng điện không đổi đơn cực sử dụng các thiết bị nguồn MOSFET. Nó có bộ điều khiển phân tán 4 pha hỗ trợ hoạt động vi bước tích hợp để tạo ra trình điều khiển động cơ bước mô-men xoắn cao, độ rung thấp, tiếng ồn thấp bằng cách sử dụng mạch điều khiển đơn giản.

Đặc trưng kỹ thuật

• Hoạt động của trình điều khiển sóng sin Microstep chỉ sử dụng đầu vào xung nhịp bên ngoài (điện trở phát hiện dòng điện 0,33Ω tích hợp sẵn).
• Trình điều khiển Microstep chỉ sử dụng điện trở cài đặt điện áp tham chiếu bên ngoài.
• 2, 1-2, W1-2, 2W1-2, 4W1-2 có thể lựa chọn kích thích pha bằng các chân ngoài.
• Vị trí vectơ có thể lựa chọn (chế độ vòng tròn hoàn hảo, bên trong 1 chế độ, bên ngoài 2 chế độ) để khớp với các đặc tính của động cơ trong trạng thái trình điều khiển Microstep.
• Chức năng giữ pha trong quá trình chuyển mạch kích thích.
• Đầu vào kích hoạt Schmitt với điện trở kéo lên tích hợp sẵn (20kΩ).
• Chân đầu ra giám sát cho phép xác nhận kích thích IC theo thời gian thực.
• Đầu vào CLK và RETURN cung cấp mạch loại bỏ nhiễu bên trong cũng như mạch Schmitt CMOS để ngăn ngừa trục trặc do nhiễu xung.
• Thời gian chuyển mạch phân phối 4 pha được lựa chọn bên ngoài cho chế độ phát hiện chỉ cạnh tăng CLK hoặc cả chế độ phát hiện cạnh tăng và cạnh giảm.
• Chân ENABLE để cắt dòng kích thích, do đó giảm dòng điện hệ thống bị tiêu hao khi trình điều khiển dừng.

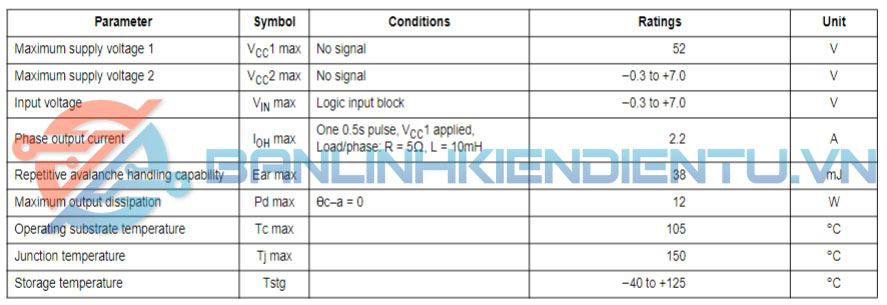

Thông số kỹ thuật

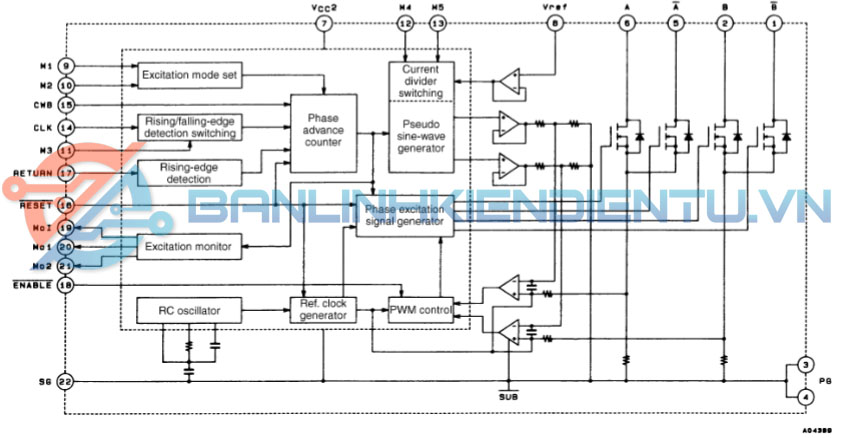

Sơ đồ khối

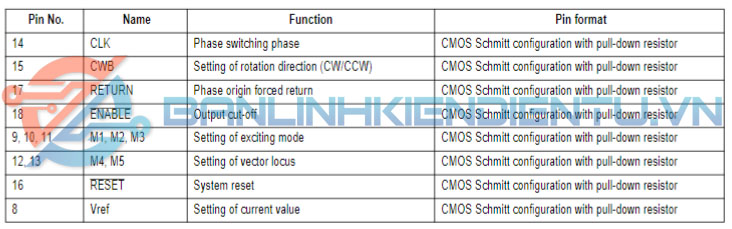

Sơ đồ chân

Mạch ứng dụng mẫu

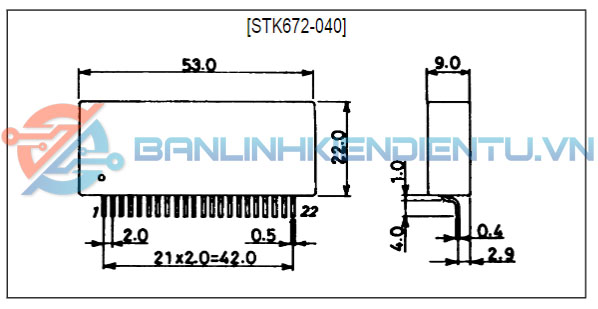

Kích thước IC STK672-040

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet STK672-040
