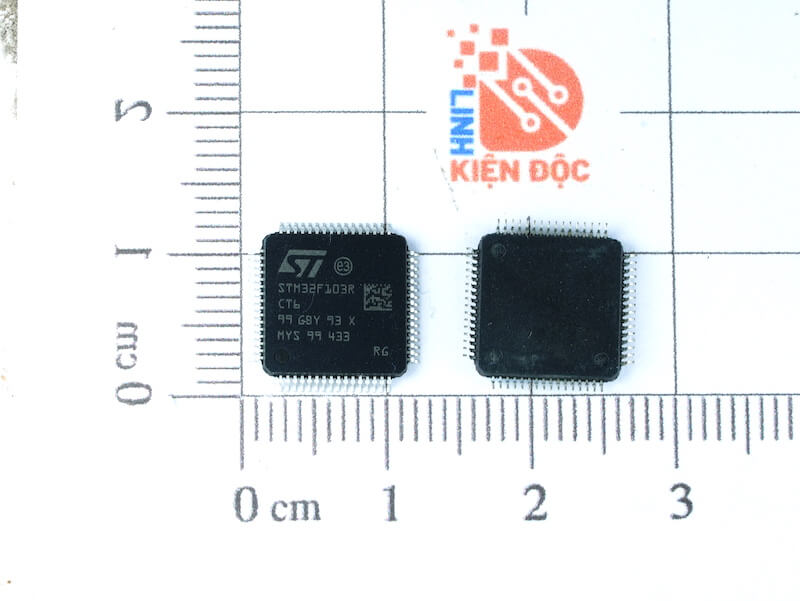

STM32F103RCT6 Vi sử lý ARM 32-Bit 72MHz 256KB LQFP64 STMicroelectronics

1. Giới thiệu chung

STM32F103RCT6 là vi xử lý thuộc dòng STM32F1 của STMicroelectronics, sử dụng kiến trúc ARM Cortex-M3 32-bit, tốc độ tối đa 72MHz, bộ nhớ Flash 256KB và đóng gói LQFP64. Nhờ hiệu năng cao, giá thành cạnh tranh và độ ổn định vượt trội, dòng STM32F103 được sử dụng rộng rãi trong thiết kế mạch nhúng, thiết bị IoT, công nghiệp và điều khiển tự động.

2. Thông số kỹ thuật nổi bật

• Họ vi điều khiển: ARM Cortex-M3

• Độ rộng bus dữ liệu: 32-bit

• Tần số hoạt động: 72MHz

• Bộ nhớ Flash: 256KB

• RAM: 48KB

• Số chân GPIO: lên đến 51 I/O (tùy cấu hình)

• Điện áp hoạt động: 2.0V – 3.6V

• Nhiệt độ hoạt động: -40°C đến +85°C (công nghiệp)

• Giao tiếp ngoại vi:

  • SPI

  • I2C

  • UART / USART

  • CAN

  • USB 2.0 FS

  • PWM / Timer nâng cao

• Bộ chuyển đổi dữ liệu:

  • ADC: 16 kênh, độ phân giải 12-bit

• Loại dao động:

  • Nội 8MHz / Ngoài 8–16MHz

• Kiểu chân: LQFP64 – dán bề mặt (SMD)

3. Các tính năng chính

• Hiệu năng mạnh mẽ 72MHz, phù hợp xử lý cả tác vụ thời gian thực.

• Flash 256KB + RAM 48KB, đủ cho các ứng dụng vừa đến phức tạp.

• Tích hợp nhiều ngoại vi mạnh: CAN, USB FS, USART, SPI, I2C, giúp kết nối linh hoạt.

• Hoạt động ổn định trong môi trường công nghiệp.

• Tiêu thụ điện năng thấp, hỗ trợ Sleep / Stop / Standby.

• Tương thích hoàn toàn STM32CubeMX, Keil, PlatformIO, Arduino Core STM32.

4. Ứng dụng thực tế

STM32F103RCT6 được ứng dụng rộng rãi trong:

• Bo mạch điều khiển CNC, máy in 3D

• Hệ thống IoT, đo lường và giám sát

• Thiết bị công nghiệp dùng CANbus

• Mạch điều khiển động cơ, servo, driver bước

• Hệ thống thu thập dữ liệu ADC

• Thẻ phát triển, board STM32 “Blue Pill” phiên bản nâng cao

5. Ưu điểm khi sử dụng STM32F103RCT6

• Giá thành tốt so với hiệu năng

• Tài liệu nhiều, cộng đồng mạnh

• Dễ lập trình – hỗ trợ đầy đủ thư viện HAL/LL

• Hoạt động bền bỉ, ổn định, rất phù hợp sản phẩm thương mại

Datasheet
