STPS30150CW Diode Schottky 30A 150V TO-247 Tháo máy

Giới thiệu chung

STPS30150CW là diode Schottky công suất cao gồm hai diode trong một package, cấu hình common-cathode. Linh kiện được thiết kế cho các bộ nguồn xung, mạch chỉnh lưu dòng lớn và các ứng dụng yêu cầu tổn hao thấp, hiệu suất cao. Sử dụng đóng gói TO-247 nên có khả năng tản nhiệt tốt và chịu dòng mạnh.

Đặc điểm

• Thuộc loại diode Schottky hiệu suất cao.

• Gồm hai diode trong cùng một package chung cực âm (common cathode).

• Điện áp hoạt động cao, dòng dẫn lớn, sụt áp thấp.

• Đáp ứng nhanh, thích hợp cho mạch tần số cao.

• Tản nhiệt tốt nhờ vỏ TO-247 kim loại có tab lớn.

Cấu tạo

• Hai diode Schottky độc lập, cùng cực âm nối chung bên trong.

• Ba chân: Anode 1 – Cathode chung – Anode 2.

• Tab tản nhiệt phía sau nối chung với cực cathode.

• Vỏ TO-247 dạng through-hole, phù hợp gắn lên heatsink.

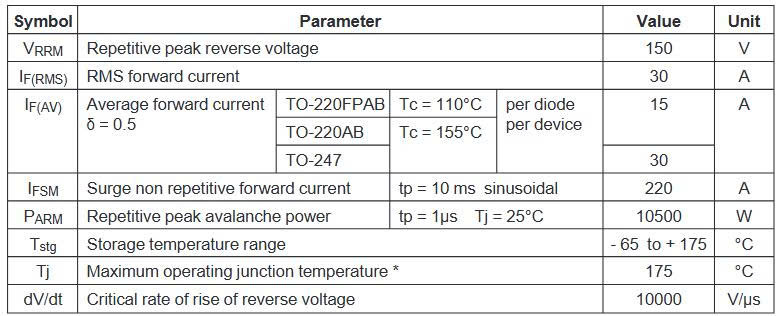

Thông số kỹ thuật chính

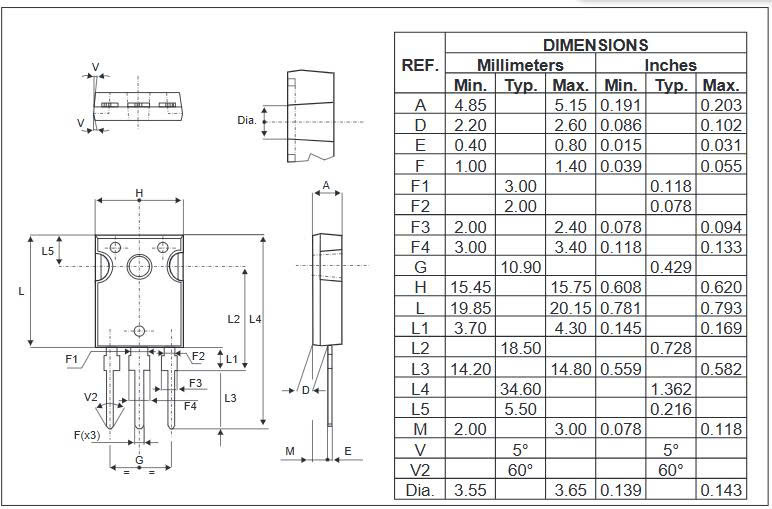

Kích thước

Ứng dụng

• Chỉnh lưu công suất cao trong nguồn AC–DC.

• Nguồn xung SMPS, adapter, bộ sạc, PSU công nghiệp.

• Mạch chuyển đổi DC–DC công suất lớn.

• Ứng dụng điều khiển động cơ, nguồn LED công suất cao.

• Các mạch tần số cao cần diode tổn hao thấp và dòng lớn.
