TGAN40N60F2DS IGBT 40A 600V TO-3P

1. Giới thiệu chung về IGBT TGAN40N60F2DS

TGAN40N60F2DS IGBT 40A 600V TO-3P là linh kiện bán dẫn công suất thuộc nhóm transistor lưỡng cực có cổng cách ly (Insulated Gate Bipolar Transistor – IGBT), được sử dụng trong các mạch nguồn xung, bộ nghịch lưu, mạch điều khiển động cơ và thiết bị điện tử công suất.

Linh kiện có điện áp chịu đựng Collector–Emitter định mức 600V, dòng điện Collector định mức 40A theo thông tin sản phẩm và sử dụng kiểu đóng gói TO-3P.

IGBT TGAN40N60F2DS kết hợp đặc tính điều khiển bằng điện áp của MOSFET với khả năng dẫn dòng công suất của transistor lưỡng cực. Nhờ đó, linh kiện có thể thực hiện chức năng đóng cắt điện áp cao và dòng điện lớn trong các hệ thống chuyển đổi điện năng.

Với khả năng chịu điện áp 600V và dòng điện 40A, TGAN40N60F2DS phù hợp với các ứng dụng như biến tần, bộ nguồn công suất, bộ nghịch lưu và các thiết bị điều khiển công nghiệp có thiết kế tương thích.

2. Đặc điểm nổi bật của IGBT TGAN40N60F2DS

• Mã linh kiện: TGAN40N60F2DS.
• Loại linh kiện: IGBT công suất.
• Cấu trúc: Transistor lưỡng cực có cổng cách ly.
• Điện áp Collector–Emitter: 600V.
• Dòng điện Collector định mức: 40A.
• Điều khiển đóng cắt bằng điện áp Gate–Emitter.
• Phù hợp với các mạch chuyển đổi điện năng.
• Có khả năng chịu điện áp cao.
• Hỗ trợ đóng cắt dòng điện lớn.
• Phù hợp với mạch nghịch lưu công suất.
• Có thể sử dụng trong bộ điều khiển động cơ.
• Kiểu đóng gói: TO-3P.
• Có thể lắp bộ tản nhiệt ngoài.
• Công nghệ lắp đặt: Xuyên lỗ THT.
• Phù hợp với sửa chữa và thay thế IGBT công suất.

3. Cấu tạo của IGBT TGAN40N60F2DS

TGAN40N60F2DS được chế tạo theo cấu trúc IGBT công suất, gồm ba cực chức năng chính.

Cực Gate (G): Là cực điều khiển, tiếp nhận điện áp kích hoạt để thay đổi trạng thái dẫn điện của IGBT.

Cực Collector (C): Là cực công suất, thường được kết nối với nguồn điện hoặc tải theo cấu hình mạch.

Cực Emitter (E): Là cực công suất còn lại, tạo đường dẫn dòng điện khi IGBT được kích hoạt.

Lớp cách điện Gate: Cách ly điện cực Gate với vùng bán dẫn, cho phép điều khiển IGBT bằng điện áp.

Cấu trúc bán dẫn công suất: Kết hợp cơ chế điều khiển của MOSFET với cơ chế dẫn điện của transistor lưỡng cực.

Chip bán dẫn: Được thiết kế để chịu điện áp và dòng điện theo giới hạn định mức.

Vỏ TO-3P: Bảo vệ chip bán dẫn và hỗ trợ truyền nhiệt từ linh kiện đến bộ tản nhiệt bên ngoài.

Một số IGBT công suất có tích hợp diode mắc song song ngược để phục vụ các mạch nghịch lưu. Tuy nhiên, cần kiểm tra datasheet TGAN40N60F2DS để xác nhận cấu trúc diode của đúng phiên bản linh kiện.

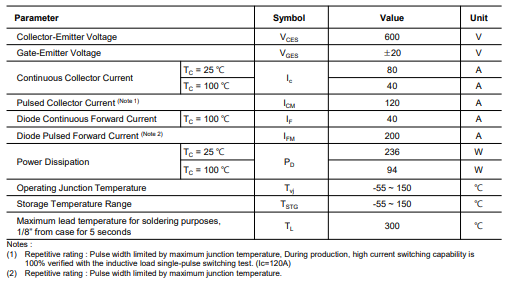

4. Thông số kỹ thuật IGBT TGAN40N60F2DS

Lưu ý: Dòng điện 40A là thông số định mức theo thông tin sản phẩm, không có nghĩa IGBT có thể dẫn liên tục 40A trong mọi điều kiện.

Dòng điện làm việc thực tế phụ thuộc vào nhiệt độ, điện áp bão hòa VCE(sat), tổn hao chuyển mạch và khả năng tản nhiệt.

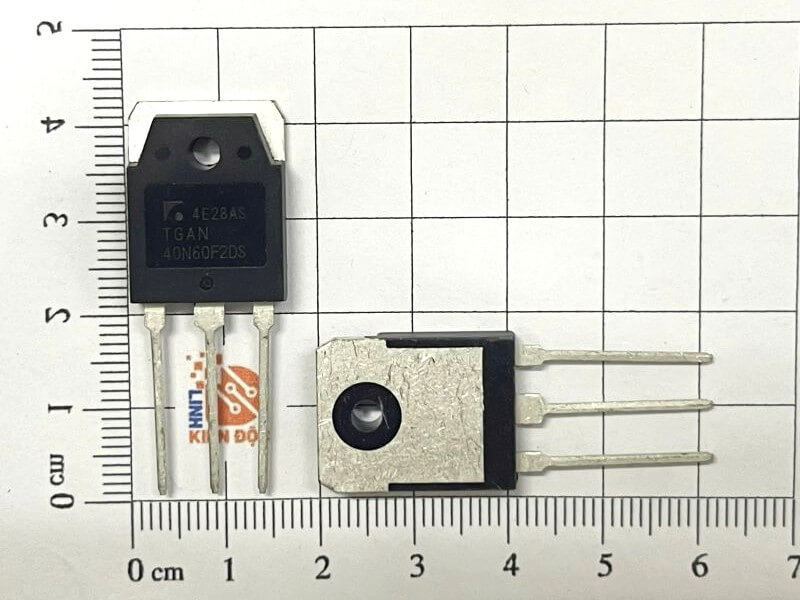

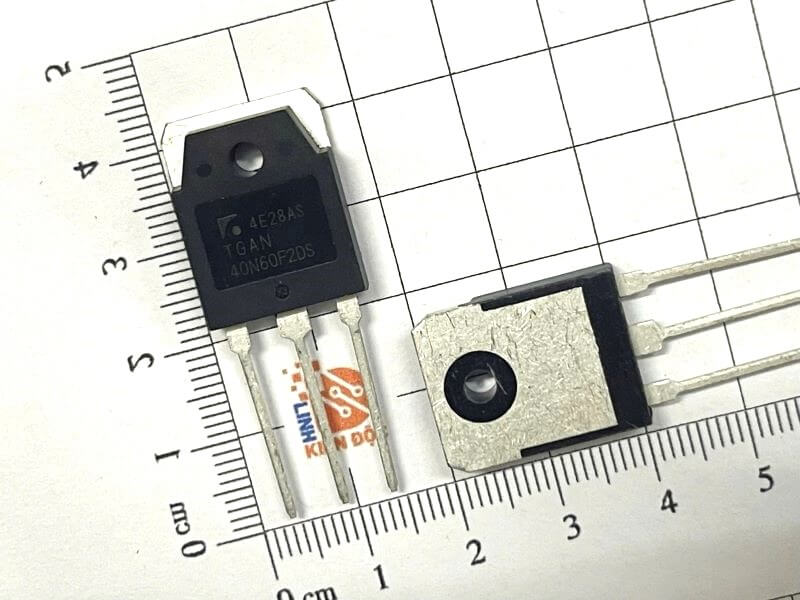

5. Kích thước IGBT TGAN40N60F2DS

TGAN40N60F2DS sử dụng kiểu đóng gói TO-3P, thường được sử dụng cho các linh kiện bán dẫn công suất cần khả năng tản nhiệt tốt.

Đặc điểm bên ngoài:

• Kiểu vỏ: TO-3P.
• Tổng số chân: 3 chân.
• Thân linh kiện dạng dẹt.
• Có lỗ bắt vít cố định với bộ tản nhiệt.
• Các chân kim loại bố trí thành một hàng.
• Phù hợp với công nghệ hàn xuyên lỗ THT.
• Có bề mặt truyền nhiệt phía sau.

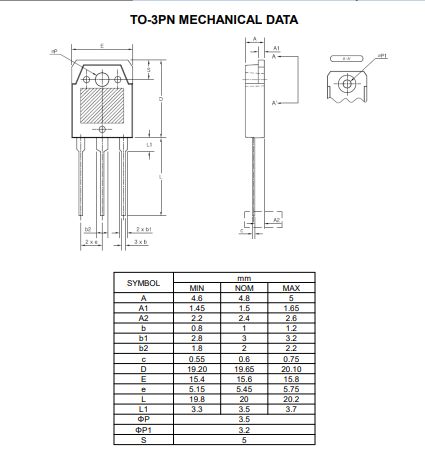

Kích thước tham khảo của kiểu vỏ TO-3P:

Thông số	Kích thước tham khảo
Chiều rộng thân	Khoảng 15–16mm
Chiều cao thân	Khoảng 20–21mm
Độ dày thân	Khoảng 4,5–5mm
Khoảng cách hai chân ngoài	Khoảng 10,9mm
Số chân	3
Kiểu lắp đặt	Xuyên lỗ THT

Chức năng các cực

Ký hiệu	Tên cực	Chức năng
G	Gate	Cực điều khiển
C	Collector	Cực công suất
E	Emitter	Cực công suất

Đối với nhiều IGBT công suất TO-3P, thứ tự chân khi nhìn từ mặt có chữ và hướng chân xuống dưới thường là Gate – Collector – Emitter.

Tuy nhiên, cần kiểm tra sơ đồ chân chính xác của TGAN40N60F2DS theo datasheet trước khi lắp đặt hoặc thay thế.

6. Nguyên lý hoạt động của IGBT TGAN40N60F2DS

IGBT TGAN40N60F2DS hoạt động dựa trên nguyên lý điều khiển dòng điện giữa Collector và Emitter thông qua điện áp Gate–Emitter.

Trạng thái dẫn điện

Khi điện áp VGE đạt mức điều khiển phù hợp, IGBT chuyển sang trạng thái dẫn điện, cho phép dòng điện chạy từ Collector đến Emitter.

Trong trạng thái dẫn, IGBT xuất hiện điện áp bão hòa VCE(sat), gây ra tổn hao công suất.

Công suất tổn hao dẫn có thể được ước tính gần đúng theo công thức:

P = VCE(sat) × IC

Trong đó:

• P: Công suất tổn hao dẫn.
• VCE(sat): Điện áp bão hòa Collector–Emitter.
• IC: Dòng điện qua Collector.

Trạng thái ngắt

Khi điện áp Gate–Emitter giảm xuống mức ngắt phù hợp, IGBT ngừng dẫn dòng qua đường Collector–Emitter.

Trong các mạch công suất, quá trình ngắt cần được điều khiển phù hợp để hạn chế điện áp đỉnh và tổn hao chuyển mạch.

Hoạt động trong mạch PWM

Trong các bộ nghịch lưu và mạch điều khiển động cơ, IGBT được đóng và ngắt liên tục theo tín hiệu PWM.

Bằng cách thay đổi độ rộng xung, hệ thống có thể điều chỉnh điện áp hoặc công suất cung cấp cho tải.

Quá trình chuyển mạch

Khi IGBT chuyển giữa trạng thái dẫn và ngắt, điện áp và dòng điện có thể cùng tồn tại trong một khoảng thời gian ngắn, tạo ra tổn hao chuyển mạch.

Vì vậy, cần lựa chọn mạch driver Gate phù hợp để đảm bảo tốc độ đóng cắt, hạn chế nhiễu và kiểm soát nhiệt độ linh kiện.

7. Ứng dụng của IGBT TGAN40N60F2DS

IGBT TGAN40N60F2DS được sử dụng trong các mạch điện tử yêu cầu đóng cắt điện áp cao và dòng điện lớn.

Một số ứng dụng phổ biến gồm:

• Bộ nghịch lưu DC-AC.
• Biến tần điều khiển động cơ.
• Bộ nguồn xung công suất.
• Mạch điều khiển PWM.
• Bộ điều khiển động cơ công nghiệp.
• Mạch chuyển đổi điện năng.
• Bộ nguồn thiết bị công nghiệp.
• Mạch điều khiển tải công suất lớn.
• Thiết bị điện tử công suất.
• Bộ nguồn máy hàn điện tử.
• Mạch công suất trong thiết bị UPS.
• Bộ chuyển đổi nguồn DC.
• Thiết bị điều khiển tự động.
• Bo mạch công suất biến tần.
• Sửa chữa bo mạch điện tử công suất.
• Thay thế IGBT công suất tương thích.

Việc sử dụng TGAN40N60F2DS cần được đánh giá theo điện áp nguồn, dòng điện tải, tần số chuyển mạch và khả năng tản nhiệt thực tế.

8. Ưu điểm của IGBT TGAN40N60F2DS

Điện áp chịu đựng 600V: Phù hợp với các hệ thống chuyển đổi điện năng có điện áp tương đối cao.

Dòng điện định mức 40A: Đáp ứng nhu cầu đóng cắt dòng điện lớn khi có điều kiện tản nhiệt thích hợp.

Điều khiển bằng điện áp Gate: Thuận tiện khi kết nối với các mạch driver IGBT chuyên dụng.

Phù hợp với mạch PWM: Có thể sử dụng trong các bộ nghịch lưu và hệ thống điều khiển công suất.

Kiểu đóng gói TO-3P: Hỗ trợ lắp đặt bộ tản nhiệt ngoài.

Ứng dụng linh hoạt: Có thể sử dụng trong biến tần, bộ nguồn công suất và các thiết bị điện tử công nghiệp.

Thuận tiện thay thế: Kiểu vỏ xuyên lỗ phù hợp với nhiều bo mạch công suất.

9. Lưu ý khi sử dụng và thay thế IGBT TGAN40N60F2DS

Khi lựa chọn và thay thế IGBT TGAN40N60F2DS cần chú ý:

• Kiểm tra chính xác mã TGAN40N60F2DS.
• Xác nhận đúng loại IGBT công suất.
• Kiểm tra điện áp Collector–Emitter 600V.
• Đối chiếu dòng điện định mức 40A.
• Kiểm tra đúng kiểu đóng gói TO-3P.
• Xác nhận sơ đồ chân Gate, Collector và Emitter.
• Kiểm tra điện áp Gate–Emitter tối đa.
• Đối chiếu điện áp bão hòa VCE(sat).
• Kiểm tra điện tích cổng và đặc tính chuyển mạch.
• Xác nhận có hoặc không có diode song song ngược.
• Đảm bảo mạch driver Gate phù hợp.
• Không vượt quá điện áp chịu đựng của IGBT.
• Tính toán tổn hao dẫn và tổn hao chuyển mạch.
• Sử dụng bộ tản nhiệt phù hợp.
• Kiểm tra cách điện giữa linh kiện và bộ tản nhiệt.
• Kiểm tra điện trở Gate và các linh kiện bảo vệ.
• Kiểm tra tình trạng chập Collector–Emitter.
• Xác định nguyên nhân gây hư hỏng trước khi thay mới.
• Không thay bằng IGBT có thông số thấp hơn yêu cầu.
• Sử dụng biện pháp chống tĩnh điện khi thao tác.

Lưu ý quan trọng: Trong các mạch nghịch lưu và điều khiển động cơ, điện áp đỉnh khi chuyển mạch có thể cao hơn điện áp nguồn. Cần sử dụng mạch bảo vệ phù hợp để tránh vượt quá giới hạn 600V của IGBT.

10. Kết luận

TGAN40N60F2DS IGBT 40A 600V TO-3P là linh kiện bán dẫn công suất được sử dụng trong các bộ nguồn xung, mạch nghịch lưu, biến tần và hệ thống điều khiển động cơ.

Với điện áp Collector–Emitter định mức 600V, dòng điện Collector định mức 40A và kiểu đóng gói TO-3P, TGAN40N60F2DS phù hợp với các ứng dụng yêu cầu đóng cắt điện áp cao và dòng điện lớn.

IGBT hoạt động bằng điện áp điều khiển Gate–Emitter, cho phép thực hiện chức năng chuyển mạch công suất trong nhiều thiết bị điện tử công nghiệp.

Khi lựa chọn TGAN40N60F2DS, cần kiểm tra chính xác mã sản phẩm, sơ đồ chân, đặc tính chuyển mạch, thông số điều khiển Gate và khả năng tản nhiệt để đảm bảo hoạt động ổn định và an toàn.
