Thạch anh tinh thể 12MHz HC-49U – Linh kiện tạo xung clock 12MHz ổn định

Thạch anh tinh thể 12MHz HC-49U là linh kiện cộng hưởng thạch anh có tần số danh định 12.000MHz, được sử dụng để tạo và ổn định tần số dao động trong các mạch điện tử. Với kiểu vỏ kim loại HC-49U, dạng 2 chân cắm xuyên lỗ, sản phẩm thường được dùng làm nguồn clock cho vi điều khiển, vi xử lý, mạch USB, bộ đếm, timer, thiết bị đo lường, mạch truyền thông và các hệ thống điều khiển số.

Các tinh thể HC-49U 12MHz trên thị trường thường hoạt động ở Fundamental Mode. Tuy nhiên, dung tải CL, ESR và sai số tần số có thể khác nhau giữa từng nhà sản xuất. Ví dụ, Comtec có phiên bản HC-49U 12MHz với CL 14pF, ESR tối đa 40Ω; một phiên bản HC-49/U của Suzhou Hangjing sử dụng CL 30pF và ESR 30Ω.

Thông số kỹ thuật thạch anh 12MHz HC-49U

Một mẫu HC49U 12.000MHz cụ thể của Comtec có ±30ppm tolerance, ±50ppm temperature stability, CL 14pF, C0 dưới 7pF, ESR tối đa 40Ω, AT-cut và Fundamental Mode.

Các thông số trên mang tính đại diện cho dòng sản phẩm. HC-49U chỉ xác định kiểu vỏ, còn CL, ESR, tolerance và dải nhiệt độ phải kiểm tra theo mã đầy đủ của nhà sản xuất.

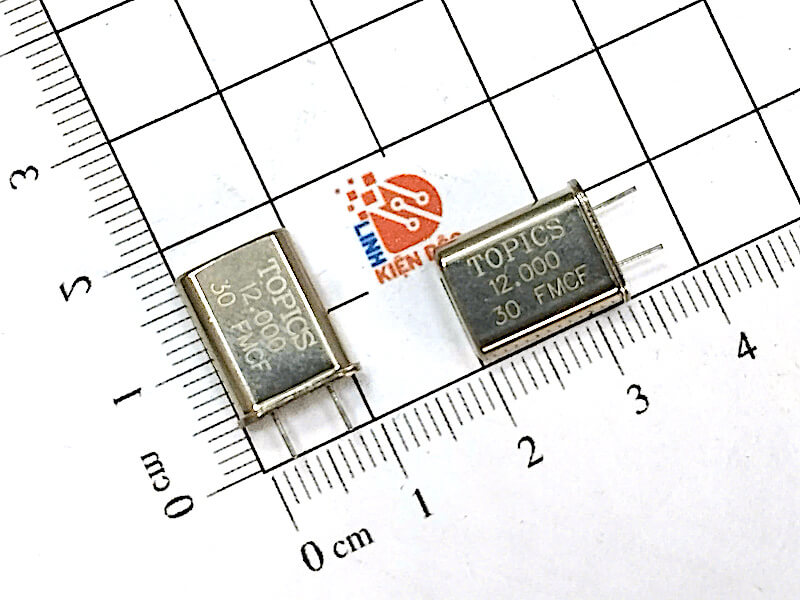

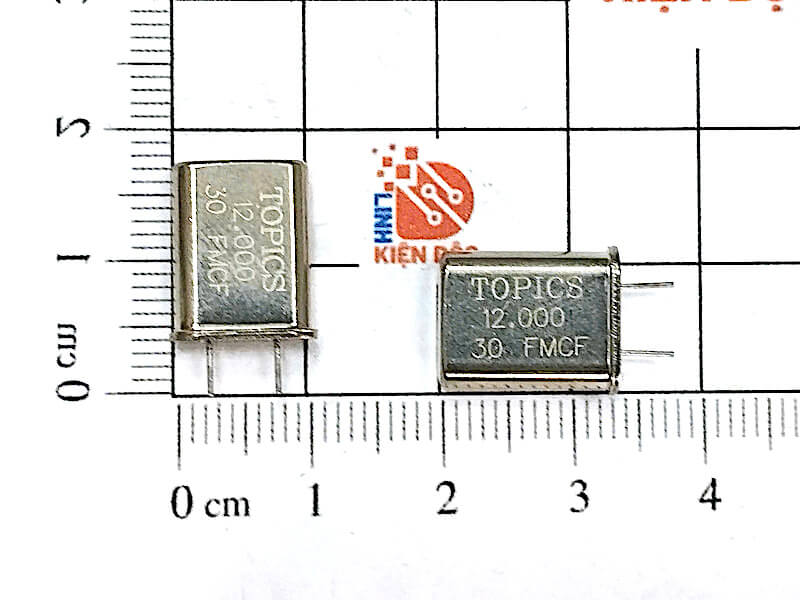

Kích thước của Thạch anh HC-49U

Công dụng của thạch anh 12MHz HC-49U

Công dụng chính của thạch anh 12MHz là làm phần tử xác lập tần số trong mạch oscillator. Khi được kết hợp với mạch dao động thích hợp, tinh thể giúp hệ thống tạo ra tín hiệu clock ổn định quanh 12 triệu chu kỳ mỗi giây.

Tín hiệu clock đóng vai trò làm nhịp hoạt động cho các hệ thống kỹ thuật số. Vi điều khiển và vi xử lý dựa vào clock để thực thi chương trình, điều khiển timer, xử lý dữ liệu và đồng bộ các ngoại vi.

Nhờ độ ổn định cao của tinh thể thạch anh, mạch sử dụng crystal thường có độ chính xác tần số tốt hơn đáng kể so với các mạch dao động RC đơn giản.

Chức năng chính của thạch anh tinh thể 12MHz

Tạo tần số chuẩn 12MHz

Tần số danh định của sản phẩm là:

12MHz = 12.000.000Hz

Chu kỳ tương ứng:

T = 1 / f = 1 / 12.000.000 ≈ 83,33ns

Như vậy, một chu kỳ 12MHz kéo dài khoảng 83,3 nanosecond.

Tín hiệu clock này có thể được sử dụng trực tiếp hoặc qua các mạch chia/tổng hợp tần số tùy thiết kế của vi điều khiển và hệ thống.

Tạo clock cho vi điều khiển và vi xử lý

Thạch anh 12MHz thường được sử dụng trong các mạch MCU, CPU và IC kỹ thuật số.

Cách kết nối cơ bản trong oscillator kiểu Pierce thường có dạng:

XTAL1 — Thạch anh 12MHz — XTAL2

Hai tụ tải có thể được mắc từ hai đầu crystal xuống GND theo yêu cầu của IC và giá trị CL của tinh thể.

Thạch anh xác lập tần số cộng hưởng, còn mạch khuếch đại bên trong vi điều khiển cung cấp năng lượng cần thiết để khởi động và duy trì dao động.

Tạo clock cho mạch USB và truyền thông

12MHz là một tần số thường gặp trong nhiều thiết kế vi điều khiển và truyền thông, đặc biệt vì các IC có thể sử dụng PLL hoặc bộ nhân/chia tần để tạo ra các clock nội bộ khác từ nguồn tham chiếu này.

Tuy nhiên, việc một MCU hỗ trợ USB hay một chuẩn truyền thông nào đó không có nghĩa cứ lắp thạch anh 12MHz là chức năng đó sẽ hoạt động. Việc sử dụng còn phụ thuộc vào kiến trúc clock, PLL và yêu cầu của đúng IC.

Vì vậy, khi sửa chữa hoặc thiết kế mạch nên tuân theo datasheet của vi điều khiển thay vì lựa chọn crystal chỉ dựa trên tần số.

Ổn định tần số cho mạch điện tử

Thạch anh không chỉ tạo chuẩn tần số mà còn giúp duy trì độ ổn định clock khi thiết bị hoạt động.

Ví dụ, mẫu HC49U 12MHz của Comtec có tolerance tại 25°C là ±30ppm và độ ổn định theo nhiệt độ ±50ppm trong khoảng -20°C đến +70°C.

Nếu một tinh thể 12MHz có tolerance ±30ppm thì mức sai số ban đầu tương ứng là:

12.000.000 × 30 / 1.000.000 = 360Hz

Tức ±30ppm tại 12MHz tương ứng khoảng ±360Hz ở điều kiện quy định.

Tần số thực tế còn chịu ảnh hưởng của nhiệt độ, dung tải, lão hóa tinh thể và đặc tính mạch oscillator.

Nguyên lý hoạt động của thạch anh 12MHz

Tinh thể thạch anh hoạt động dựa trên hiệu ứng áp điện – Piezoelectric Effect.

Khi đặt điện trường lên tinh thể, vật liệu thạch anh xuất hiện một biến dạng cơ học rất nhỏ. Ngược lại, khi tinh thể chịu biến dạng cơ học, nó tạo ra điện tích.

Trong mạch oscillator, sự trao đổi năng lượng điện và cơ này tạo ra hiện tượng cộng hưởng rất mạnh tại một vùng tần số hẹp. Tinh thể 12MHz được chế tạo để cộng hưởng tại vùng tần số danh định khoảng 12.000MHz.

Nhờ đặc tính cộng hưởng có độ chọn lọc cao, crystal có thể xác lập tần số ổn định cho mạch.

Thạch anh 12MHz có tự tạo ra xung 12MHz không?

Không.

Thạch anh HC-49U là linh kiện cộng hưởng thụ động, không phải một bộ oscillator hoàn chỉnh. Nếu chỉ cấp nguồn vào hai chân crystal, linh kiện sẽ không tự xuất ra tín hiệu xung vuông 12MHz như một module oscillator.

Nó phải được kết hợp với mạch dao động.

Điểm khác nhau cơ bản là:

Crystal 12MHz: phần tử cộng hưởng, thường 2 chân.

Crystal Oscillator 12MHz: module tạo dao động hoàn chỉnh, có nguồn cấp và chân tín hiệu đầu ra.

Vì vậy, cần phân biệt rõ hai loại linh kiện khi mua thay thế.

HC-49U là gì?

HC-49U là kiểu vỏ của tinh thể, không phải tần số.

Dòng HC-49U truyền thống có thân kim loại và hai chân xuyên lỗ. Một dòng HC-49U thương mại có kích thước thân khoảng 10,7 × 4,5 × 13,2mm và hỗ trợ dải tần rộng từ 1MHz đến 150MHz.

Do đó:

12MHz → tần số danh định.

HC-49U → kiểu vỏ/package.

Một thạch anh 4MHz, 6MHz hay 12MHz đều có thể cùng sử dụng vỏ HC-49U nhưng không thể vì thế mà thay thế trực tiếp cho nhau.

Thạch anh 12MHz có phân cực không?

Không.

Thạch anh HC-49U hai chân là linh kiện không phân cực, không có chân dương (+) và chân âm (-).

Hai chân có thể kết nối vào hai đầu oscillator theo sơ đồ thiết kế mà không cần xác định chiều như diode, LED hay tụ hóa.

Dù vậy, vị trí đặt crystal trên PCB vẫn quan trọng. Thông thường nên đặt thạch anh gần chân oscillator của IC và giữ đường mạch ngắn để hạn chế nhiễu và điện dung ký sinh.

Dung tải CL của thạch anh 12MHz

CL – Load Capacitance là một thông số rất quan trọng khi chọn hoặc thay thế tinh thể.

Không phải mọi thạch anh HC-49U 12MHz đều có CL giống nhau. Các sản phẩm 12MHz thực tế có thể sử dụng:

• Comtec HC49U 12MHz: 14pF.
• Citizen HC-49/US 12MHz: có phiên bản 12pF.
• Citizen HC-49/US 12MHz: có phiên bản 18pF.
• Một HC-49/U 12MHz khác có CL 30pF.

Điều này cho thấy không nên mặc định tất cả thạch anh 12MHz đều sử dụng tụ tải giống nhau.

Trong mạch Pierce oscillator:

CL ≈ (C1 × C2) / (C1 + C2) + Cstray

Trong đó Cstray là điện dung ký sinh của chân IC, PCB và các thành phần liên quan.

Có phải thạch anh 12MHz luôn dùng tụ 22pF?

Không.

Đây là cách lựa chọn thường gặp trong các mạch thực hành nhưng không phải quy tắc chung.

Giá trị C1 và C2 phải được lựa chọn dựa trên CL của đúng tinh thể, điện dung ký sinh của PCB và yêu cầu oscillator của vi điều khiển.

Ví dụ, một tinh thể có CL 18pF và một tinh thể có CL 12pF cùng mang tần số 12MHz có thể yêu cầu điều kiện tải khác nhau để đạt tần số thiết kế tối ưu.

Vì vậy, khi thiết kế sản phẩm thương mại hoặc mạch yêu cầu độ chính xác cao, nên tính toán tụ tải theo datasheet thay vì mặc định dùng 22pF.

ESR của thạch anh 12MHz HC-49U

ESR – Equivalent Series Resistance là điện trở nối tiếp tương đương của tinh thể tại cộng hưởng.

ESR ảnh hưởng đến khả năng khởi động và duy trì dao động của mạch oscillator.

Giá trị này thay đổi khá rõ giữa các dòng sản phẩm. Bomar công bố HC-49U trong vùng 8.001–13MHz có ESR tối đa 35Ω. Một HC49U 12MHz cụ thể của Comtec có ESR 40Ω max, trong khi các mẫu HC-49/US 12MHz của Citizen được liệt kê với ESR 80Ω.

Do đó, không nên coi một giá trị ESR duy nhất là thông số cố định cho tất cả thạch anh 12MHz HC-49U.

Chế độ Fundamental Mode của thạch anh 12MHz

Ở tần số 12MHz, các tinh thể HC-49U phổ biến thường hoạt động ở Fundamental Mode – chế độ cộng hưởng cơ bản.

Mẫu Comtec 12MHz xác nhận AT-cut, Fundamental Mode, trong khi các mẫu Citizen 12MHz cũng được công bố ở Fundamental Mode.

Fundamental Mode cần được phân biệt với 3rd Overtone hoặc 5th Overtone, thường xuất hiện ở các tinh thể tần số cao hơn.

Khi thay crystal cho một oscillator chuyên dụng, chế độ dao động cũng là thông số cần kiểm tra.

Ứng dụng của thạch anh 12MHz HC-49U

Thạch anh 12MHz được sử dụng rộng rãi trong vi điều khiển, vi xử lý, bộ đếm, timer, mạch tạo xung, mạch chia tần, thiết bị đo lường, hệ thống điều khiển công nghiệp, thiết bị truyền thông và các bo mạch điện tử số.

HC-49U nói chung được sử dụng trong nhiều thiết bị như CPU, memory, data communication, cable modem, TV và các hệ thống điện tử.

Tần số 12MHz cũng là một lựa chọn phổ biến trong nhiều bo mạch phát triển và hệ thống nhúng, nhưng việc tương thích cụ thể phải dựa trên yêu cầu clock của IC.

Ưu điểm của thạch anh 12MHz HC-49U

Ưu điểm nổi bật của sản phẩm là độ ổn định tần số tốt, phù hợp với các mạch cần nguồn clock chính xác hơn oscillator RC thông thường.

Kiểu vỏ HC-49U bằng kim loại có độ chắc chắn cao, dạng chân xuyên lỗ thuận tiện khi lắp ráp, thử nghiệm và sửa chữa.

Thạch anh cũng tiêu thụ mức năng lượng kích thích rất nhỏ. Ví dụ, Comtec quy định drive level 100µW, tối đa 500µW cho mẫu HC49U 12MHz nói trên.

So sánh thạch anh 4MHz, 6MHz và 12MHz HC-49U

Đặc điểm	4MHz	6MHz	12MHz
Tần số	4 triệu Hz	6 triệu Hz	12 triệu Hz
Chu kỳ	250ns	≈166,7ns	≈83,3ns
Kiểu vỏ	HC-49U	HC-49U	HC-49U
Số chân	2	2	2
Phân cực	Không	Không	Không
Chế độ phổ biến	Fundamental	Fundamental	Fundamental
Chức năng	Chuẩn clock	Chuẩn clock	Chuẩn clock

Không nên tự ý thay 6MHz bằng 12MHz dù hai linh kiện có hình dáng giống nhau. Clock tăng gấp đôi có thể làm thay đổi hoạt động của CPU, timer, baud rate và nhiều khối ngoại vi.

Cách kiểm tra thạch anh 12MHz

Không thể xác định đầy đủ tình trạng của crystal bằng cách chỉ đo điện trở với đồng hồ vạn năng.

Phương pháp thực tế hơn là để thạch anh hoạt động trong mạch oscillator phù hợp, sau đó sử dụng oscilloscope hoặc frequency counter để kiểm tra tín hiệu và tần số.

Nếu vi điều khiển không chạy, crystal không dao động chưa chắc đồng nghĩa tinh thể đã hỏng. Lỗi còn có thể đến từ tụ tải, nguồn MCU, chân oscillator, IC, mối hàn hoặc linh kiện xung quanh.

Khi dùng oscilloscope để đo trực tiếp tại chân XTAL cũng cần chú ý tải điện dung của đầu dò vì nó có thể ảnh hưởng đến oscillator.

Cách lựa chọn thạch anh 12MHz thay thế

Khi thay thế, thông số đầu tiên phải đúng là 12.000MHz. Sau đó cần kiểm tra kiểu vỏ và kích thước chân để bảo đảm tương thích với PCB.

Nếu mạch yêu cầu độ chính xác hoặc khả năng khởi động tốt, cần kiểm tra thêm CL, ESR, Frequency Tolerance, Frequency Stability, Drive Level, Operating Temperature và Operating Mode.

Thực tế có các HC-49U/HC-49US 12MHz với CL từ 10pF, 12pF, 14pF, 18pF đến 30pF, cùng ESR từ khoảng 30Ω đến 80Ω ở các mẫu được khảo sát.

Do đó, cùng ghi 12MHz chưa chắc đã tương đương hoàn toàn về điện.

Lưu ý khi sử dụng thạch anh 12MHz HC-49U

Khi thiết kế PCB, nên đặt thạch anh gần chân XTAL của vi điều khiển, giữ đường kết nối ngắn và tránh bố trí các đường PWM, nguồn xung hoặc tín hiệu công suất lớn sát khu vực oscillator.

Không nên chọn tụ tải một cách tùy ý. Cần dựa trên CL của tinh thể và hướng dẫn oscillator của IC.

Khi thay thế, không nên chỉ dựa vào hình dạng HC-49U. Phải kiểm tra ít nhất tần số 12MHz và thông số tải, đặc biệt đối với thiết bị đo lường hoặc truyền thông yêu cầu clock chính xác.
