TIP32C, TIP32 Transistor NPN 3A/100V TO-220

Giới thiệu TIP32C

TIP32C là một transistor phải công suất giá rẻ có thể phục vụ nhiều ứng dụng công tắc và khuếch đại. Tải tối đa mà transistor này có thể xử lý là 3A và dòng điện tối đa mà transistor có thể xử lý là 5A, dòng điện đỉnh là dòng điện transistor không thể xử lý liên tục mà theo xung. Giới hạn điện áp tải tối đa là 100V. Ngoài ra, nó cũng có thể hoạt động như một bộ khuếch đại, công suất tiêu tán cực góp tối đa là 40W cũng là đặc tính phù hợp cho transistor này sử dụng trong các tầng khuếch đại âm thanh và bộ khuếch đại riêng để điều khiển loa. Mấu kim loại kết nối tản nhiệt được nối với cực góp của transistor.

Mô tả TIP32C

• Chỉ định loại: TIP32C
• Chất liệu Transistor: Si
• Phân cực: PNP
• Tản điện tối đa của bộ thu (Pc): 40 W
• Điện áp cơ sở Collector tối đa |Vcb|: 140 V
• Điện áp cực thu-phát tối đa |Vce|: 100 V
• Điện áp cơ sở bộ phát tối đa |Veb|: 5 V
• Dòng thu tối đa |Ic max|: 3 A
• Tối đa. Nhiệt độ điểm nối hoạt động (Tj): 150 ° C
• Tần số chuyển tiếp (ft): 3 MHz
• Tỷ lệ chuyển tiếp hiện tại (hFE), MIN: 20
• Hệ số tiếng ồn, dB: –
• Đóng gói: TO220

Ứng dụng TIP32C

• Bộ khuếch đại âm thanh riêng
• Các tầng Khuếch đại Âm thanh
• Để xử lý tải 3A
• Bộ điều khiển động cơ DC
• Cặp Darlington
• Đầu ra của Arduino, Raspberry Pi và các nền tảng điện tử khác

Xem thêm: Các sản phẩm Transistor khác

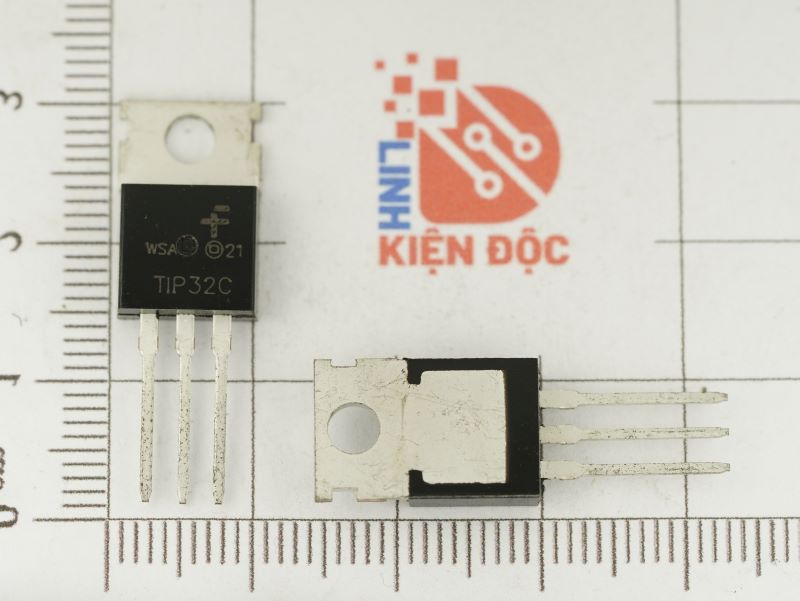

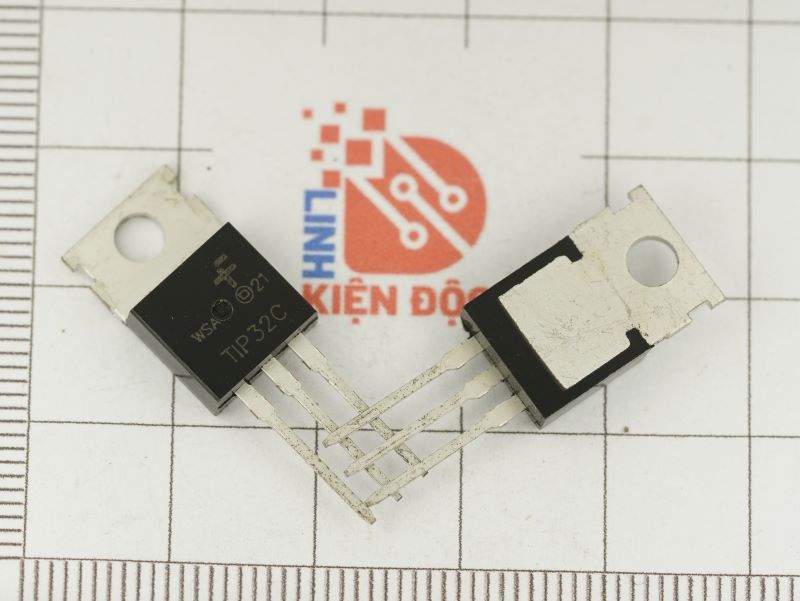

Hình ảnh thực tế của TIP32C

Sơ đồ chân TIP32C

Thông số kỹ thuật của Transistor TIP32C

Kích thước của Transistor TIP32C

Datasheet TIP32C
