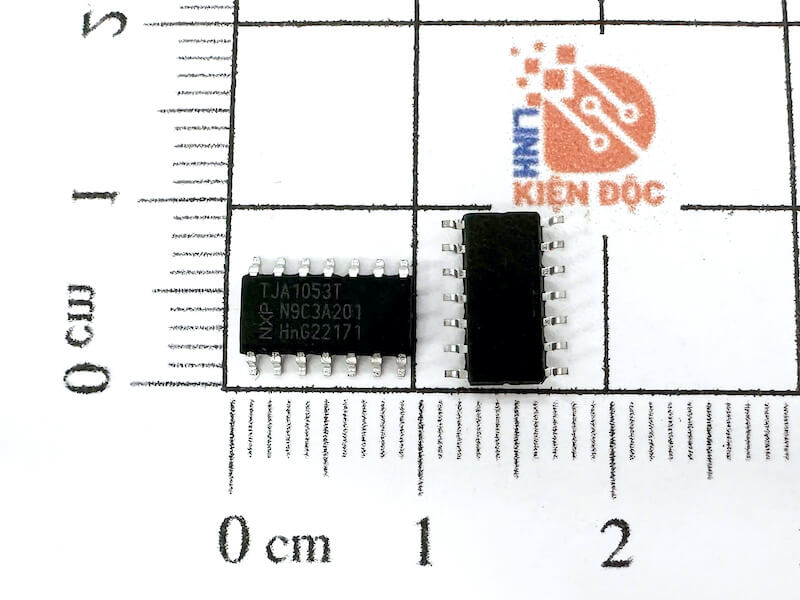

TJA1053T IC thu–phát CAN tốc độ SOP-14 3.9mm
28,000₫
Mã sản phẩm: TJA1053T
Loại linh kiện: IC
Kiểu chân: SOP-14
Hình thức : Mới
Tình trạng : Còn hàng
Vị trí: T18-73
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
GIỚI THIỆU CHUNG TJA1053T – IC THU PHÁT CAN TỐC ĐỘ THẤP SOP-14 3,9 MM
TJA1053T là IC thu phát CAN tốc độ thấp, được sử dụng làm giao tiếp giữa bộ điều khiển CAN của vi điều khiển và đường truyềnCAN vật lý. Linh kiện được thiết kế đặc biệt cho các hệ thống cần khả năng chịu lỗi trên đường truyền CAN, thường được sử dụng trong các thiết bị điện tử ô tô.
TJA1053T có 14 chân, sử dụng dạng vỏ SO14/SOP-14 với bề rộng thân khoảng 3,9 mm. IC hỗ trợ tốc độ truyền dữ liệu CAN tối đa khoảng 125 kbit/s.
1. Đặc điểm
- IC thu phát CAN tốc độ thấp.
- Hỗ trợ giao tiếp CAN hai chiều.
- Tốc độ truyền tối đa khoảng 125 kbit/s.
- Có khả năng chịu lỗi trên đường truyền CAN.
- Hỗ trợ phát hiện một số trạng thái lỗi của bus.
- Có chức năng đánh thức hệ thống Wake-up.
- Hỗ trợ các chế độ Normal, Standby và Sleep.
- Có chân báo lỗi NERR.
- Có chức năng bảo vệ quá nhiệt.
- Có giới hạn dòng cho tầng truyền CAN.
- Hỗ trợ nguồn logic 5V.
- Có thể làm việc với nguồn điện áp ắc quy trong hệ thống ô tô.
- Vỏ SO14 nhỏ gọn, phù hợp với thiết kế PCB SMD.
2. Cấu tạo
TJA1053T được cấu tạo từ nhiều khối chức năng bên trong, bao gồm:
- Khối truyền CAN: nhận tín hiệu logic TXD từ bộ điều khiển CAN và chuyển thành tín hiệu điện trên CANH và CANL.
- Khối nhận CAN: nhận tín hiệu từ CANH và CANL, sau đó chuyển thành tín hiệu logic RXD.
- Khối phát hiện lỗi: giám sát trạng thái của đường truyền CAN.
- Khối Wake-up: phát hiện tín hiệu đánh thức hệ thống.
- Khối điều khiển chế độ hoạt động: quản lý Normal, Standby và Sleep.
- Khối bảo vệ quá nhiệt: bảo vệ IC khi nhiệt độ hoạt động quá cao.
- Khối giới hạn dòng: hạn chế dòng điện khi xảy ra điều kiện bất thường trên đường CAN.
- Khối điều khiển nguồn: quản lý nguồn VCC, BAT và tín hiệu INH.
3. Chức năng các chân
TJA1053T có tổng cộng 14 chân:
| Chân | Ký hiệu | Chức năng |
|---|---|---|
| 1 | INH | Ngõ ra điều khiển nguồn hoặc bộ ổn áp bên ngoài |
| 2 | TXD | Ngõ vào dữ liệu truyền CAN |
| 3 | RXD | Ngõ ra dữ liệu nhận CAN |
| 4 | NERR | Ngõ ra báo lỗi |
| 5 | STB | Điều khiển chế độ Standby |
| 6 | EN | Chân cho phép hoạt động |
| 7 | WAKE | Ngõ vào đánh thức |
| 8 | RTH | Kết nối mạch kết thúc phía CANH |
| 9 | RTL | Kết nối mạch kết thúc phía CANL |
| 10 | VCC | Nguồn cung cấp cho mạch logic |
| 11 | CANH | Đường truyền CAN High |
| 12 | CANL | Đường truyền CAN Low |
| 13 | GND | Mass |
| 14 | BAT | Nguồn điện áp ắc quy |

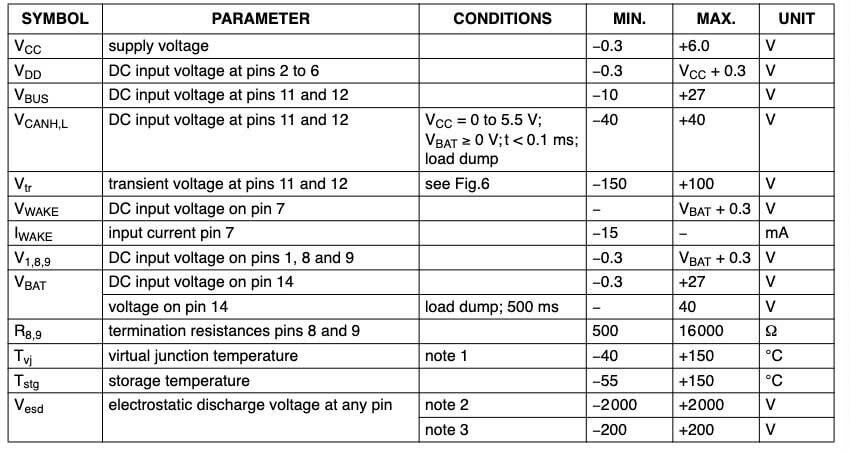

4. Thông số kỹ thuật

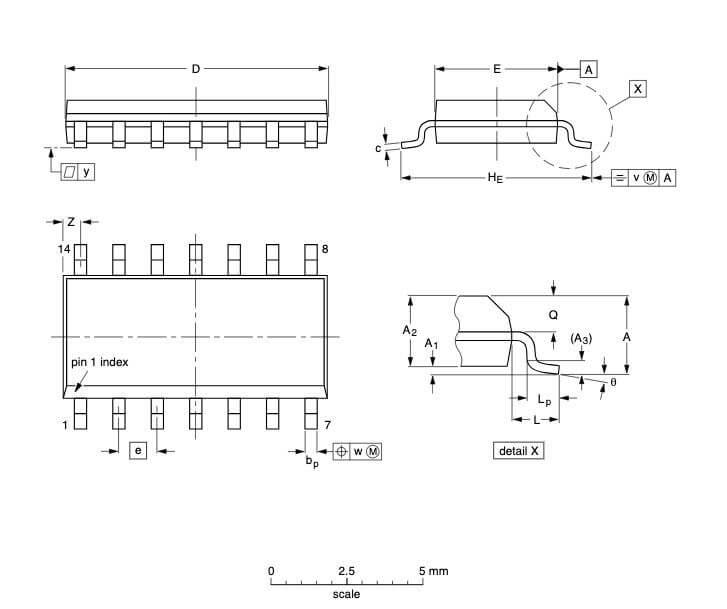

5. Kích thước
6. Ứng dụng
TJA1053T được sử dụng trong nhiều hệ thống giao tiếp CAN tốc độ thấp, đặc biệt là các thiết bị điện tử ô tô.
Các ứng dụng tiêu biểu:
- Hệ thống mạng CAN trên ô tô.
- Bộ điều khiển thân xe.
- Hệ thống điều khiển cửa xe.
- Điều khiển kính điện.
- Điều khiển ghế điện.
- Hệ thống chiếu sáng.
- Hệ thống điều hòa ô tô.
- Bảng điều khiển.
- Các module điện tử trên xe.
- Thiết bị chẩn đoán ô tô.
- Bộ điều khiển công nghiệp sử dụng CAN.
- Các thiết bị sử dụng vi điều khiển có tích hợp CAN Controller.
