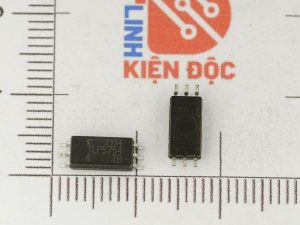

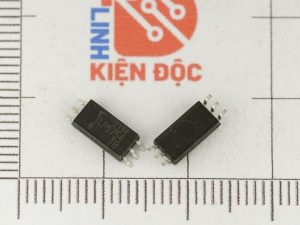

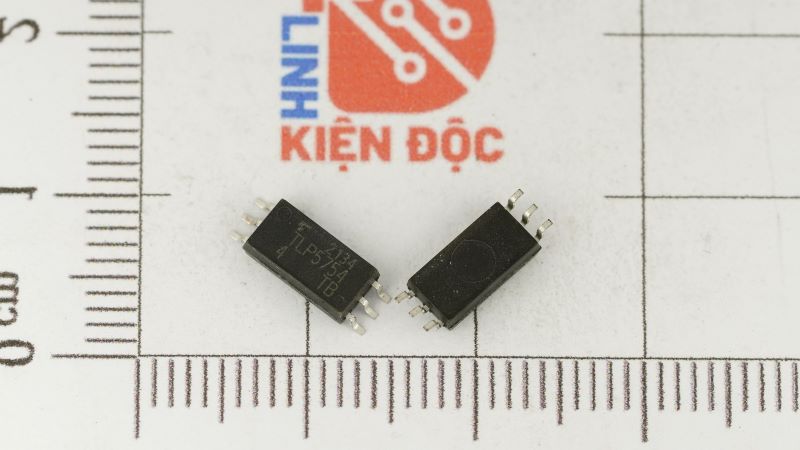

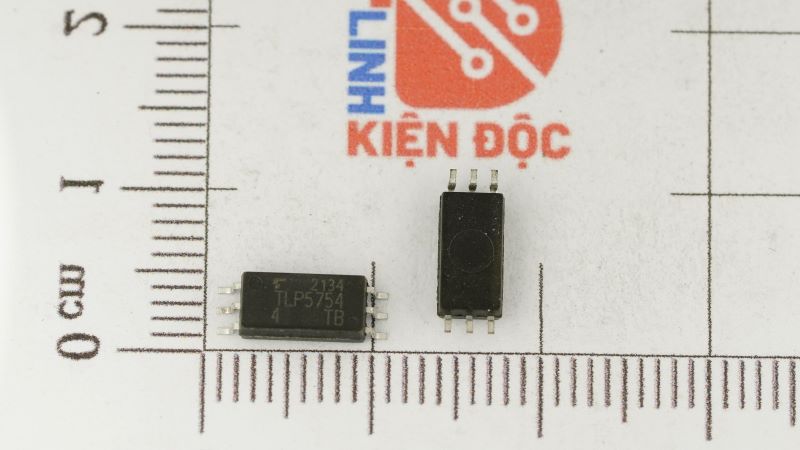

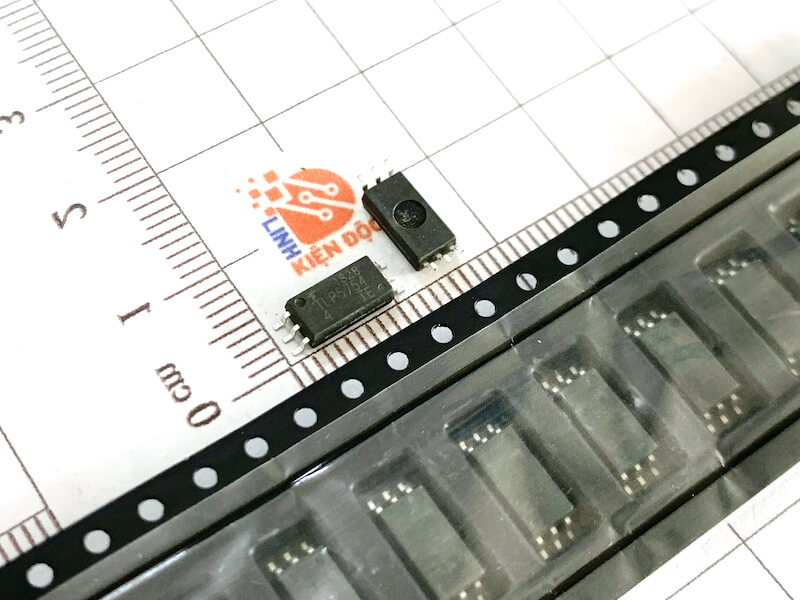

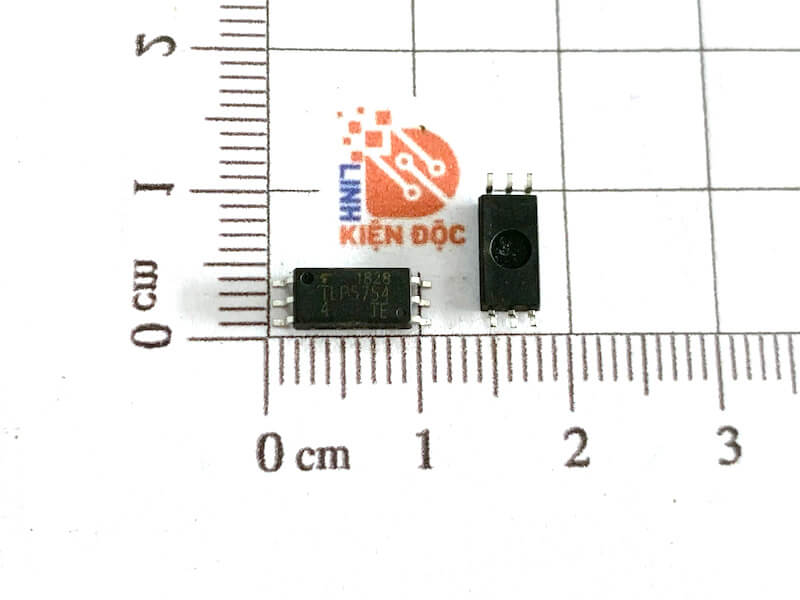

TLP5754 SOP6 Photo-IC

banlinhkiendientu.com là đơn vị chuyên cung cấp Opto TLP5754 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Mô tả Opto TLP5754

TLP5754 bao gồm một đèn LED hồng ngoại và bộ tách sóng quang tốc độ cao, độ khuếch đại cao tích hợp và được đặt trong gói SO6L 6 chân. TLP5754 nhỏ hơn 50% so với gói DIP 8 chân và đáp ứng yêu cầu gia cố yêu cầu lớp cách điện của tiêu chuẩn an toàn quốc tế. Do đó, diện tích lắp đặt có thể giảm xuống thiết bị yêu cầu phải có giấy chứng nhận tiêu chuẩn an toàn. TLP5754 có tấm chắn faraday bên trong cung cấp khả năng miễn nhiễm nhất thời ở chế độ chung được đảm bảo là ±35 kV/μs. Đặc biệt, TLP5754 có đầu ra từ đường ray đến đường ray, và điều này cho phép hoạt động ổn định và hiệu suất chuyển mạch tốt hơn trong hệ thốngđCẶTLP5754

Đặc trưng TLP5754

• Loại logic đệm (đầu ra cực totem
• Dòng điện cực đại đầu ra: ±4,0 A (tối đa)
• Nhiệt độ hoạt động: -40 đến 110
• Dòng cung cấp: 3,0 mA (tối đa)
• Điện áp cung cấp: 15 đến 30 V
• Dòng điện đầu vào ngưỡng: 4 mA (tối đa)
• Thời gian trễ lan truyền: tpHL/tpLH = 150 ns (tối đa)
• Miễn nhiễm nhất thời ở chế độ chung: ±35 kV/μs (phút)
• Điện áp cách ly: 5000 Vrms (phút) (10) Tiêu chuẩn an toàn

Ứng dụng Opto TLP5754

• Bếp từ và thiết bị gia dụng
• Biến tần công nghiệp
• Biến tần điều hòa
• Trình điều khiển cổng MOSFET
• Trình điều khiển cổng IGBT

Sơ đồ chân TLP5754

Sơ đồ mạch TLP5754

Bảng chân lí TLP5754

Kích thước TLP5754

Bảng thông số TLP5754

Xem thêm nhiều sản phẩm OPTO họ TLP khác

Datasheet TLP5754
