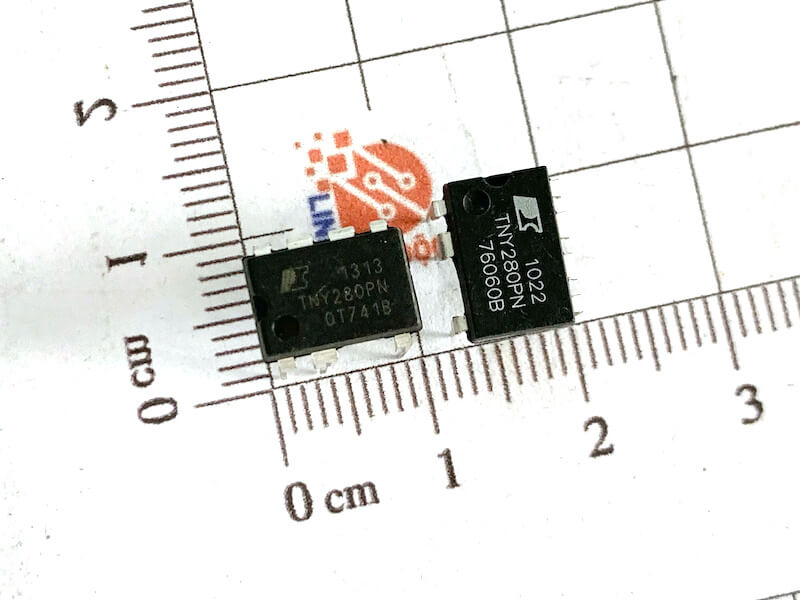

IC Nguồn TNY280PN, TNY 280PN DIP-7 hàng chính hãng

Giới thiệu

• TinySwitch-III kết hợp MOSFET nguồn 700 V, bộ tạo dao động, nguồn dòng chuyển mạch điện áp cao, giới hạn dòng điện (người dùng lựa chọn) và mạch ngắt nhiệt. Họ IC sử dụng sơ đồ điều khiển BẬT / TẮT và đưa ra giải pháp thiết kế linh hoạt với chi phí hệ thống thấp và khả năng cấp nguồn mở rộng.

Điểm nổi bật của sản phẩm

Chi phí hệ thống thấp nhất với tính linh hoạt nâng cao

• Điều khiển BẬT / TẮT đơn giản, không cần bù vòng
• Giới hạn dòng điện có thể lựa chọn thông qua giá trị tụ điện BP / M – Giới hạn dòng điện cao hơn mở rộng công suất đỉnh hoặc trong các ứng dụng khung mở, công suất liên tục tối đa – Giới hạn dòng điện thấp hơn cải thiện hiệu quả trong bộ điều hợp / bộ sạc đi kèm – Cho phép lựa chọn TinySwitch-III tối ưu bằng cách hoán đổi thiết bị mà không cần thiết kế lại mạch khác
• Dung sai thông số I2f chặt chẽ giúp giảm chi phí hệ thống – Tối đa hóa MOSFET và phân phối điện từ – Giảm thiểu công suất quá tải tối đa, giảm chi phí biến áp, kẹp sơ cấp và thứ cấp linh kiện
• Mở rộng thời gian BẬT – mở rộng phạm vi điều chỉnh dòng thấp / thời gian giữ để giảm điện dung số lượng lớn đầu vào
• Tự phân cực: không có thành phần phân cực hoặc thành phần phân cực
• Ghép tần số làm giảm chi phí bộ lọc EMI
• Pin-out đơn giản hóa quá trình tản nhiệt cho PCB
• Các chân SOURCE không gây tiếng ồn về điện cho EMI thấp

Các tính năng an toàn và độ tin cậy nâng cao

• Bảo vệ ngắt nhiệt độ trễ chính xác với khả năng phục hồi tự động giúp loại bỏ nhu cầu đặt lại thủ công
• Tự động khởi động lại được cải tiến cung cấp <3% công suất tối đa trong các điều kiện lỗi vòng ngắn và vòng hở
• Ngắt quá áp đầu ra với Zener tùy chọn
• Điện áp thấp hơn đường dây ngưỡng phát hiện được đặt bằng cách sử dụng một điện trở tùy chọn duy nhất
• Số lượng linh kiện rất thấp giúp tăng cường độ tin cậy và cho phép bố trí bảng mạch in một mặt
• Băng thông cao giúp bật nhanh mà không bị vượt quá và đáp ứng tải thoáng qua tuyệt vời • Rò rỉ kéo dài giữa DRAIN và tất cả các chân khác cải thiện trường độ tin cậy

EcoSmart®– Cực kỳ tiết kiệm năng lượng

• Dễ dàng đáp ứng tất cả các quy định về hiệu quả năng lượng toàn cầu
• Không tải <150 mW ở 265 VAC không có cuộn dây phân cực, <50 mW với cuộn dây phân cực
• Điều khiển BẬT / TẮT cung cấp hiệu suất liên tục khi tải rất nhẹ – lý tưởng cho các quy định bắt buộc của CEC và các yêu cầu về chế độ chờ 1 W PC

Cấu trúc bên trong

Sơ đồ chân và chức năng các chân

Chân DRAIN (D): Chân này là kết nối cống MOSFET nguồn. Nó cung cấp dòng điện hoạt động bên trong cho cả hoạt động khởi động và trạng thái ổn định

Chân BYPASS / MULTI-FUNCTION (BP / M): Chân này có nhiều chức năng:

1. Nó là điểm kết nối cho một tụ điện rẽ nhánh bên ngoài cho nguồn cung cấp 5,85 V được tạo bên trong.
2. Nó là một bộ chọn chế độ cho giá trị giới hạn hiện tại, tùy thuộc vào giá trị của điện dung được thêm vào. Sử dụng tụ điện 0,1 μF dẫn đến giá trị giới hạn dòng điện tiêu chuẩn. Việc sử dụng tụ điện 1 μF dẫn đến giới hạn dòng điện được giảm xuống mức giới hạn của thiết bị tiếp theo có kích thước nhỏ hơn. Việc sử dụng tụ điện 10 μF dẫn đến giới hạn hiện tại được tăng lên ở kích thước thiết bị lớn hơn tiếp theo cho TNY275-280.
3. Nó cung cấp một chức năng tắt máy. Khi dòng điện vào chân rẽ nhánh vượt quá 5,5 mA, thiết bị sẽ đóng ngắt cho đến khi điện áp BP / M giảm xuống dưới 4,9 V, trong khi ngắt nguồn. Điều này có thể được sử dụng để cung cấp chức năng quá áp đầu ra với Zener được kết nối từ chân BP / M với nguồn cung cấp cuộn dây phân cực.

Chân kích hoạt / DƯỚI ÁP (EN / UV): Chân này có chức năng kép: kích hoạt đầu vào và cảm nhận điện áp dưới dòng. Trong quá trình hoạt động bình thường, việc chuyển đổi nguồn MOSFET được điều khiển bởi chân này. Việc chuyển mạch MOSFET được kết thúc khi dòng điện lớn hơn dòng ngưỡng được rút ra từ chân này. Quá trình chuyển đổi tiếp tục khi dòng điện được kéo từ chân cắm xuống thấp hơn dòng điện ngưỡng. Điều biến dòng ngưỡng làm giảm xung nhóm. Dòng ngưỡng là giữa 60 μA và 115 μA

Chân EN / UV cũng cảm nhận điều kiện điện áp dưới dòng thông qua một điện trở bên ngoài được kết nối với điện áp dòng DC. Nếu không có điện trở bên ngoài nào được kết nối với chân này, TinySwitch-III sẽ phát hiện sự vắng mặt của nó và vô hiệu hóa chức năng điện áp dưới đường dây

Chân SOURCE (S): Chân này được kết nối nội bộ với nguồn MOSFET đầu ra để trở lại nguồn điện áp cao và mạch điều khiển chung

Kích thước TNY280PN

Mạch ứng dụng cơ bản của TNY280PN
