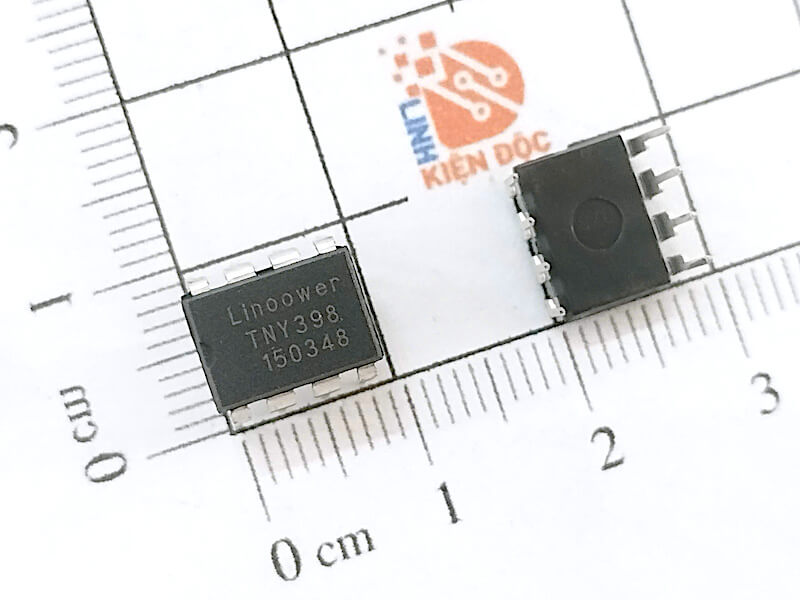

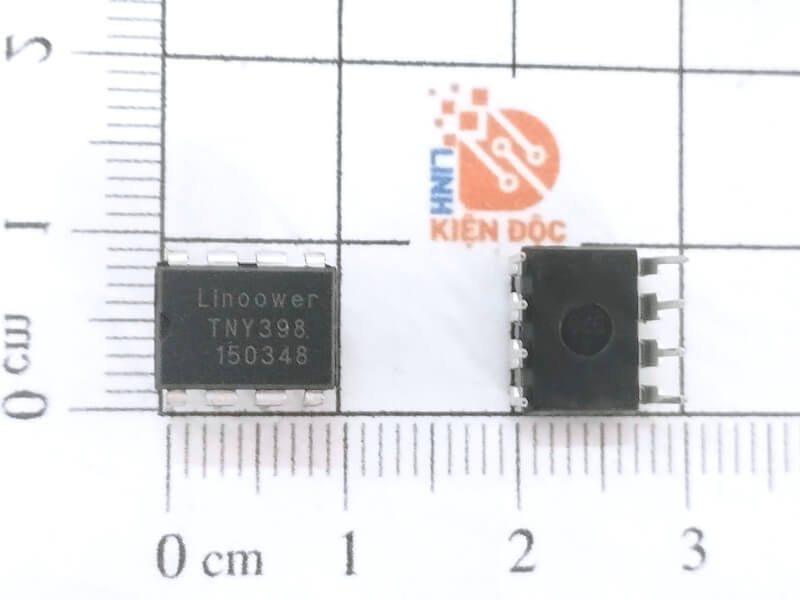

TNY398PN IC nguồn DIP-8

TNY398PN là IC nguồn chuyển mạch thuộc dòng TinySwitch của Power Integrations, được thiết kế cho các bộ nguồn AC-DC công suất thấp. IC tích hợp phần tử chuyển mạch công suất cao cùng mạch điều khiển, giúp giảm số lượng linh kiện bên ngoài và đơn giản hóa thiết kế nguồn. Dòng TinySwitch của Power Integrations được ứng dụng trong các bộ nguồn chờ, nguồn TV, set-top box, adapter và các thiết bị điện tử dân dụng.

Chức năng của TNY398PN

TNY398PN được sử dụng làm IC điều khiển và chuyển mạch trong nguồn AC-DC. Thay vì sử dụng một MOSFET công suất và IC PWM riêng biệt, dòng TinySwitch tích hợp phần tử chuyển mạch với mạch điều khiển trong cùng một IC.

Các chức năng chính:

• Đóng cắt nguồn trong bộ nguồn switching.
• Điều khiển năng lượng truyền qua biến áp nguồn xung.
• Hỗ trợ thiết kế nguồn AC-DC nhỏ gọn.
• Tích hợp giới hạn dòng.
• Bảo vệ quá nhiệt.
• Hỗ trợ điều khiển ON/OFF đơn giản.
• Giảm số lượng linh kiện ngoại vi.

Ứng dụng

TNY398PN có thể được sử dụng trong các thiết kế nguồn chuyển mạch thuộc nhóm TinySwitch, chẳng hạn:

• Nguồn phụ trợ thiết bị điện tử.
• Nguồn chờ cho TV.
• Set-top box.
• Adapter công suất thấp.
• Bộ sạc.
• Thiết bị điện tử gia dụng.
• Nguồn điều khiển cho các bo mạch điện tử.

Power Integrations mô tả dòng TinySwitch cho các ứng dụng như nguồn chờ PC/TV/VCR, set-top box, adapter và bộ sạc điện thoại.

Thông số kỹ thuật TNY398PN

Thông số	Giá trị
Mã sản phẩm	TNY398PN
Hãng	Power Integrations
Loại linh kiện	IC nguồn chuyển mạch
Dòng sản phẩm	TinySwitch
Package	DIP-8
Kiểu lắp	Through-Hole
Chức năng	AC-DC switching power supply
Điều khiển	ON/OFF
Phần tử công suất	Tích hợp trong IC
Bảo vệ	Giới hạn dòng, bảo vệ nhiệt*
Ứng dụng	Nguồn xung, nguồn phụ trợ

* Cấu hình bảo vệ cụ thể cần đối chiếu datasheet đúng mã TNY398PN trước khi sử dụng.

Ưu điểm

Tích hợp cao

IC nguồn TinySwitch tích hợp phần tử chuyển mạch và mạch điều khiển, giúp giảm số lượng linh kiện cần thiết so với thiết kế sử dụng MOSFET và bộ điều khiển PWM rời.

Thiết kế nguồn đơn giản

Cơ chế điều khiển ON/OFF của dòng TinySwitch không yêu cầu mạch bù vòng điều khiển phức tạp như một số kiến trúc PWM truyền thống.

Có chức năng bảo vệ

Dòng TinySwitch được Power Integrations tích hợp current limit và thermal protection, giúp tăng khả năng bảo vệ IC trong các tình trạng tải bất thường.

Lưu ý khi thay thế TNY398PN

Khi thay IC nguồn trên bo mạch, không nên chỉ dựa vào việc cùng package DIP-8. Cần đối chiếu:

• Mã IC đầy đủ.
• Sơ đồ chân.
• Điện áp chịu đựng của phần tử công suất.
• Giới hạn dòng.
• Công suất nguồn.
• Tần số chuyển mạch.
• Kiểu bảo vệ.
• Yêu cầu của biến áp xung và mạch hồi tiếp.

Đặc biệt, các IC thuộc họ TinySwitch có nhiều thế hệ và mã khác nhau. Ví dụ, Power Integrations có TinySwitch-II, TinySwitch-III, TinySwitch-PK, TinySwitch-LT và TinySwitch-4 với đặc tính và mức công suất khác nhau.
