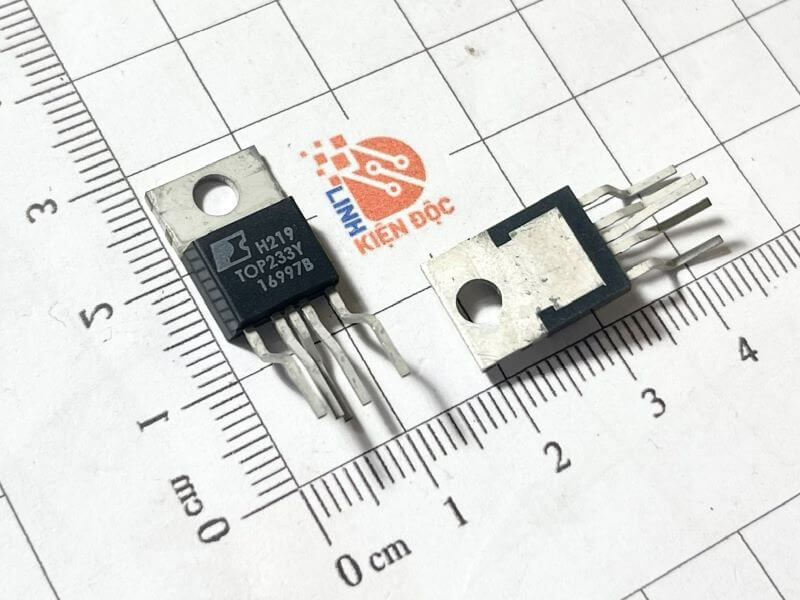

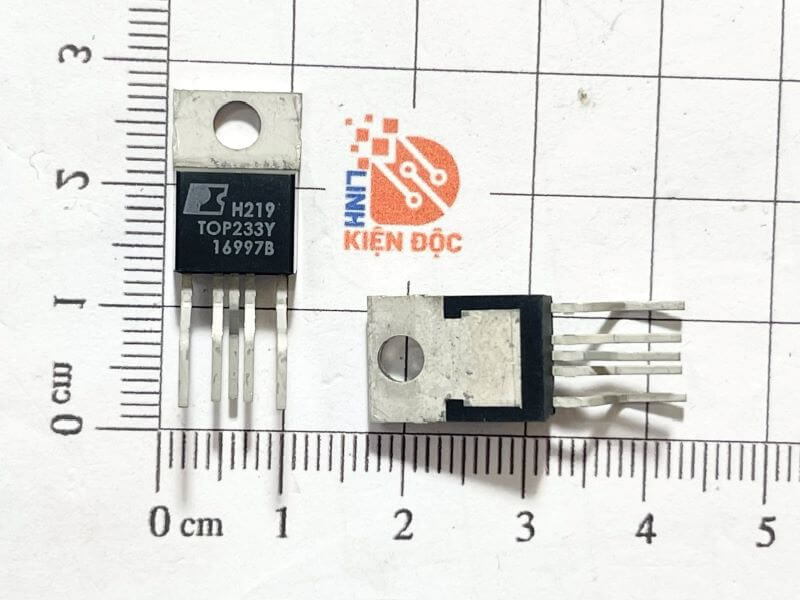

TOP233Y, TOP233YN IC nguồn TO-220 nhập khẩu (loại đắt)

Giới thiệu về TOP233Y

TOP233Y là IC nguồn thuộc học TOPSwitch-FX sử dụng cấu trúc liên kết TOPSwitch đã được chứng minh và tích hợp nhiều chức năng mới một cách hiệu quả về mặt chi phí giúp giảm chi phí hệ thống, đồng thời, cải thiện tính linh hoạt trong thiết kế, hiệu suất và hiệu quả năng lượng. Giống như TOPSwitch, MOSFET công suất cao, điều khiển PWM, bảo vệ lỗi và mạch điều khiển khác đều được tích hợp trên một chip CMOS duy nhất nhưng có thêm hai đầu cuối. Đầu tiên là chân MULTI-FUNCTION (M), thực hiện tắt dòngOV/UV có thể lập trình và chuyển tiếp dòng/giảm DCMAX với điện áp đường dây. Thay vào đó, cùng một chân có thể được sử dụng để đặt giới hạn dòng điện chính xác bên ngoài. Trong cả hai trường hợp, chân này cũng có thể được sử dụng để BẬT/TẮT từ xa hoặc để đồng bộ bộ tạo dao động với tín hiệu tần số thấp hơn bên ngoài. Thiết bị đầu cuối được thêm vào thứ hai là chân FREQUENCY (F) và chỉ có trong gói Y. Chân này cung cấp tùy chọn nửa tần số khi được kết nối với ĐIỀU KHIỂN (C) thay vì NGUỒN (S).



Đặc điểm nổi bật TOP233Y

• Thiết kế tích hợp cao: Tích hợp cả phần công suất và điều khiển trong một chip duy nhất, giúp giảm số lượng linh kiện ngoại vi và kích thước mạch.
• Hiệu suất cao: Được tối ưu hóa để cung cấp hiệu suất cao, giảm tổn thất điện năng trong quá trình chuyển mạch, đặc biệt trong các ứng dụng có tải thấp.
• Tần số hoạt động cố định: 100 kHz, giúp giảm nhiễu điện từ (EMI) và tăng tính ổn định của nguồn.
• Bảo vệ quá nhiệt, quá áp, quá dòng: TOP233Y có các cơ chế bảo vệ để đảm bảo an toàn cho mạch và linh kiện trong trường hợp quá tải, nhiệt độ cao hoặc quá dòng.
• Chế độ hoạt động với tải thấp: Tự động chuyển sang chế độ tiết kiệm năng lượng khi tải giảm, giảm tiêu thụ điện khi không sử dụng.



Thông số kỹ thuật TOP233Y

• Điện áp đầu vào: Hỗ trợ điện áp đầu vào từ 85V đến 265V AC, thích hợp cho ứng dụng trên toàn cầu.
• Tần số hoạt động: 100 kHz (cố định).
• Công suất đầu ra: Tùy vào cấu hình mạch và điều kiện làm việc, TOP233Y có thể hỗ trợ các thiết kế với công suất đầu ra từ 30W đến 50W.
• Hiệu suất: Hiệu suất cao, lên tới 80-90% tùy vào cấu trúc mạch và điều kiện tải.
• Dòng tiêu thụ không tải: Rất thấp, dưới 1 mA ở chế độ không tải.



Sơ đồ khối chức năng TOP233Y

Ứng dụng của TOP233Y

• Nguồn cung cấp điện cho thiết bị điện tử: Sử dụng rộng rãi trong các bộ nguồn chuyển mạch cho máy tính, máy tính bảng, TV, máy in và các thiết bị tiêu dùng khác.
• Bộ sạc và adapter: Được sử dụng trong các bộ sạc di động, adapter nguồn cho thiết bị cầm tay, máy tính và các thiết bị gia dụng.
• Thiết bị viễn thông: TOP233Y cũng được ứng dụng trong các bộ nguồn cho thiết bị viễn thông, router và modem.
• Ứng dụng công nghiệp và thương mại: Các bộ nguồn chuyển mạch trong các thiết bị công nghiệp nhỏ, đèn LED và hệ thống điều khiển tự động hóa.

Sơ đồ chân TOP233Y

• Chân DRAIN (D): Đầu ra xả MOSFET nguồn điện áp cao. Dòng điện khởi động bên trong được rút ra từ chân này thông qua nguồn điện áp cao được chuyển mạch. Điểm cảm nhận giới hạn dòng điện bên trong dòng điện thoát.
• Chân CONTROL (C): Chân đầu vào dòng phản hồi và bộ khuếch đại lỗi để điều khiển chu kỳ nhiệm vụ. Kết nối bộ điều chỉnh shunt bên trong để cung cấp dòng điện phân cực bên trong trong quá trình hoạt động bình thường. Nó cũng được sử dụng làm điểm kết nối cho đường dẫn nguồn và tụ điện tự động khởi động lại/bù.
• Chân MULTI-FUNCTION (M): Chân đầu vào cho OV, UV, chuyển tiếp dòng với giảm DCMAX, giới hạn dòng đặt bên ngoài, BẬT/TẮT và đồng bộ hóa từ xa. Kết nối với chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này và làm cho TOPSwitch-FX hoạt động trong ba chế độ đầu cuối đơn giản (như TOPSwitch-II).
• Chân FREQUENCY (F): (chỉ gói Y) Chân đầu vào để chọn tần số chuyển mạch: 132 kHz nếu được kết nối với chân NGUỒN và 66 kHz nếu được kết nối với chân ĐIỀU KHIỂN Tần số chuyển mạch được đặt bên trong chỉ cho hoạt động 132 kHz trong các gói P và G.
• Chân SOURCE (S): Kết nối nguồn MOSFET đầu ra cho nguồn điện áp cao trở lại. Mạch điều khiển phía sơ cấp điểm chung và điểm tham chiếu
