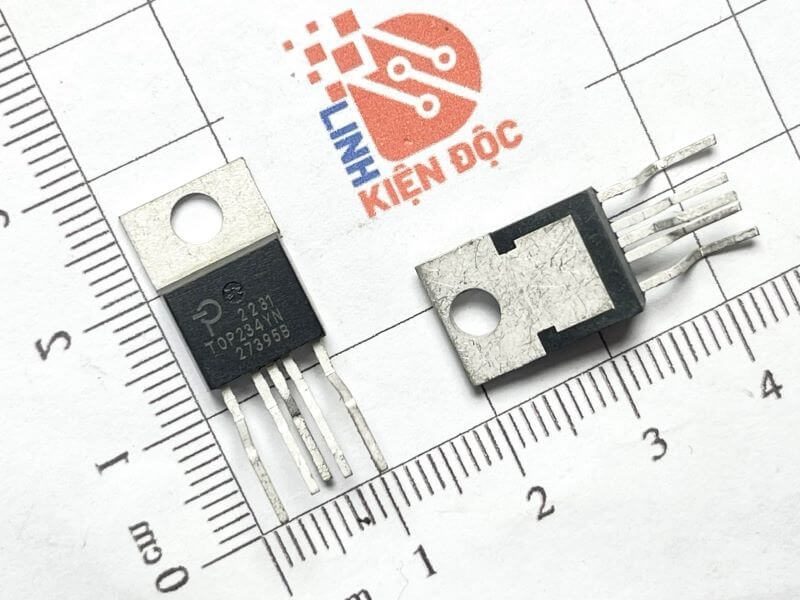

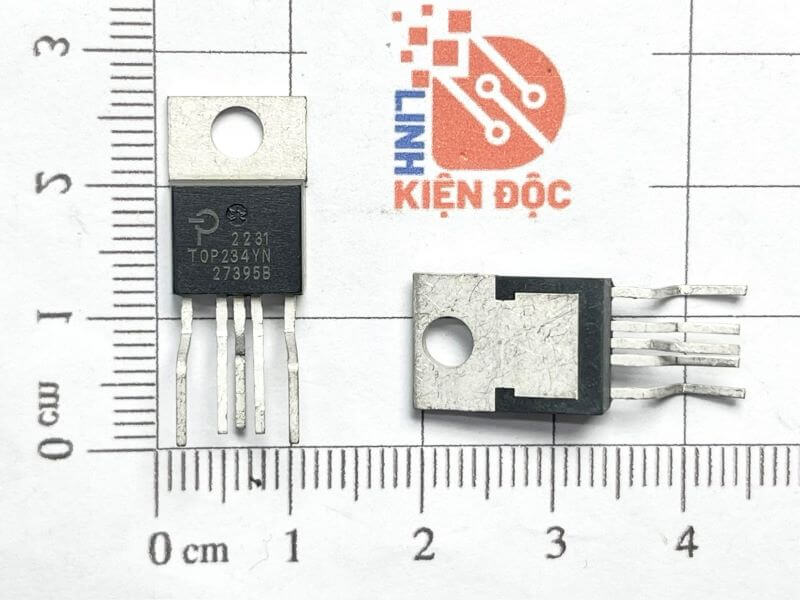

TOP234YN TOP234 IC nguồn chính hãng Power Integrations TO-220

Giới thiệu về IC TOP234

TOP234 là IC thuộc họ TOPSwitch-FX sử dụng cấu trúc TOPSwitch đã được chứng minh và tích hợp hiệu quả nhiều chức năng mới giúp giảm chi phí hệ thống và đồng thời cải thiện tính linh hoạt trong thiết kế, hiệu suất và hiệu quả năng lượng. Giống như TOPSwitch, MOSFET công suất điện áp cao, điều khiển PWM, bảo vệ lỗi và mạch điều khiển khác đều được tích hợp vào một chip CMOS duy nhất, nhưng có thêm hai đầu cuối. Đầu tiên là chân ĐA CHỨC NĂNG (M), thực hiện chức năng tắt dòng OV/UV có thể lập trình và cấp dòng thuận/giảm DCMAX với điện áp đường dây. Có thể sử dụng cùng một chân để đặt giới hạn dòng điện chính xác bên ngoài. Trong cả hai trường hợp, chân này cũng có thể được sử dụng để BẬT/TẮT từ xa hoặc để đồng bộ hóa bộ dao động với tín hiệu tần số thấp hơn bên ngoài. Đầu cuối bổ sung thứ hai là chân TẦN SỐ (F) và chỉ có trong gói Y. Chân này cung cấp tùy chọn nửa tần số khi được kết nối với CONTROL (C) thay vì SOURCE (S). Các tính năng trên các chân mới có thể bị vô hiệu hóa bằng cách nối tắt chúng với SOURCE, cho phép thiết bị hoạt động ở ba đầu cuối.

Sơ đồ chân TOP234

DRAIN (D) Pin: Ngõ ra MOSFET điện áp cao. Dòng điện phân cực khởi động bên trong được lấy từ chân này qua nguồn dòng điện áp cao được chuyển mạch. Điểm cảm biến giới hạn dòng điện bên trong cho dòng điện thoát.
CONTROL (C) Pin: Bộ khuếch đại lỗi và chân đầu vào dòng điện phản hồi để điều khiển chu kỳ nhiệm vụ. Kết nối bộ điều chỉnh phân luồng bên trong để cung cấp dòng điện phân cực bên trong trong quá trình hoạt động bình thường. Nó cũng được sử dụng làm điểm kết nối cho tụ điện bỏ qua nguồn cung cấp và tự động khởi động lại/bù.
ĐA CHỨC NĂNG (M) Pin: Chân đầu vào cho OV, UV, cấp nguồn trực tiếp với giảm DCMAX, giới hạn dòng điện cài đặt bên ngoài, BẬT/TẮT từ xa và đồng bộ hóa. Kết nối với chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này và khiến TOPSwitch-FX hoạt động ở chế độ ba đầu cuối đơn giản (như TOPSwitch-II).
FREQUENCY (F) Pin: (chỉ gói Y) Chân đầu vào để chọn tần số chuyển mạch: 132 kHz nếu được kết nối với chân SOURCE và 66 kHz nếu được kết nối với chân CONTROL.Tần số chuyển mạch được thiết lập nội bộ cho hoạt động chỉ 132 kHz trong các gói P và G.
NGUỒN (S) Pin: Kết nối nguồn MOSFET đầu ra để trả về nguồn điện áp cao. Mạch điều khiển phía sơ cấp chung và điểm tham chiếu.

Sơ đồ khối chức năng TOP234

Thông số kỹ thuật TOP234

Kích thước IC TOP234

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet TOP234
