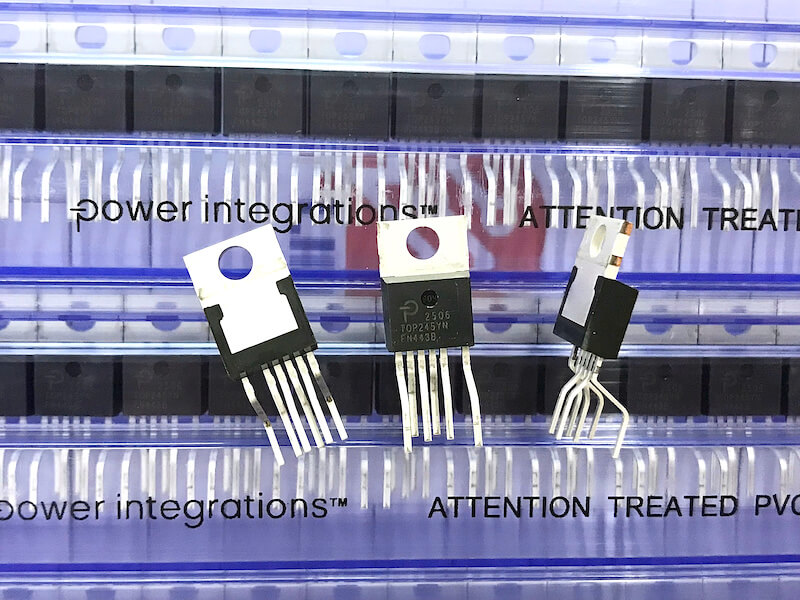

TOP245YN IC nguồn 40W TO-220 nhập khẩu chính hãng Power Integrations (loại đắt)

Giới thiệu IC TOP245YN

• TOP245YN là IC nguồn thuộc họ TOPSwitch-GX được sản xuất bởi hãng Power Integrations – một trong những hãng sản xuất linh kiện lớn hàng đầu thế giới. TOP245YN được sản xuất nhằm đáp ứng các yêu cầu tích hợp hiệu quả chi phí MOSFET công suất cao, điều khiển xung điện, bảo vệ lỗi và mạch điều khiển khác vào một chip CMOS duy nhất. Nhiều chức năng mới được tích hợp để giảm chi phí hệ thống và cải thiện tính linh hoạt trong thiết kế, hiệu suất và hiệu quả năng lượng.

Sơ đồ chân IC TOP245YN

• Chân DRAIN (D): Đầu ra xả MOSFET nguồn điện áp cao. Dòng điện khởi động bên trong được rút ra từ chân này thông qua nguồn điện áp cao được chuyển mạch. Điểm cảm nhận giới hạn dòng điện bên trong đối với dòng xả.
• Chân CONTROL (C): Chân đầu vào dòng phản hồi và bộ khuếch đại lỗi để điều khiển chu kỳ nhiệm vụ. Kết nối bộ điều chỉnh shunt bên trong để cung cấp dòng điện phân cực bên trong trong quá trình hoạt động bình thường. Nó cũng được sử dụng làm điểm kết nối cho tụ điện bỏ qua nguồn cung cấp và tự động khởi động lại/bù.
• Chân LINE-SENSE (L): (chỉ gói Y, R hoặc F) Chân đầu vào cho OV, UV, chuyển tiếp dòng với khả năng giảm DCMAX, BẬT/TẮT từ xa và đồng bộ hóa. Kết nối tới chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này.
• Chân EXTERNAL CURRENT LIMIT (X): (chỉ gói Y, R hoặc F) Chân đầu vào để điều chỉnh giới hạn dòng điện bên ngoài, BẬT/TẮT từ xa và đồng bộ hóa. Kết nối tới chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này
• Chân MULTI-FUNCTION (M) Pin: (P or G package only): Chân này kết hợp các chức năng của chân LINE-SENSE (L) và chân GIỚI HẠN HIỆN TẠI NGOÀI (X) của gói Y thành một chân. Chân đầu vào cho OV, UV, chuyển tiếp dòng với khả năng giảm DCMAX, điều chỉnh giới hạn dòng điện bên ngoài, BẬT/TẮT từ xa và đồng bộ hóa. Kết nối với chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này và làm cho TOPSwitch-GX hoạt động ở chế độ ba đầu cuối đơn giản (như TOPSwitch-II).
• Chân FREQUENCY (F): (chỉ gói Y, R hoặc F) Chân đầu vào để chọn tần số chuyển mạch: 132 kHz nếu được kết nối với chân SOURCE và 66 kHz nếu được kết nối với chân ĐIỀU KHIỂN. Tần số chuyển mạch được đặt bên trong để hoạt động cố định ở tần số 132 kHz trong gói P và G.
• Chân SOURCE (S): Kết nối nguồn MOSFET đầu ra để hoàn trả nguồn điện áp cao. Mạch điều khiển phía sơ cấp điểm chung và điểm tham chiếu

Thông số kỹ thuật TOP245YN

Kích thước TOP245YN
