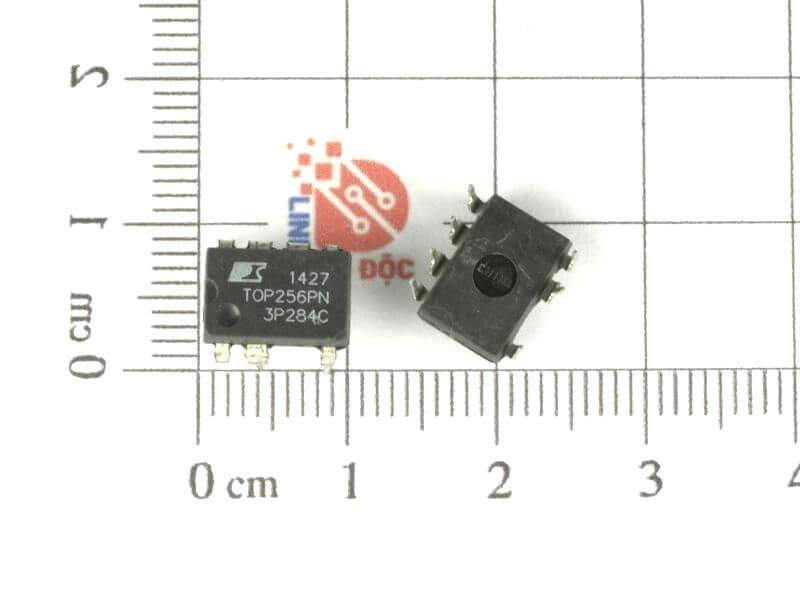

TOP256PN , TOP256P IC nguồn công suất 21W DIP-7 chính hãng P

IC nguồn TOP256PN với công suất 21W và kiểu chân DIP-7 nằm trong series TOPSwitch-HX kết hợp hiệu quả với MOSFET công suất 700 V, nguồn điện chuyển đổi điện áp cao, điều khiển PWM, bộ dao động, mạch tắt nhiệt, bảo vệ lỗi và mạch điều khiển khác trên thiết bị nguyên khối.

Đặc điểm nổi bật của sản phẩm :

• Chi phí hệ thống thấp hơn, linh hoạt thiết kế cao hơn
• Hoạt động đa chế độ tối đa hóa hiệu quả ở tất cả các tải
• Không yêu cầu tản nhiệt lên đến 35 W khi sử dụng các gói P, G và M với điện áp đầu vào chung và lên đến 48 W ở 230 VAC
• Bảo vệ quá áp đầu ra (OVP) được người dùng lập trình để tắt / tắt không chốt với thiết lập lại AC nhanh
• Phát hiện thiếu điện áp đường dây (UV) ngăn ngừa sự cố tắt
• Tắt quá dòng (OV) mở rộng giới hạn tăng dòng
• Giới hạn lập trình chính xác

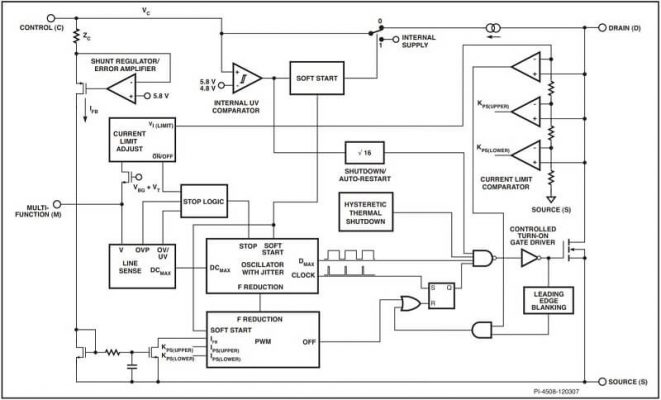

Sơ đồ khối chức năng:

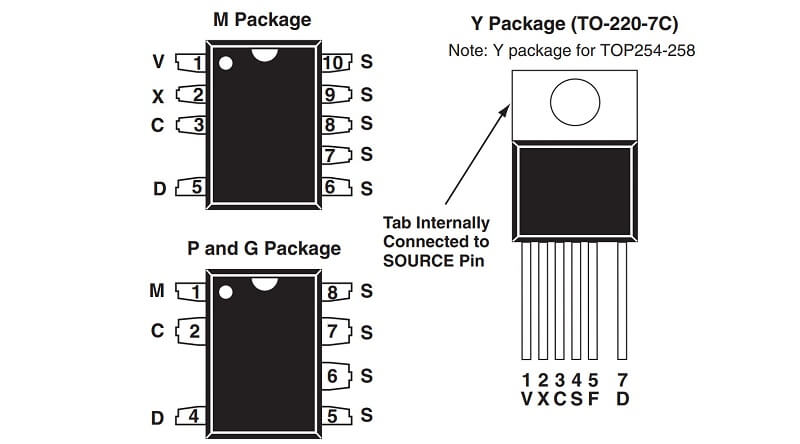

Sơ đồ chân và chức năng các chân

• DRAIN (D) Pin : Chân MOSFET DRAIN nguồn cao áp. Dòng phân cực khởi động bên trong được lấy từ chân này thông qua nguồn dòng điện cao áp được chuyển mạch. Điểm cảm nhận giới hạn hiện tại bên trong cho dòng chảy.
• CONTROL (C) Pin : Lỗi bộ khuếch đại và chân đầu vào dòng phản hồi để điều khiển chu kỳ nhiệm vụ. Kết nối bộ điều chỉnh shunt nội bộ để cung cấp dòng điện phân cực bên trong trong quá trình hoạt động bình thường. Nó cũng được sử dụng làm điểm kết nối cho đường vòng cung cấp và tự động khởi động lại / tụ bù
• SOURCE (S) Pin : Đầu ra kết nối nguồn MOSFET để trả lại nguồn điện áp cao. Sơ cấp mạch điều khiển phía chung và điểm tham chiếu.
• MULTI-FUNCTION (M) Pin : Chân này kết hợp các chức năng của chân OLTAGE MONITOR  (V) và chân EXTERNAL CURRENT LIMIT (X) của gói Y thành một chân. Chân đầu vào cho OV, UV, chuyển tiếp dòng với DCMAX.

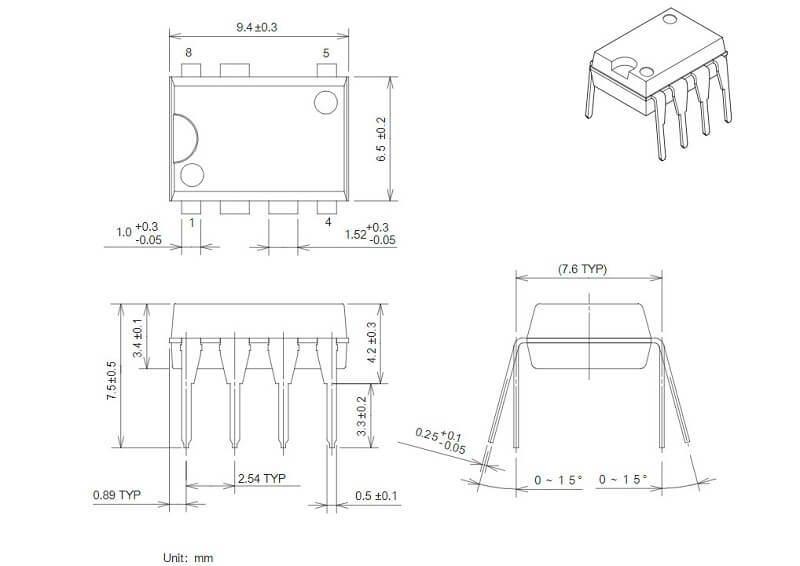

Kích thước IC

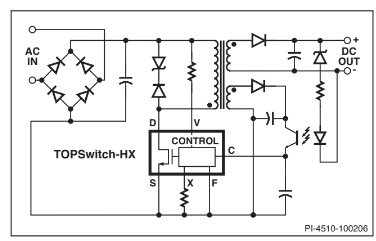

Mạch ứng dụng cơ bản của TOP256GN

Datasheet TOP256
