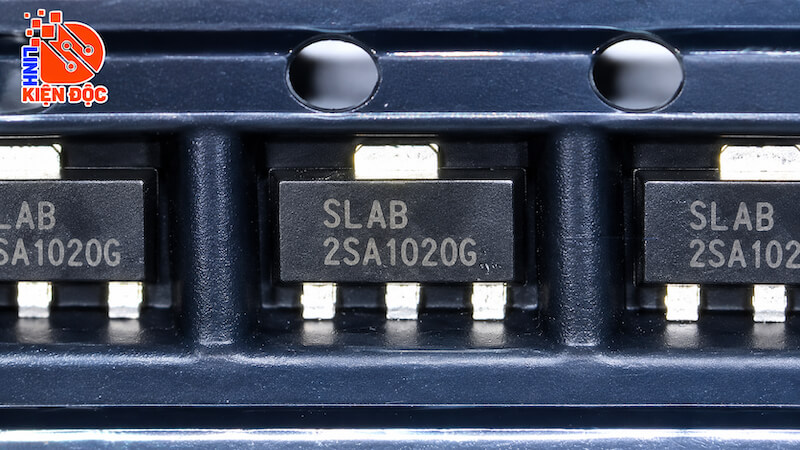

Transistor 2SA1020G kiểu chân SOT89
7,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
1. Giới thiệu chung về Transistor 2SA1020G
2SA1020G thuộc họ transistor lưỡng cực PNP, được thiết kế để sử dụng trong các mạch khuếch đại công suất, đóng cắt điện tử và điều khiển tải. Dòng 2SA1020 có điện áp cực góp – cực phát tối đa 50V và dòng điện cực góp tối đa 2A.
Phiên bản 2SA1020 sử dụng kiểu đóng gói SOT-89 có 3 chân kết nối, kích thước nhỏ gọn, phù hợp với công nghệ lắp ráp bề mặt SMD. Linh kiện có khả năng chịu dòng tương đối lớn, điện áp bão hòa thấp và tốc độ chuyển mạch nhanh.
Transistor thường được ứng dụng trong các mạch nguồn, mạch điều khiển động cơ nhỏ, mạch khuếch đại và thiết bị điện tử công nghiệp.
Lưu ý: Mã 2SA1020G của onsemi được ghi nhận ở dạng TO-92 chân cắm. Các thông số vỏ SOT-89 dưới đây áp dụng cho phiên bản 2SA1020 SMD tương ứng. Cần kiểm tra nhà sản xuất và mã đặt hàng để xác nhận đúng phiên bản trước khi thay thế linh kiện.
2. Đặc điểm và cấu tạo của Transistor 2SA1020G
Đặc điểm nổi bật
-
Là transistor lưỡng cực PNP sử dụng vật liệu bán dẫn silicon.
-
Điện áp cực góp – cực phát tối đa 50V.
-
Dòng điện cực góp liên tục tối đa 2A.
-
Công suất tiêu tán khoảng 500mW đối với phiên bản SOT-89 trong điều kiện tham khảo.
-
Điện áp bão hòa thấp, giúp giảm tổn hao khi đóng cắt.
-
Hệ số khuếch đại dòng điện hFE từ 70 đến 240.
-
Tần số chuyển tiếp điển hình khoảng 100MHz.
-
Phù hợp với các ứng dụng khuếch đại và chuyển mạch.
-
Kiểu đóng gói SOT-89 nhỏ gọn, có khả năng tản nhiệt qua chân kim loại.
-
Sử dụng công nghệ dán bề mặt SMD, thuận tiện cho việc lắp ráp PCB.
Cấu tạo
Transistor 2SA1020 được chế tạo theo công nghệ silicon epitaxial, gồm ba lớp bán dẫn P-N-P tạo thành hai tiếp giáp P-N.
Linh kiện có 3 cực chính:
| Cực | Ký hiệu | Chức năng |
|---|---|---|
| Emitter | E | Cực phát, thường nối với phía nguồn dương trong mạch PNP |
| Collector | C | Cực góp, kết nối với tải hoặc tầng khuếch đại |
| Base | B | Cực gốc, điều khiển dòng điện qua transistor |
Vỏ SOT-89 có một chân kim loại bản rộng giúp hỗ trợ truyền nhiệt từ linh kiện sang bo mạch PCB. Vị trí chân E, C và B cần được xác định theo sơ đồ chân của đúng nhà sản xuất.
Nguyên lý hoạt động
Transistor 2SA1020 hoạt động dựa trên nguyên lý điều khiển dòng điện giữa cực Emitter và Collector thông qua dòng điện tại cực Base.
-
Khi điện áp Base gần bằng điện áp Emitter, transistor ở trạng thái ngắt.
-
Khi điện áp Base thấp hơn Emitter một mức thích hợp, transistor bắt đầu dẫn điện.
-
Trong chế độ khuếch đại, dòng Collector thay đổi theo dòng Base và hệ số khuếch đại hFE.
-
Trong chế độ đóng cắt, transistor chuyển giữa trạng thái ngắt và trạng thái bão hòa để điều khiển tải.
Nhờ khả năng chịu dòng lên đến 2A, transistor có thể được sử dụng trong các mạch điều khiển tải khi đáp ứng đầy đủ giới hạn công suất và tản nhiệt.
3. Thông số kỹ thuật của Transistor 2SA1020G
| Thông số | Giá trị |
|---|---|
| Mã linh kiện | 2SA1020G |
| Họ linh kiện | 2SA1020 |
| Loại transistor | PNP |
| Công nghệ | Silicon BJT |
| Điện áp Collector – Emitter (VCEO) | -50V |
| Điện áp Collector – Base (VCBO) | -50V |
| Điện áp Emitter – Base (VEBO) | -5V |
| Dòng Collector tối đa (IC) | -2A |
| Công suất tiêu tán (PC) | 500mW với vỏ SOT-89, điều kiện tham khảo |
| Công suất tiêu tán khi có tản nhiệt PCB phù hợp | Có thể đạt 1W ở một số phiên bản |
| Hệ số khuếch đại dòng hFE | 70 – 240 tại IC = -0.5A, VCE = -2V |
| Điện áp bão hòa VCE(sat) tối đa | -0.5V tại IC = -1A, IB = -50mA |
| Điện áp bão hòa VBE(sat) tối đa | -1.2V tại IC = -1A, IB = -50mA |
| Tần số chuyển tiếp (fT) | 100MHz (điển hình) |
| Điện dung đầu ra (Cob) | 40pF (điển hình) |
| Nhiệt độ tiếp giáp tối đa | +150°C |
| Nhiệt độ bảo quản | -55°C đến +150°C |
| Kiểu đóng gói đang xét | SOT-89 |
| Số chân | 3 chân |
| Kiểu lắp đặt | Dán bề mặt SMD |
Các thông số điện được tham khảo theo họ 2SA1020. Công suất tiêu tán thực tế phụ thuộc phiên bản đóng gói, diện tích đồng PCB và điều kiện tản nhiệt.

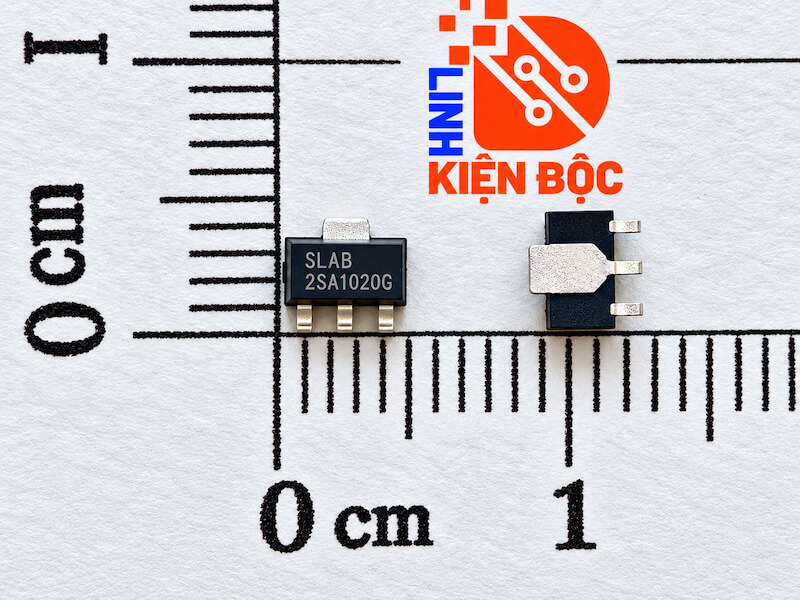

4. Kích thước Transistor 2SA1020 SOT-89
Transistor 2SA1020 phiên bản SOT-89 sử dụng vỏ bán dẫn dán bề mặt có 3 chân kết nối, trong đó chân kim loại bản rộng hỗ trợ tản nhiệt.
Kích thước tham khảo:
| Thông số | Kích thước |
|---|---|
| Chiều dài thân | 4.3 – 4.7mm |
| Chiều rộng thân | 2.25 – 2.65mm |
| Chiều cao thân | 1.4 – 1.6mm |
| Chiều rộng tổng thể | 3.95 – 4.35mm |
| Khoảng cách tâm hai chân ngoài | Khoảng 3.0mm |
| Khoảng cách tâm hai chân liền kề | Khoảng 1.5mm |
| Số chân | 3 chân |
| Kiểu đóng gói | SOT-89 |
| Kiểu lắp đặt | SMD |
Với kích thước nhỏ gọn, transistor dễ dàng tích hợp trên các bo mạch điện tử có mật độ linh kiện cao.
Khi thiết kế PCB, cần bố trí diện tích đồng tản nhiệt phù hợp và kiểm tra sơ đồ chân để bảo đảm linh kiện hoạt động ổn định.
5. Ứng dụng của Transistor 2SA1020G
Mạch khuếch đại công suất: Khuếch đại dòng điện và tín hiệu trong các tầng khuếch đại.
Mạch đóng cắt điện tử: Điều khiển bật, tắt tải bằng tín hiệu tại cực Base.
Mạch nguồn điện tử: Sử dụng trong các tầng điều khiển nguồn và chuyển mạch công suất nhỏ.
Mạch điều khiển relay: Điều khiển relay có dòng cuộn dây phù hợp với giới hạn linh kiện.
Mạch điều khiển động cơ: Hỗ trợ đóng cắt động cơ DC công suất nhỏ khi có mạch bảo vệ thích hợp.
Thiết bị điện tử dân dụng: Ứng dụng trong các bo mạch nguồn, mạch điều khiển và thiết bị điện tử.
Thiết bị điện tử công nghiệp: Phù hợp với các mạch điều khiển tải, mạch khuếch đại và hệ thống tự động hóa.
Nhờ khả năng chịu điện áp 50V, dòng Collector tối đa 2A và đặc tính chuyển mạch nhanh, Transistor 2SA1020 phiên bản SOT-89 phù hợp với nhiều ứng dụng khuếch đại, đóng cắt và điều khiển tải trong các thiết bị điện tử.
