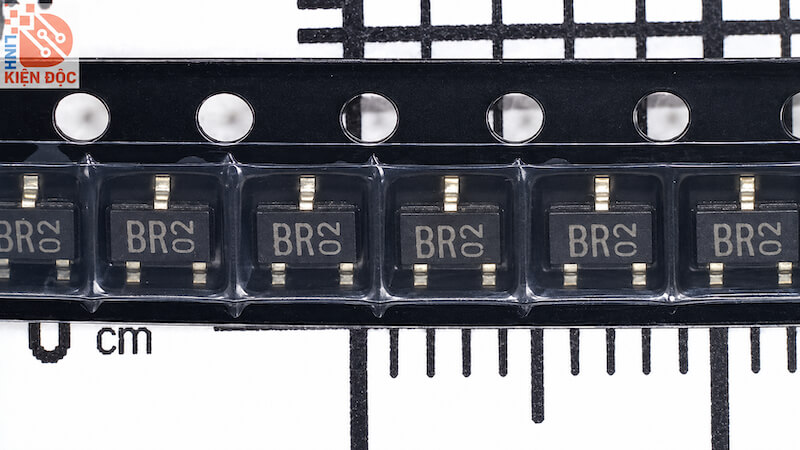

Transistor 2SC2412KT146R kí hiệu BR kiểu chân SOT23 50V 0.15A

1. Giới thiệu chung về Transistor 2SC2412KT146R

Transistor 2SC2412KT146R là loại transistor lưỡng cực NPN (BJT) có thiết kế nhỏ gọn, sử dụng kiểu đóng gói SOT-23, phù hợp với các mạch điện tử có mật độ linh kiện cao. Sản phẩm có điện áp cực đại 50V, dòng điện cực góp 0.15A (150mA) và ký hiệu nhận dạng trên thân là BR.

Transistor 2SC2412KT146R được sử dụng phổ biến trong các mạch khuếch đại tín hiệu nhỏ, mạch chuyển mạch điện tử, mạch điều khiển và các thiết bị điện tử dân dụng.

Với kích thước nhỏ, khả năng hoạt động ổn định và mức tiêu thụ công suất thấp, linh kiện đáp ứng tốt nhu cầu thiết kế các mạch điện tử hiện đại.

2. Đặc điểm nổi bật của Transistor 2SC2412KT146R

• Loại transistor: NPN, thuộc nhóm transistor lưỡng cực BJT.

• Điện áp cực đại: 50V, phù hợp với nhiều ứng dụng điện áp thấp.

• Dòng điện cực góp: 150mA, đáp ứng nhu cầu điều khiển tải nhỏ.

• Kiểu chân: SOT-23, thiết kế nhỏ gọn, dễ dàng lắp đặt trên bo mạch.

• Ký hiệu trên thân: BR, hỗ trợ nhận biết và phân loại linh kiện.

• Khả năng khuếch đại: Thích hợp cho các mạch khuếch đại tín hiệu có công suất nhỏ.

• Khả năng chuyển mạch: Có thể hoạt động như một công tắc điện tử trong các mạch điều khiển.

• Lắp đặt: Sử dụng công nghệ dán bề mặt SMT, phù hợp với quy trình sản xuất tự động.

3. Cấu tạo của Transistor 2SC2412KT146R

Transistor 2SC2412KT146R được cấu tạo từ vật liệu bán dẫn silicon, có cấu trúc ba lớp N-P-N và ba cực kết nối.

Cực B (Base – Cực gốc): Là cực điều khiển hoạt động của transistor. Khi có dòng điện điều khiển phù hợp tại cực B, transistor có thể chuyển sang trạng thái dẫn điện.

Cực C (Collector – Cực góp): Là cực tiếp nhận dòng điện chính trong quá trình transistor hoạt động.

Cực E (Emitter – Cực phát): Là cực phát dòng điện, tạo thành đường dẫn dòng điện cùng với cực C khi transistor được phân cực thích hợp.

Nguyên lý hoạt động:

• Khi không có dòng điện kích thích phù hợp tại cực B, transistor ở trạng thái ngắt.

• Khi có dòng điện kích thích vào cực B, transistor chuyển sang trạng thái dẫn điện.

• Dòng điện nhỏ tại cực B có thể điều khiển dòng điện lớn hơn chạy qua hai cực C và E.

Nhờ nguyên lý này, transistor 2SC2412KT146R có thể thực hiện hai chức năng chính là khuếch đại tín hiệu và chuyển mạch điện tử.

4. Thông số kỹ thuật của Transistor 2SC2412KT146R

Lưu ý: Các thông số giới hạn cần được đối chiếu với datasheet của đúng phiên bản linh kiện trước khi thiết kế hoặc thay thế.

5. Kích thước và kiểu chân Transistor 2SC2412KT146R

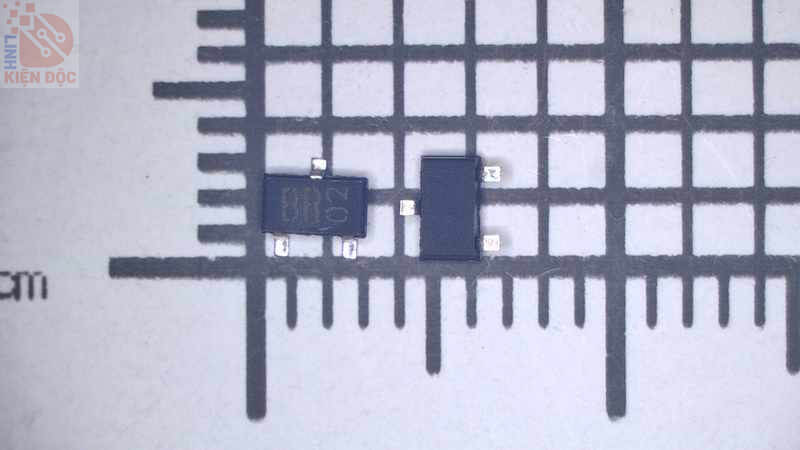

Transistor 2SC2412KT146R sử dụng vỏ SOT-23 với ba chân kết nối, có kích thước nhỏ gọn và thích hợp cho các bo mạch điện tử sử dụng công nghệ dán bề mặt.

Kích thước tham khảo của vỏ SOT-23:

Sơ đồ chân 2SC2412KT146R:

• Chân B (Base): Điều khiển transistor.

• Chân C (Collector): Cực góp.

• Chân E (Emitter): Cực phát.

Cần kiểm tra sơ đồ chân trong datasheet trước khi lắp đặt, vì vị trí chân thực tế phụ thuộc vào quy định đóng gói của nhà sản xuất.

6. Ứng dụng của Transistor 2SC2412KT146R

6.1. Mạch khuếch đại tín hiệu

Transistor 2SC2412KT146R được sử dụng trong các mạch khuếch đại tín hiệu điện áp và dòng điện nhỏ, giúp tăng cường tín hiệu đầu vào để phục vụ các tầng xử lý tiếp theo.

Một số ứng dụng bao gồm:

• Mạch khuếch đại tín hiệu cảm biến.

• Mạch khuếch đại âm thanh công suất nhỏ.

• Mạch xử lý tín hiệu analog.

6.2. Mạch chuyển mạch điện tử

Với khả năng điều khiển dòng điện thông qua cực B, transistor có thể được sử dụng như một công tắc điện tử.

Ứng dụng tiêu biểu:

• Điều khiển đèn LED.

• Điều khiển tải điện có dòng tiêu thụ nhỏ.

• Mạch đóng ngắt tín hiệu.

• Mạch điều khiển transistor tầng sau.

6.3. Mạch điều khiển vi điều khiển

Transistor 2SC2412KT146R có thể kết hợp với các vi điều khiển để thực hiện chức năng điều khiển tải nhỏ.

Trong các mạch sử dụng Arduino, STM32 hoặc các vi điều khiển tương tự, transistor có thể hỗ trợ điều khiển thiết bị ngoại vi thông qua tín hiệu logic, với điều kiện lựa chọn điện trở cực B và dòng tải phù hợp.

6.4. Thiết bị điện tử dân dụng

Nhờ kích thước nhỏ gọn, transistor phù hợp với các thiết bị như:

• Bo mạch điều khiển thiết bị gia dụng.

• Thiết bị điện tử cầm tay.

• Mạch điều khiển nguồn.

• Mạch xử lý tín hiệu trong thiết bị điện tử.

6.5. Sửa chữa và thay thế linh kiện

Transistor 2SC2412KT146R ký hiệu BR được sử dụng trong công tác sửa chữa các bo mạch điện tử có transistor NPN SOT-23 tương ứng.

Khi thay thế linh kiện, cần đối chiếu điện áp, dòng điện, hệ số khuếch đại, sơ đồ chân và đặc tính chuyển mạch để bảo đảm khả năng tương thích.

7. Lưu ý khi sử dụng Transistor 2SC2412KT146R

Để transistor hoạt động ổn định và đạt hiệu quả cao, cần chú ý một số vấn đề sau:

• Không sử dụng vượt quá điện áp và dòng điện giới hạn của linh kiện.

• Lựa chọn điện trở hạn dòng cực B phù hợp với điện áp điều khiển.

• Kiểm tra đúng vị trí các chân B, C và E trước khi hàn lên bo mạch.

• Đảm bảo công suất tiêu tán nằm trong giới hạn cho phép.

• Sử dụng thiết bị hàn phù hợp để tránh làm hư hỏng linh kiện SMD.

• Khi thay thế, cần kiểm tra đầy đủ thông số kỹ thuật thay vì chỉ dựa vào ký hiệu BR trên thân.

  Datasheet 2SC2412KT146R:
