Transistor 2SD1782KT146R kí hiệu AJR kiểu chân SOT23

1. Giới thiệu chung về Transistor 2SD1782KT146R

2SD1782KT146R là transistor lưỡng cực loại NPN, được sản xuất bởi ROHM Semiconductor, có điện áp cực góp – cực phát tối đa 80V và dòng điện cực góp tối đa 500mA. Linh kiện được thiết kế chuyên dụng cho các ứng dụng khuếch đại tín hiệu, đóng cắt điện tử và điều khiển tải công suất nhỏ.

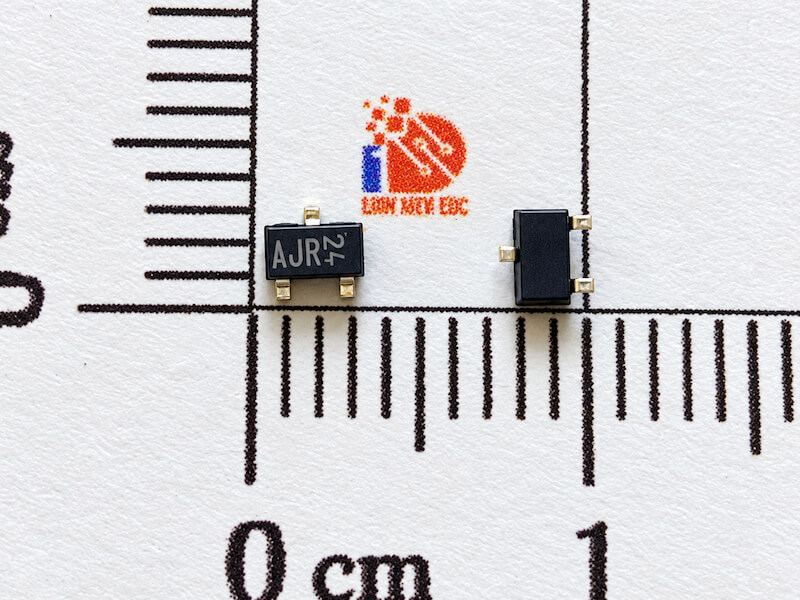

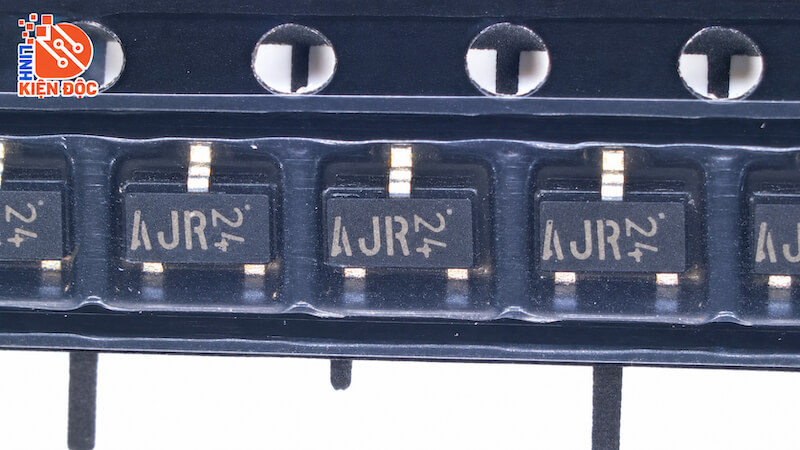

Transistor có ký hiệu nhận dạng AJR, sử dụng kiểu đóng gói SOT-23 tương đương nhóm vỏ SOT-346/SC-59, gồm 3 chân kết nối. Thiết kế nhỏ gọn giúp tiết kiệm diện tích bo mạch và phù hợp với các thiết bị điện tử hiện đại.

Với khả năng chịu điện áp tương đối cao, điện áp bão hòa thấp và hệ số khuếch đại dòng tốt, 2SD1782KT146R thường được sử dụng trong mạch điều khiển transistor, mạch nguồn, thiết bị điện tử công nghiệp và các hệ thống điều khiển tự động.

2. Đặc điểm và cấu tạo của Transistor 2SD1782KT146R

Đặc điểm nổi bật

• Là transistor lưỡng cực NPN sử dụng vật liệu bán dẫn silicon.

• Điện áp cực góp – cực phát tối đa 80V.

• Dòng điện cực góp tối đa 500mA.

• Công suất tiêu tán tối đa 200mW.

• Điện áp bão hòa VCE(sat) thấp, giúp giảm tổn hao khi đóng cắt.

• Hệ số khuếch đại dòng điện hFE cao, phù hợp với các mạch khuếch đại và điều khiển.

• Tần số chuyển tiếp khoảng 120MHz.

• Kiểu đóng gói SOT-23 nhỏ gọn, phù hợp với công nghệ dán bề mặt SMD.

• Có thể sử dụng trong các mạch điều khiển tải công suất nhỏ và mạch driver.

Cấu tạo

Transistor 2SD1782KT146R được chế tạo theo công nghệ silicon NPN dạng epitaxial planar, gồm ba lớp bán dẫn tạo thành hai tiếp giáp P-N.

Linh kiện có ba cực chính:

Theo sơ đồ chân của ROHM, khi nhìn đúng chiều quy định trong bản vẽ datasheet, chân 1 là Emitter, chân 2 là Base và chân 3 là Collector.

Nguyên lý hoạt động

• Khi không có dòng điều khiển thích hợp tại cực Base, transistor ở trạng thái ngắt, dòng điện từ Collector đến Emitter rất nhỏ.

• Khi có dòng điện đi vào cực Base đủ lớn, transistor bắt đầu dẫn điện từ Collector đến Emitter.

• Trong chế độ khuếch đại, dòng Collector thay đổi theo dòng Base và hệ số khuếch đại dòng hFE.

• Trong chế độ đóng cắt, transistor có thể chuyển giữa trạng thái ngắt và bão hòa để điều khiển tải.

Nhờ nguyên lý này, 2SD1782KT146R có thể sử dụng như một phần tử khuếch đại tín hiệu hoặc công tắc điện tử trong các mạch điều khiển.

3. Thông số kỹ thuật của Transistor 2SD1782KT146R

4. Kích thước Transistor 2SD1782KT146R SOT-23

5. Ứng dụng của Transistor 2SD1782KT146R

Mạch khuếch đại tín hiệu: Được sử dụng để khuếch đại dòng điện và tín hiệu trong các tầng khuếch đại transistor, mạch điều khiển và thiết bị điện tử.

Mạch đóng cắt điện tử: Hoạt động như công tắc điện tử, cho phép điều khiển dòng điện qua tải bằng tín hiệu tại cực Base.

Mạch điều khiển relay: Có thể sử dụng để điều khiển relay công suất nhỏ khi điện áp, dòng điện và công suất tải nằm trong giới hạn cho phép.

Mạch điều khiển LED: Phù hợp với các mạch điều khiển LED, đèn báo trạng thái và những hệ thống chiếu sáng công suất thấp.

Mạch nguồn điện tử: Được sử dụng trong các tầng điều khiển nguồn, mạch chuyển mạch và mạch giám sát điện áp.

Thiết bị điện tử công nghiệp: Có thể tích hợp trong bo mạch điều khiển, thiết bị tự động hóa và các hệ thống xử lý tín hiệu.

Mạch giao tiếp vi điều khiển: Hỗ trợ điều khiển tải từ tín hiệu đầu ra của vi điều khiển thông qua điện trở hạn dòng Base phù hợp.

Mạch driver: Được sử dụng làm tầng điều khiển trung gian cho các transistor hoặc linh kiện công suất khác trong những ứng dụng phù hợp.

Nhờ điện áp chịu đựng 80V, dòng Collector tối đa 500mA và điện áp bão hòa thấp, Transistor 2SD1782KT146R ký hiệu AJR là linh kiện phù hợp cho nhiều ứng dụng khuếch đại, đóng cắt và điều khiển tải công suất nhỏ trong các thiết bị điện tử.
