Transistor 2SK209-Y ký hiệu XY – JFET kênh N SMD

1. Giới thiệu Transistor 2SK209-Y ký hiệu XY

2SK209-Y là transistor hiệu ứng trường loại JFET (Junction Field Effect Transistor) kênh N, được thiết kế chủ yếu cho các mạch khuếch đại tín hiệu có yêu cầu độ nhiễu thấp. Linh kiện có kích thước nhỏ, trở kháng đầu vào cao và phù hợp với các mạch khuếch đại tín hiệu âm thanh, tiền khuếch đại và xử lý tín hiệu mức nhỏ.

Phiên bản 2SK209-Y thuộc nhóm phân loại dòng IDSS mức Y, với IDSS từ 1,2 đến 3,0 mA. Trên bề mặt linh kiện có thể nhận biết thông qua mã ký hiệu XY.

Linh kiện sử dụng kiểu đóng gói SMD 3 chân nhỏ gọn, thuận tiện cho việc lắp ráp trên các bo mạch điện tử có mật độ linh kiện cao.

2. Đặc điểm nổi bật của 2SK209-Y

2SK209-Y được thiết kế hướng tới các ứng dụng khuếch đại tín hiệu nhỏ và tín hiệu âm tần. Một số đặc điểm đáng chú ý gồm:

• Loại linh kiện: JFET kênh N.
• Mã linh kiện: 2SK209-Y.

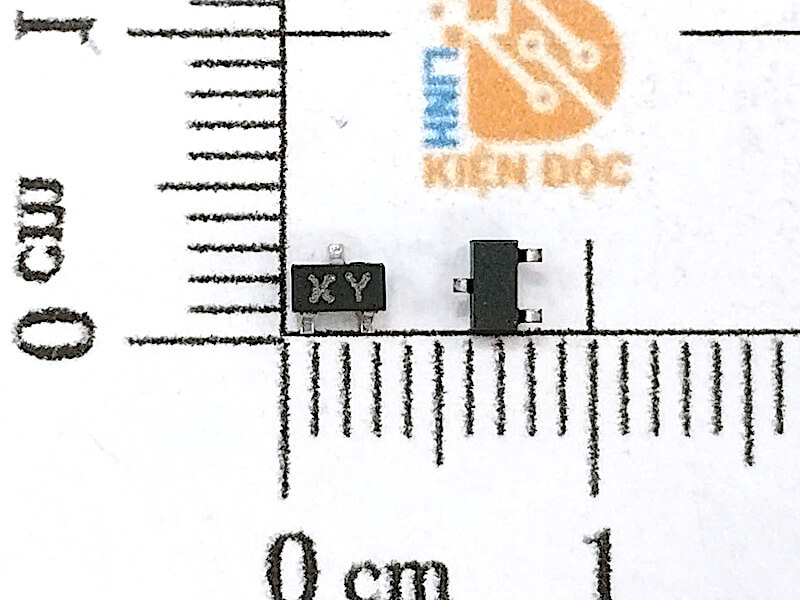

• Ký hiệu trên thân: XY.
• Dòng IDSS của phân hạng Y: 1,2 – 3,0 mA.
• Điện áp Gate–Drain tối đa: -50 V.
• Độ dẫn truyền thuận |Yfs| điển hình: 15 mS.
• Trở kháng đầu vào cao.
• Độ nhiễu thấp, phù hợp khuếch đại tín hiệu nhỏ.
• Noise Figure điển hình khoảng 1 dB tại 1 kHz trong điều kiện đo quy định.
• Công suất tiêu tán cực đại khoảng 150 mW.
• Thiết kế SMD 3 chân nhỏ gọn.

Nhờ đặc tính nhiễu thấp và trở kháng đầu vào cao, 2SK209-Y đặc biệt thích hợp với những vị trí đầu vào của mạch khuếch đại, nơi tín hiệu cần được xử lý mà hạn chế ảnh hưởng đến nguồn tín hiệu.

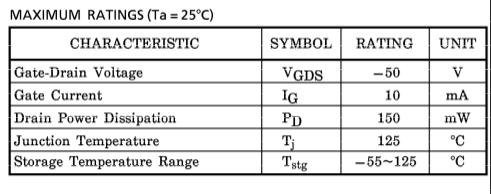

3. Thông số kỹ thuật Transistor 2SK209-Y

4. Chức năng của Transistor 2SK209-Y

Chức năng chính của 2SK209-Y là điều khiển và khuếch đại các tín hiệu điện có mức nhỏ. Do thuộc nhóm JFET kênh N, dòng điện chạy qua kênh Drain–Source được điều khiển bởi điện áp đặt tại cực Gate.

Một ưu điểm quan trọng của JFET là trở kháng đầu vào cao, nhờ đó linh kiện lấy dòng rất nhỏ từ nguồn tín hiệu đầu vào. Đặc điểm này rất hữu ích trong các mạch cảm biến, tiền khuếch đại và những mạch xử lý tín hiệu yếu.

2SK209-Y còn có đặc tính nhiễu thấp nên thường được bố trí ở tầng đầu vào của mạch khuếch đại. Khi tín hiệu đầu vào rất nhỏ, việc sử dụng transistor có độ nhiễu thấp giúp hạn chế lượng nhiễu được khuếch đại cùng với tín hiệu hữu ích.

5. Công dụng của 2SK209-Y

Khuếch đại tín hiệu âm thanh

2SK209-Y có thể được sử dụng trong tầng đầu của mạch khuếch đại âm thanh, pre-amplifier và các mạch xử lý tín hiệu audio. Đặc tính nhiễu thấp giúp linh kiện phù hợp với những tín hiệu đầu vào có biên độ nhỏ.

Mạch tiền khuếch đại

Trong các mạch preamp, 2SK209-Y có nhiệm vụ tiếp nhận tín hiệu yếu và khuếch đại trước khi tín hiệu được chuyển tới các tầng xử lý hoặc khuếch đại tiếp theo.

Mạch khuếch đại tín hiệu cảm biến

Nhờ trở kháng đầu vào cao, linh kiện có thể được sử dụng trong một số mạch giao tiếp với cảm biến hoặc nguồn tín hiệu có trở kháng cao, giúp giảm ảnh hưởng của tầng khuếch đại lên nguồn tín hiệu.

Mạch xử lý tín hiệu mức thấp

2SK209-Y thích hợp cho các mạch cần xử lý tín hiệu điện áp hoặc dòng điện nhỏ, đặc biệt tại tầng đầu vào yêu cầu độ nhiễu thấp.

Sửa chữa bo mạch điện tử

Với thiết kế SMD nhỏ gọn, 2SK209-Y còn được sử dụng để thay thế linh kiện trong các bo mạch âm thanh, thiết bị đo, thiết bị điện tử và các mạch khuếch đại tín hiệu sử dụng JFET có thông số tương thích.

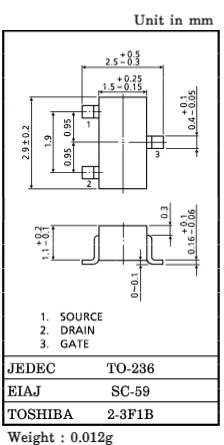

6. Kích thước và kiểu đóng gói 2SK209-Y

7. Ý nghĩa ký hiệu XY trên Transistor 2SK209-Y

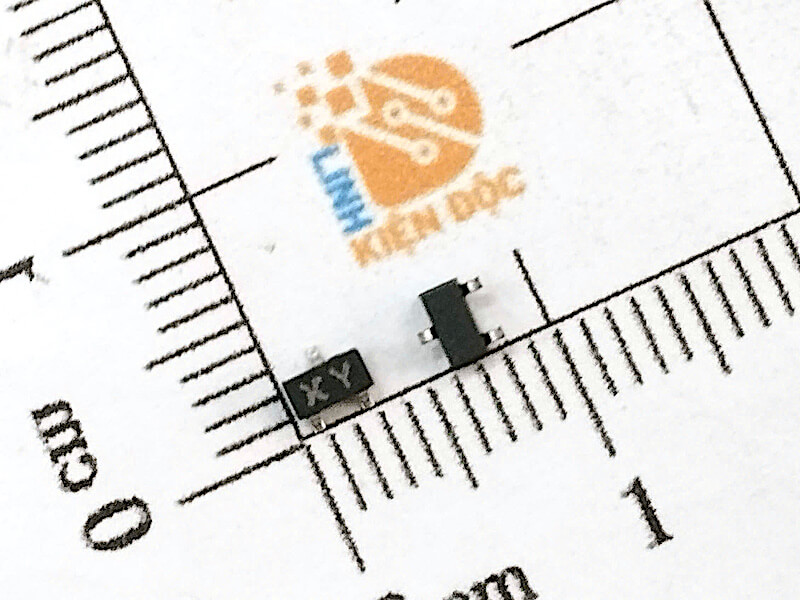

Khi sửa chữa bo mạch, người dùng thường chỉ nhìn thấy ký hiệu ngắn được in trên bề mặt linh kiện thay vì đầy đủ mã 2SK209-Y. Với linh kiện này, XY là một ký hiệu nhận dạng liên quan đến mã 2SK209 và phân hạng IDSS.

Phân hạng Y của 2SK209 có dòng IDSS trong khoảng 1,2 – 3,0 mA. Vì vậy khi tìm linh kiện thay thế, ngoài kiểu chân và kích thước, cần chú ý đến phân hạng dòng để lựa chọn linh kiện có đặc tính điện phù hợp với mạch ban đầu.

8. Ưu điểm của Transistor 2SK209-Y

2SK209-Y có nhiều đặc tính phù hợp với các mạch tín hiệu nhỏ như độ nhiễu thấp, trở kháng đầu vào cao, kích thước nhỏ và khả năng khuếch đại tín hiệu tốt. Điện áp Gate–Drain lên tới -50 V cũng giúp linh kiện đáp ứng được nhiều cấu hình mạch khuếch đại tín hiệu thông dụng.

Đặc biệt, với Noise Figure điển hình khoảng 1 dB tại 1 kHz trong điều kiện thử của nhà sản xuất, 2SK209 được định hướng cho các ứng dụng khuếch đại âm tần có độ nhiễu thấp.

9. Lưu ý khi sử dụng và thay thế 2SK209-Y

Khi thay thế Transistor 2SK209-Y trên bo mạch, cần kiểm tra chính xác sơ đồ chân và hướng đặt linh kiện trước khi hàn. Không nên chỉ dựa vào hình dáng bên ngoài vì nhiều transistor SMD có kích thước tương tự nhưng cấu tạo và thông số điện hoàn toàn khác nhau.

Đặc biệt cần chú ý đến IDSS của phân hạng Y là 1,2 – 3,0 mA. Nếu thay bằng phiên bản GR hoặc BL của cùng dòng 2SK209, đặc tính làm việc của mạch có thể thay đổi do các phân hạng này có dải IDSS khác nhau.

Khi thiết kế hoặc sửa chữa mạch, nên vận hành linh kiện thấp hơn các giới hạn tuyệt đối về điện áp, dòng điện, công suất và nhiệt độ để đảm bảo độ ổn định và tuổi thọ lâu dài.

10. Tổng kết

Transistor 2SK209-Y ký hiệu XY là JFET kênh N SMD 3 chân được thiết kế cho các ứng dụng khuếch đại tín hiệu có độ nhiễu thấp. Linh kiện nổi bật với IDSS 1,2 – 3,0 mA, VGDS -50 V, độ dẫn truyền điển hình 15 mS, trở kháng đầu vào cao và Noise Figure thấp.

Nhờ những đặc tính này, 2SK209-Y phù hợp cho mạch khuếch đại âm thanh, preamp, khuếch đại tín hiệu cảm biến, xử lý tín hiệu yếu, thiết bị đo và sửa chữa bo mạch điện tử. Kích thước SMD nhỏ gọn cũng giúp linh kiện dễ dàng ứng dụng trong các thiết kế điện tử có không gian hạn chế.
