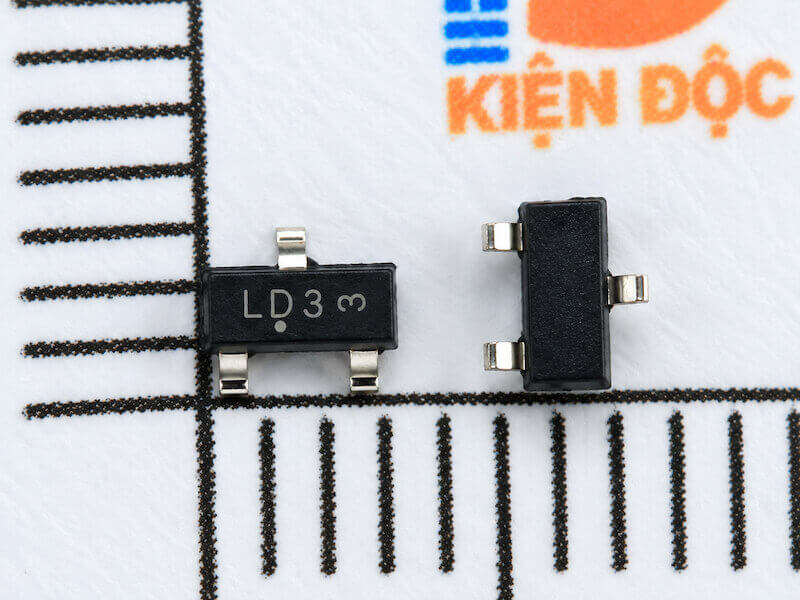

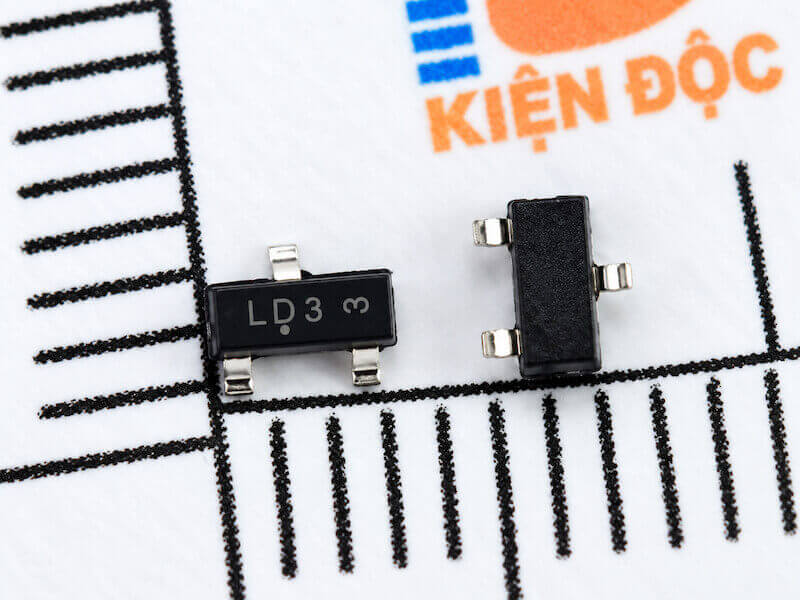

Diode Schottky kép BAT54SLT1G ký hiệu LD3 SOT23

1. Giới thiệu Diode BAT54SLT1G ký hiệu LD3

BAT54SLT1G là diode Schottky kép dạng SMD, tích hợp hai diode trong cùng một linh kiện và được cấu hình theo kiểu nối tiếp (Series). Sản phẩm thích hợp cho các mạch chuyển mạch tốc độ cao, bảo vệ tín hiệu, kẹp điện áp, xử lý tín hiệu và các hệ thống điện tử điện áp thấp.

BAT54SLT1G sử dụng package SOT23 3 chân, có kích thước nhỏ gọn, phù hợp với các bo mạch có mật độ linh kiện cao. Linh kiện thuộc họ BAT54, nổi bật với điện áp thuận thấp, tốc độ chuyển mạch nhanh và dòng rò thấp phù hợp với nhiều mạch tín hiệu.

Với thiết kế hai diode Schottky trong cùng một package, BAT54SLT1G giúp giảm số lượng linh kiện rời và tiết kiệm đáng kể diện tích PCB.

2. Đặc điểm của BAT54SLT1G

Một số đặc điểm chính của BAT54SLT1G gồm:

• Mã linh kiện: BAT54SLT1G.
• Ký hiệu nhận dạng: LD3.
• Loại linh kiện: Diode Schottky.
• Cấu tạo: Diode kép.
• Cấu hình hai diode: Series – nối tiếp.
• Kiểu đóng gói: SOT23.
• Số chân: 3 chân.
• Kiểu lắp đặt: SMD/SMT.
• Điện áp ngược khoảng 30V.
• Dòng thuận khoảng 200mA.
• Điện áp thuận thấp.
• Tốc độ chuyển mạch nhanh.
• Kích thước nhỏ gọn.
• Phù hợp với các mạch tín hiệu và điện áp thấp.

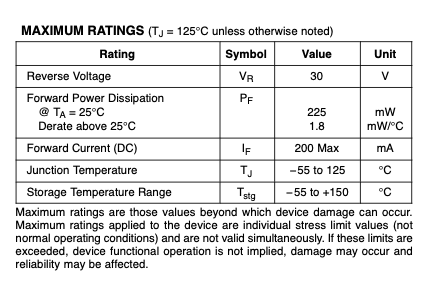

3. Thông số kỹ thuật BAT54SLT1G

Các thông số điện cụ thể như điện áp thuận VF, dòng rò IR và công suất tiêu tán phụ thuộc vào nhiệt độ và điều kiện đo. Khi thiết kế mạch cần sử dụng giá trị theo datasheet của đúng nhà sản xuất.

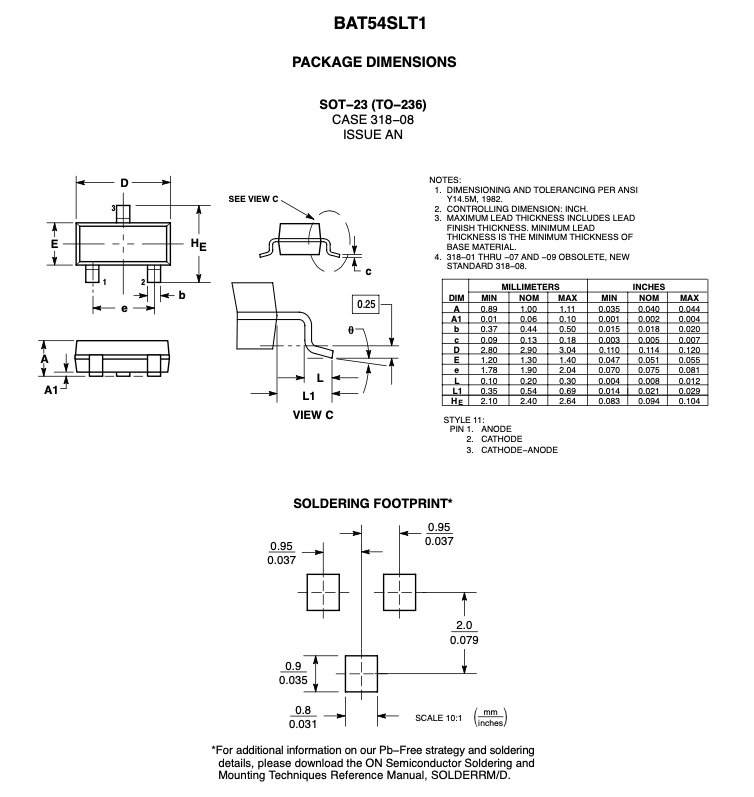

4. Kích thước và cấu tạo của Diode BAT54SLT1G

BAT54SLT1G sử dụng công nghệ Schottky Barrier, trong đó tiếp giáp chỉnh lưu được hình thành giữa kim loại và vật liệu bán dẫn. Đặc điểm này giúp diode có điện áp thuận thấp và khả năng chuyển trạng thái nhanh.

Bên trong BAT54SLT1G có hai diode Schottky được kết nối nối tiếp với nhau. Điểm nối giữa hai diode được đưa ra một chân riêng, tạo thành linh kiện 3 chân.

Cấu hình này khác với BAT54A hoặc BAT54C, vốn sử dụng cấu hình chung Anode hoặc chung Cathode.

5. Chức năng của BAT54SLT1G

Chức năng chính của BAT54SLT1G là kiểm soát chiều dòng điện và xử lý các tín hiệu điện áp thấp.

Do sử dụng công nghệ Schottky, linh kiện có điện áp rơi thuận thấp hơn nhiều diode silicon thông thường trong các điều kiện tương đương. Điều này giúp giảm tổn hao điện áp và công suất trong mạch.

Hai diode mắc nối tiếp còn cho phép BAT54SLT1G được sử dụng trong các mạng kẹp tín hiệu, bảo vệ đường tín hiệu và các cấu hình xử lý tín hiệu cần hai diode có đặc tính tương đồng.

6. Công dụng của BAT54SLT1G

Chuyển mạch tín hiệu

BAT54SLT1G có tốc độ đáp ứng nhanh nên phù hợp với các mạch chuyển mạch tín hiệu, mạch số và các đường tín hiệu xung.

Kẹp điện áp

Hai diode Schottky có thể được bố trí trong mạch để giới hạn biên độ tín hiệu, giúp ngăn điện áp đầu vào vượt ra ngoài phạm vi mong muốn.

Bảo vệ đầu vào IC

BAT54SLT1G có thể được sử dụng trong mạng bảo vệ đầu vào của IC logic, vi điều khiển và các mạch xử lý tín hiệu khi được thiết kế phù hợp.

Xử lý tín hiệu

Đặc tính điện áp thuận thấp giúp BAT54SLT1G thích hợp với các mạch xử lý tín hiệu biên độ nhỏ, nơi mức sụt áp trên diode cần được hạn chế.

Mạch logic

BAT54SLT1G cũng có thể tham gia vào các mạch logic diode, ghép tín hiệu và định tuyến tín hiệu đơn giản.

7. Điện áp thuận thấp của BAT54SLT1G

Một trong những ưu điểm quan trọng của BAT54SLT1G là điện áp thuận thấp đặc trưng của diode Schottky.

Trong các mạch điện áp thấp, mỗi phần điện áp bị sụt trên diode đều có thể ảnh hưởng đến mức tín hiệu và hiệu suất. Vì vậy, diode Schottky thường được ưu tiên tại những vị trí cần giảm điện áp rơi.

Điện áp thuận thực tế của BAT54SLT1G không phải một giá trị cố định mà thay đổi theo dòng thuận, nhiệt độ và điều kiện hoạt động.

8. Kiểu chân SOT23 của BAT54SLT1G

BAT54SLT1G sử dụng package SOT23 3 chân, một kiểu đóng gói SMD rất phổ biến.

SOT23 mang lại nhiều ưu điểm như kích thước nhỏ, tiết kiệm diện tích PCB và phù hợp với dây chuyền lắp ráp SMT tự động. Package này đặc biệt phù hợp với các thiết bị điện tử cầm tay và bo mạch mật độ cao.

Do BAT54SLT1G chứa hai diode mắc nối tiếp, khi thay thế cần kiểm tra chính xác thứ tự chân và chiều của từng diode.

9. Phân biệt BAT54S, BAT54A và BAT54C

Các linh kiện trong họ BAT54 có thể có thông số điện tương đối giống nhau nhưng cấu hình hai diode bên trong khác nhau.

BAT54S sử dụng hai diode mắc nối tiếp (Series).

BAT54A sử dụng cấu hình hai diode chung Anode (Common Anode).

BAT54C sử dụng cấu hình hai diode chung Cathode (Common Cathode).

Do đó, BAT54SLT1G không nên được thay trực tiếp bằng BAT54ALT1G hoặc BAT54CLT1G nếu chưa kiểm tra sơ đồ mạch và cấu hình chân.

10. Ưu điểm của BAT54SLT1G

BAT54SLT1G có nhiều ưu điểm như điện áp thuận thấp, tốc độ chuyển mạch nhanh và kích thước nhỏ.

Việc tích hợp hai diode nối tiếp trong một package SOT23 giúp giảm số lượng linh kiện trên PCB, đồng thời hai diode trong cùng package thuận tiện cho các thiết kế cần cặp diode có đặc tính gần nhau.

Đây là lựa chọn phù hợp cho các thiết bị điện tử hiện đại sử dụng nguồn điện áp thấp và yêu cầu mật độ linh kiện cao.

11. Ứng dụng của BAT54SLT1G

BAT54SLT1G được sử dụng trong nhiều ứng dụng như:

• Mạch chuyển mạch tốc độ cao.
• Mạch kẹp điện áp.
• Mạch giới hạn tín hiệu.
• Mạch bảo vệ đầu vào.
• Mạch xử lý tín hiệu.
• Mạch logic.
• Mạch ghép tín hiệu.
• Bo vi điều khiển.
• Thiết bị điện tử cầm tay.
• Mạch nguồn dòng nhỏ.
• Thiết bị truyền thông.
• Thiết bị đo lường.
• Bo điều khiển công nghiệp.
• Sửa chữa và thay thế linh kiện trên PCB.

12. Lưu ý khi thay thế BAT54SLT1G

Khi lựa chọn linh kiện thay thế cho BAT54SLT1G, cần kiểm tra các thông số quan trọng như điện áp ngược, dòng thuận, điện áp thuận, dòng rò, công suất và nhiệt độ hoạt động.

Quan trọng hơn, linh kiện thay thế phải có cấu hình hai diode nối tiếp và sơ đồ chân tương thích. Không nên chỉ dựa vào package SOT23 hoặc hình dáng bên ngoài để lựa chọn linh kiện.

Đối với việc nhận dạng qua mã marking trên thân, cần kết hợp ký hiệu với package, sơ đồ mạch và thông tin nhà sản xuất vì mã SMD ngắn có thể trùng giữa nhiều loại linh kiện.

13. Tổng kết

BAT54SLT1G là diode Schottky kép cấu hình nối tiếp (Series) sử dụng package SOT23 3 chân. Linh kiện thuộc họ BAT54, có điện áp ngược khoảng 30V, dòng thuận khoảng 200mA, đồng thời sở hữu đặc tính điện áp thuận thấp và chuyển mạch nhanh.

Nhờ cấu tạo nhỏ gọn và tích hợp hai diode, BAT54SLT1G phù hợp với các ứng dụng chuyển mạch tín hiệu, kẹp điện áp, bảo vệ đầu vào, mạch logic, xử lý tín hiệu và các thiết bị điện tử điện áp thấp.
