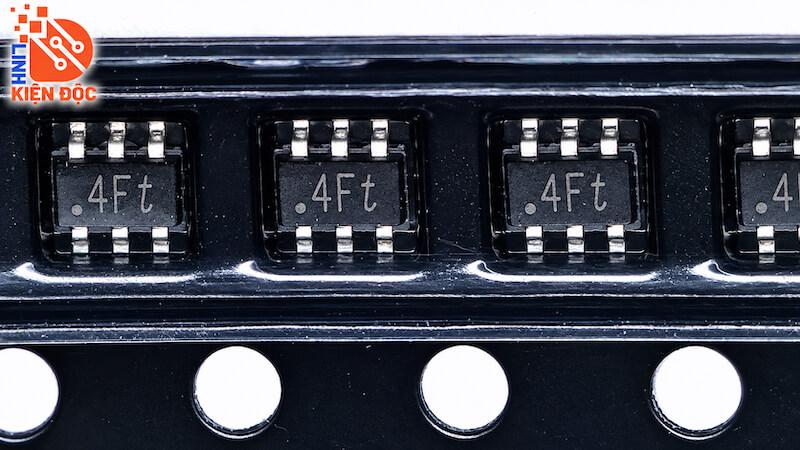

Transistor BC846S kí hiệu 4Ft kiểu chân SOT363, 65 V, 100 mA

Transistor BC846S là loại transistor lưỡng cực NPN kép (Dual NPN Transistor), được thiết kế để khuếch đại tín hiệu và đóng ngắt dòng điện trong các mạch điện tử. Linh kiện có điện áp Collector–Emitter tối đa 65V, dòng điện Collector tối đa 100mA cho mỗi transistor, ký hiệu trên thân 4Ft và sử dụng kiểu đóng gói SOT363 nhỏ gọn với 6 chân kết nối.

BC846S tích hợp hai transistor NPN độc lập trong cùng một vỏ linh kiện, giúp tiết kiệm diện tích bo mạch PCB, giảm số lượng linh kiện và tối ưu thiết kế mạch điện. Sản phẩm được ứng dụng trong các mạch khuếch đại tín hiệu, mạch điều khiển, mạch đóng ngắt điện tử và các thiết bị điện tử dân dụng, công nghiệp.

1. Đặc Điểm Nổi Bật Của Transistor BC846S

• Là transistor NPN kép, tích hợp hai transistor trong cùng một linh kiện.

• Điện áp Collector–Emitter tối đa 65V.

• Dòng điện Collector tối đa 100mA cho mỗi transistor.

• Ký hiệu nhận dạng trên thân linh kiện là 4Ft.

• Sử dụng kiểu chân SOT363 nhỏ gọn, gồm 6 chân kết nối.

• Có khả năng khuếch đại dòng điện và đóng ngắt tín hiệu.

• Hai transistor có thể hoạt động độc lập trong cùng một mạch điện.

• Phù hợp với các mạch điều khiển tín hiệu và tải công suất nhỏ.

• Giúp giảm số lượng linh kiện và tiết kiệm diện tích bo mạch PCB.

• Phù hợp với công nghệ hàn dán bề mặt SMT và các thiết bị điện tử có mật độ linh kiện cao.

2. Cấu Tạo Của Transistor BC846S

Transistor BC846S được chế tạo từ vật liệu bán dẫn silicon, có cấu trúc gồm hai transistor NPN độc lập được tích hợp bên trong một vỏ SOT363.

Mỗi transistor có ba cực cơ bản gồm Collector (C), Base (B) và Emitter (E).

Cấu tạo cơ bản gồm:

• Hai transistor NPN: Được tích hợp trong cùng một vỏ, có thể hoạt động độc lập để khuếch đại hoặc đóng ngắt tín hiệu.

• Cực Collector (C): Là cực góp, có nhiệm vụ thu dòng điện chính khi transistor hoạt động.

• Cực Base (B): Là cực điều khiển, nhận tín hiệu phân cực để điều chỉnh trạng thái dẫn điện.

• Cực Emitter (E): Là cực phát, tham gia dẫn dòng điện trong quá trình hoạt động.

• Chip bán dẫn silicon: Đảm nhiệm chức năng khuếch đại và chuyển mạch dòng điện.

• Vỏ SOT363: Được làm từ vật liệu nhựa cách điện, giúp bảo vệ các chip bán dẫn bên trong.

• Sáu chân kim loại: Dùng để kết nối hai transistor với các đường mạch trên bo mạch PCB.

Nguyên lý hoạt động: Khi cực Base của transistor NPN được phân cực dương hơn cực Emitter một mức điện áp phù hợp, transistor chuyển sang trạng thái dẫn điện, cho phép dòng điện chạy từ Collector sang Emitter. Khi không có dòng kích Base phù hợp, transistor chuyển sang trạng thái ngắt.

Hai transistor bên trong BC846S có thể được sử dụng trong các mạch khuếch đại, mạch chuyển mạch hoặc điều khiển hai kênh tín hiệu riêng biệt.

3. Thông Số Kỹ Thuật Của Transistor BC846S

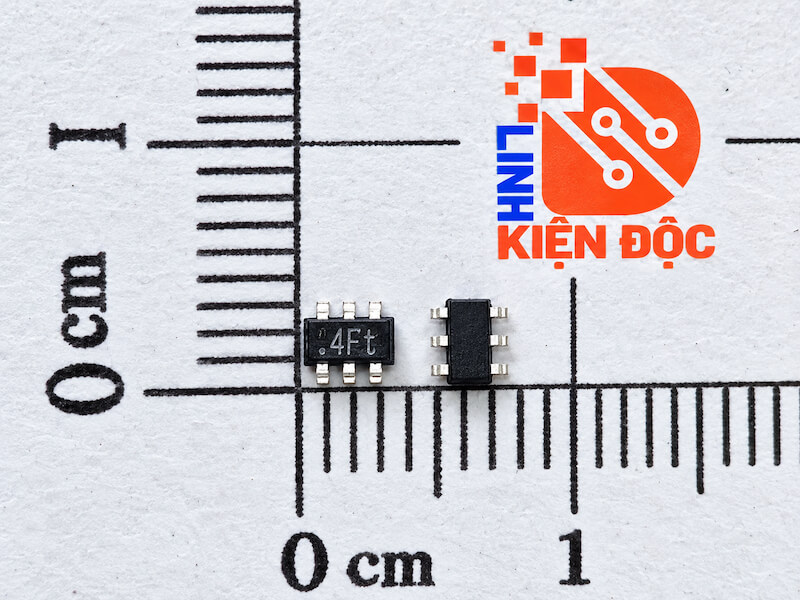

4. Kích Thước Của Transistor BC846S

5. Ứng Dụng Của Transistor BC846S

Transistor BC846S được ứng dụng trong nhiều mạch điện tử và thiết bị điều khiển như:

• Mạch khuếch đại tín hiệu: Khuếch đại các tín hiệu điện có biên độ nhỏ.

• Mạch đóng ngắt điện tử: Điều khiển trạng thái bật/tắt của các tải điện công suất nhỏ.

• Mạch điều khiển vi xử lý: Giao tiếp tín hiệu giữa vi điều khiển và các khối chức năng.

• Mạch xử lý tín hiệu: Sử dụng trong các tầng khuếch đại và điều khiển tín hiệu.

• Mạch điều khiển LED: Đóng ngắt LED báo trạng thái và các tải LED có dòng điện phù hợp.

• Thiết bị điện tử dân dụng: Ứng dụng trong bo mạch điều khiển, thiết bị gia dụng và các hệ thống điện tử thông minh.

• Thiết bị điện tử công nghiệp: Sử dụng trong các mạch điều khiển tự động, mạch giao tiếp và mạch driver công suất nhỏ.

• Sửa chữa bo mạch điện tử: Thay thế transistor NPN kép bị hỏng trong các thiết bị điện tử, mạch nguồn và hệ thống điều khiển.

Lưu ý khi sử dụng: Dòng Collector 100mA là giới hạn tối đa cho mỗi transistor, không phải dòng làm việc liên tục được bảo đảm trong mọi điều kiện. Cần lựa chọn điện trở phân cực Base và tính toán công suất tiêu tán phù hợp để đảm bảo linh kiện hoạt động ổn định.

DATASHEET
