1. Giới thiệu chung về Transistor BC847BS ký hiệu 1Ft
BC847BS là transistor lưỡng cực loại Dual NPN, nghĩa là bên trong một linh kiện có 2 transistor NPN độc lập. Linh kiện được đóng gói dạng SOT-363 (SC-88) 6 chân, có kích thước rất nhỏ, phù hợp với các bo mạch điện tử yêu cầu mật độ linh kiện cao.

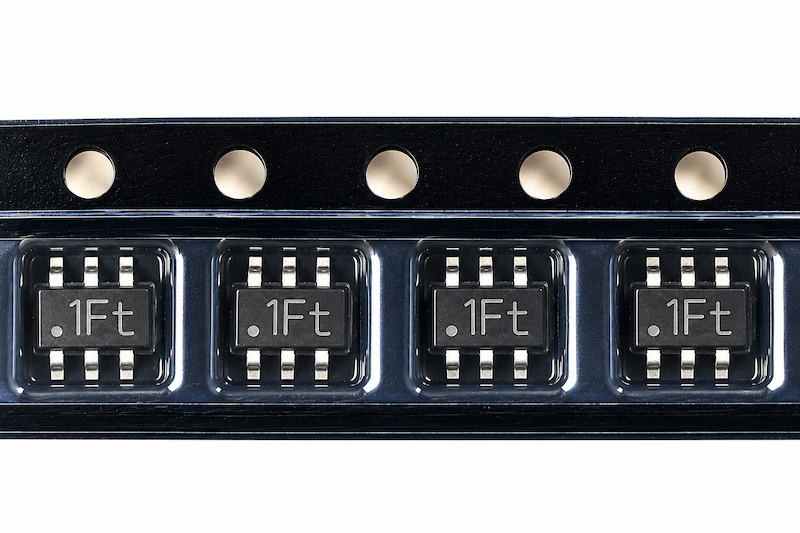

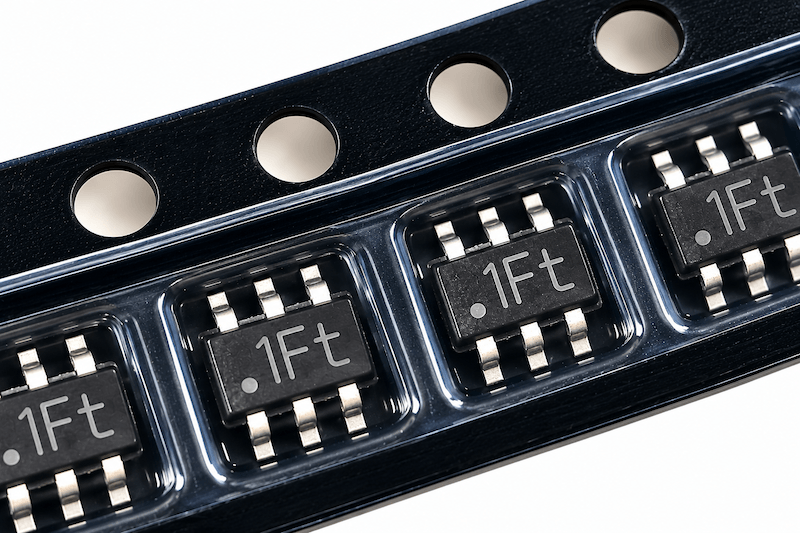

Trên một số phiên bản BC847BS, mã nhận dạng trên thân thuộc dạng 1F kèm ký tự chỉ nhà máy sản xuất. Vì vậy linh kiện thực tế có thể gặp marking như 1Ft. Không nên chỉ dựa duy nhất vào marking để xác định linh kiện mà cần đối chiếu thêm sơ đồ chân và vị trí trên mạch.
BC847BS được sử dụng phổ biến cho các chức năng khuếch đại tín hiệu nhỏ, đóng cắt tín hiệu và điều khiển điện tử. Việc tích hợp hai transistor trong cùng một package giúp giảm số lượng linh kiện rời và tiết kiệm diện tích PCB.
2. Đặc điểm và cấu tạo của BC847BS
BC847BS chứa hai transistor NPN bên trong cùng một vỏ SOT-363. Hai transistor có các cực Base, Collector và Emitter riêng biệt, vì vậy có thể sử dụng tương đối độc lập trong mạch.
Một số đặc điểm đáng chú ý của BC847BS gồm:
- Tích hợp 2 transistor NPN trong một linh kiện.
- Package SOT-363/SC-88 6 chân rất nhỏ gọn.
- Điện áp Collector-Emitter tối đa 45V.
- Dòng Collector liên tục tối đa 100mA cho mỗi transistor.
- Hệ số khuếch đại dòng DC hFE khoảng 200 – 450 tại điều kiện quy định.
- Điện dung Collector thấp.
- Điện áp bão hòa Collector-Emitter thấp.
- Hai transistor có đặc tính khuếch đại dòng tương đối đồng đều.
- Thích hợp cho mạch đóng cắt và khuếch đại tín hiệu nhỏ.
- Giúp giảm diện tích PCB so với sử dụng hai transistor SMD rời.
3. Sơ đồ chân BC847BS SOT-363
BC847BS có tổng cộng 6 chân, tương ứng với hai transistor TR1 và TR2.
| Chân | Ký hiệu | Chức năng |
|---|---|---|
| 1 | E1 | Emitter transistor 1 |
| 2 | B1 | Base transistor 1 |
| 3 | C2 | Collector transistor 2 |
| 4 | E2 | Emitter transistor 2 |
| 5 | B2 | Base transistor 2 |
| 6 | C1 | Collector transistor 1 |
Trong đó:
Transistor TR1: chân 1 Emitter, chân 2 Base và chân 6 Collector.
Transistor TR2: chân 4 Emitter, chân 5 Base và chân 3 Collector.
Điểm đáng chú ý là hai transistor không dùng chung chân Base, Collector hoặc Emitter, giúp linh hoạt hơn khi thiết kế mạch.

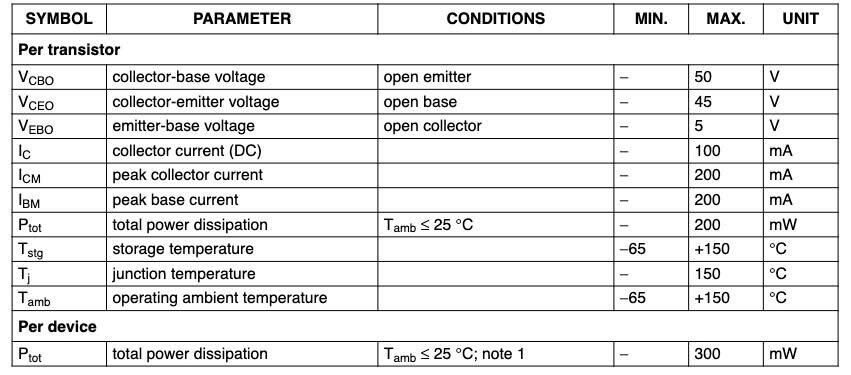

4. Thông số kỹ thuật Transistor BC847BS
5. Kích thước BC847BS SOT-363
6. Ứng dụng của Transistor BC847BS
BC847BS được thiết kế chủ yếu cho switching và amplification, vì vậy có thể được sử dụng trong nhiều loại mạch điện tử như:
- Mạch khuếch đại tín hiệu nhỏ.
- Mạch khuếch đại âm tần.
- Mạch đóng/ngắt tín hiệu.
- Mạch điều khiển logic.
- Mạch driver dòng nhỏ.
- Mạch tạo và xử lý tín hiệu.
- Mạch giao tiếp giữa các tầng điện tử.
- Mạch điều khiển LED dòng nhỏ.
- Tầng kích transistor hoặc MOSFET.
- Bo nguồn và nguồn xung.
- Thiết bị điện tử dân dụng.
- Bo điều khiển công nghiệp.
- Thiết bị truyền thông và xử lý tín hiệu.
- Các bo mạch cần hai transistor NPN nhưng có không gian lắp đặt hạn chế.
Với dòng Collector tối đa khoảng 100mA cho mỗi transistor, BC847BS phù hợp với tín hiệu và tải công suất nhỏ, không phải transistor dùng để trực tiếp đóng cắt tải công suất lớn.
