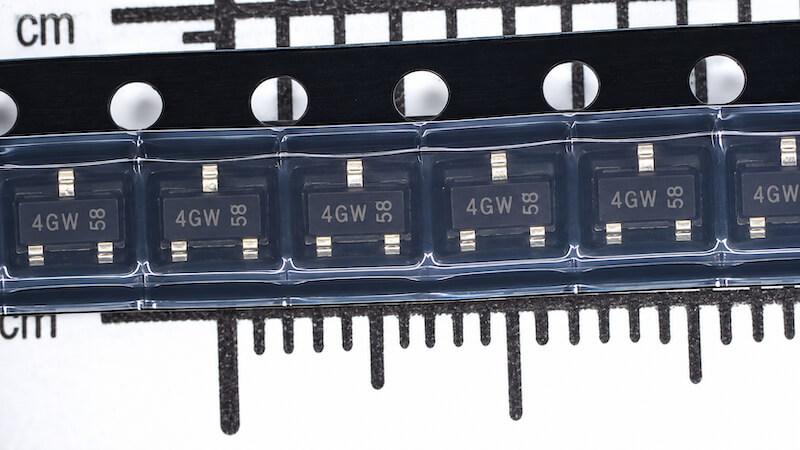

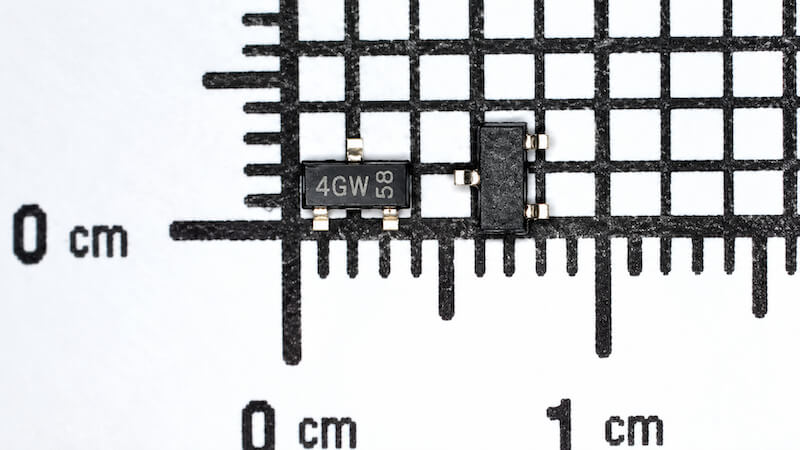

Transistor BC860C kí hiệu 4GW kiểu chân SOT23

BC860C là transistor lưỡng cực loại PNP (Bipolar Junction Transistor – BJT), được thiết kế để thực hiện các chức năng khuếch đại tín hiệu, xử lý tín hiệu âm thanh và đóng cắt dòng điện trong các mạch điện tử.

Linh kiện có điện áp Collector-Emitter tối đa 45V, dòng Collector tối đa 100mA và hệ số khuếch đại dòng DC cao, phù hợp với những ứng dụng yêu cầu khuếch đại tín hiệu nhỏ, đặc biệt là các tầng đầu vào có độ nhiễu thấp.

BC860C sử dụng kiểu đóng gói SOT-23 gồm 3 chân, phù hợp với công nghệ lắp ráp bề mặt SMD. Ký hiệu trên thân linh kiện có thể gặp dạng 4GW, trong đó 4G là mã nhận diện BC860C và W là ký tự bổ sung thể hiện nơi sản xuất theo quy ước đánh dấu của NXP/Nexperia.

Với kích thước nhỏ gọn, hệ số khuếch đại cao và đặc tính nhiễu thấp, BC860C được ứng dụng phổ biến trong các mạch khuếch đại âm thanh, xử lý tín hiệu analog và các thiết bị điện tử dân dụng, công nghiệp.

2. Đặc điểm của Transistor BC860C

• Là transistor lưỡng cực loại PNP.

• Điện áp Collector-Emitter tối đa 45V.

• Dòng Collector tối đa 100mA.

• Hệ số khuếch đại dòng DC cao, thuộc nhóm C.

• Hệ số khuếch đại hFE từ 420 đến 800 tại điều kiện thử quy định.

• Đặc tính nhiễu thấp, phù hợp với mạch khuếch đại tín hiệu nhỏ.

• Có khả năng khuếch đại tín hiệu âm thanh.

• Phù hợp với các ứng dụng đóng cắt dòng điện thấp.

• Điện áp bão hòa Collector-Emitter thấp.

• Dòng rò Collector thấp.

• Tần số chuyển tiếp khoảng 100MHz.

• Công suất tiêu tán tối đa 250mW theo điều kiện lắp đặt quy định.

• Kích thước nhỏ gọn, tiết kiệm diện tích PCB.

• Kiểu đóng gói SOT-23 3 chân.

• Phù hợp với công nghệ lắp ráp bề mặt SMD.

3. Cấu tạo và nguyên lý hoạt động

BC860C được cấu tạo từ ba lớp bán dẫn theo cấu trúc P-N-P, tạo thành hai tiếp giáp P-N bên trong transistor.

Linh kiện gồm ba cực chính:

• Base (B): Cực điều khiển dòng điện.

• Collector (C): Cực thu dòng điện.

• Emitter (E): Cực phát dòng điện.

Sơ đồ chân BC860C SOT-23:

• Chân 1: Base (B).

• Chân 2: Emitter (E).

• Chân 3: Collector (C).

Nguyên lý hoạt động:

Trong chế độ khuếch đại, khi điện áp tại cực Base thấp hơn cực Emitter khoảng 0,6V đến 0,7V, tiếp giáp Base-Emitter được phân cực thuận và transistor bắt đầu dẫn dòng.

Đối với transistor PNP, dòng điện quy ước chạy từ Emitter sang Collector. Một dòng điện nhỏ tại cực Base có thể điều khiển dòng điện lớn hơn chạy qua Collector.

Mối quan hệ giữa dòng Collector và dòng Base trong vùng khuếch đại được biểu diễn gần đúng bằng công thức:

Trong đó:

• IC: Dòng điện Collector.

• IB: Dòng điện Base.

• hFE: Hệ số khuếch đại dòng điện DC.

BC860C có hệ số khuếch đại dòng cao, giúp linh kiện phù hợp với các mạch khuếch đại tín hiệu nhỏ và các tầng tiền khuếch đại âm thanh.

Khi sử dụng ở chế độ đóng cắt, transistor hoạt động chủ yếu ở hai trạng thái:

• Trạng thái ngắt: Điện áp Base gần bằng điện áp Emitter, transistor không dẫn đáng kể.

• Trạng thái bão hòa: Base được phân cực đủ mạnh, transistor dẫn và điện áp giữa Emitter và Collector giảm xuống mức thấp.

Nhờ nguyên lý này, BC860C có thể được sử dụng để khuếch đại tín hiệu, điều khiển tải dòng nhỏ và xử lý tín hiệu analog.

4. Thông số kỹ thuật Transistor BC860C

5. Kích thước Transistor BC860C SOT-23

6. Ứng dụng của Transistor BC860C

BC860C được sử dụng rộng rãi trong các mạch điện tử cần khuếch đại tín hiệu nhỏ, xử lý tín hiệu analog hoặc đóng cắt dòng điện thấp, bao gồm:

• Mạch khuếch đại tín hiệu nhỏ.

• Mạch khuếch đại âm thanh.

• Mạch tiền khuếch đại âm thanh.

• Mạch khuếch đại tín hiệu nhiễu thấp.

• Mạch khuếch đại tín hiệu cảm biến.

• Mạch xử lý tín hiệu analog.

• Mạch đóng cắt tín hiệu.

• Mạch điều khiển LED.

• Mạch điều khiển tải dòng nhỏ.

• Mạch chuyển mạch phía nguồn dương.

• Mạch điều khiển transistor công suất.

• Mạch giao tiếp vi điều khiển.

• Mạch điều khiển nguồn.

• Mạch tạo xung và dao động.

• Mạch chuyển đổi mức tín hiệu.

• Thiết bị đo lường điện tử.

• Thiết bị truyền thông.

• Thiết bị âm thanh.

• Thiết bị điện tử dân dụng.

• Bo mạch điều khiển công nghiệp.

Transistor BC860C ký hiệu 4GW SOT-23 là transistor PNP có điện áp 45V, dòng điện 100mA và hệ số khuếch đại dòng cao từ 420 đến 800. Với đặc tính nhiễu thấp, kích thước nhỏ gọn và khả năng khuếch đại tốt, linh kiện phù hợp cho các ứng dụng khuếch đại âm thanh, xử lý tín hiệu analog và đóng cắt tải dòng thấp trong nhiều loại mạch điện tử.

DATASHEET
