Transistor BCW60D kí hiệu ADW kiểu chân SOT23

BCW60D là transistor lưỡng cực loại NPN, được sản xuất bởi Nexperia, chuyên sử dụng trong các ứng dụng khuếch đại tín hiệu và đóng cắt điện tử công suất nhỏ. Linh kiện có điện áp cực góp – cực phát tối đa 32V, dòng điện cực góp tối đa 100mA và công suất tiêu tán 250mW.

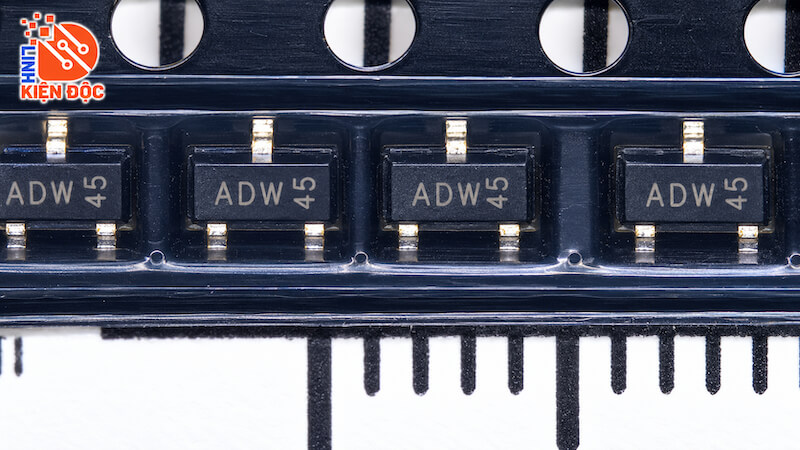

Transistor có ký hiệu nhận dạng ADW, thuộc nhóm mã đánh dấu AD trên thân linh kiện, sử dụng kiểu đóng gói SOT-23 với 3 chân kết nối. Thiết kế nhỏ gọn giúp tiết kiệm diện tích bo mạch và phù hợp với các thiết bị điện tử hiện đại.

BCW60D nổi bật với hệ số khuếch đại dòng điện cao, khả năng hoạt động ổn định và mức tiêu thụ công suất thấp. Linh kiện thường được sử dụng trong các mạch khuếch đại tín hiệu nhỏ, mạch điều khiển, thiết bị điện tử dân dụng và các hệ thống điện tử công nghiệp.

2. Đặc điểm và cấu tạo của Transistor BCW60D

Đặc điểm nổi bật

• Là transistor lưỡng cực NPN sử dụng vật liệu bán dẫn silicon.

• Điện áp cực góp – cực phát tối đa 32V.

• Dòng điện cực góp liên tục tối đa 100mA.

• Công suất tiêu tán tối đa 250mW.

• Hệ số khuếch đại dòng điện hFE từ 380 đến 630 trong điều kiện đo quy định.

• Có khả năng khuếch đại tín hiệu điện áp và dòng điện trong các mạch điện tử.

• Điện áp bão hòa thấp, phù hợp với các ứng dụng đóng cắt công suất nhỏ.

• Tần số chuyển tiếp cao, thích hợp với các mạch xử lý tín hiệu.

• Kiểu đóng gói SOT-23 nhỏ gọn, tiết kiệm diện tích PCB.

• Sử dụng công nghệ dán bề mặt SMD, thuận tiện cho quá trình lắp ráp tự động.

• Phiên bản Nexperia đáp ứng tiêu chuẩn AEC-Q101 dành cho linh kiện bán dẫn ô tô.

Cấu tạo

Transistor BCW60D được chế tạo từ vật liệu bán dẫn silicon, gồm ba lớp bán dẫn N-P-N tạo thành hai tiếp giáp P-N.

Linh kiện có 3 cực chính:

Nguyên lý hoạt động

Transistor BCW60D hoạt động dựa trên nguyên lý điều khiển dòng điện giữa cực Collector và Emitter thông qua dòng điện tại cực Base.

• Khi không có dòng điện điều khiển phù hợp tại cực Base, transistor ở trạng thái ngắt.

• Khi có dòng điện đi vào cực Base, transistor bắt đầu dẫn điện từ Collector đến Emitter.

• Trong chế độ khuếch đại, dòng Collector thay đổi theo dòng Base và hệ số khuếch đại hFE.

• Trong chế độ đóng cắt, transistor chuyển đổi giữa trạng thái ngắt và trạng thái bão hòa để điều khiển tải.

Nhờ hệ số khuếch đại dòng điện cao, BCW60D có thể điều khiển dòng Collector lớn hơn nhiều lần so với dòng Base trong vùng khuếch đại.

3. Thông số kỹ thuật của Transistor BCW60D

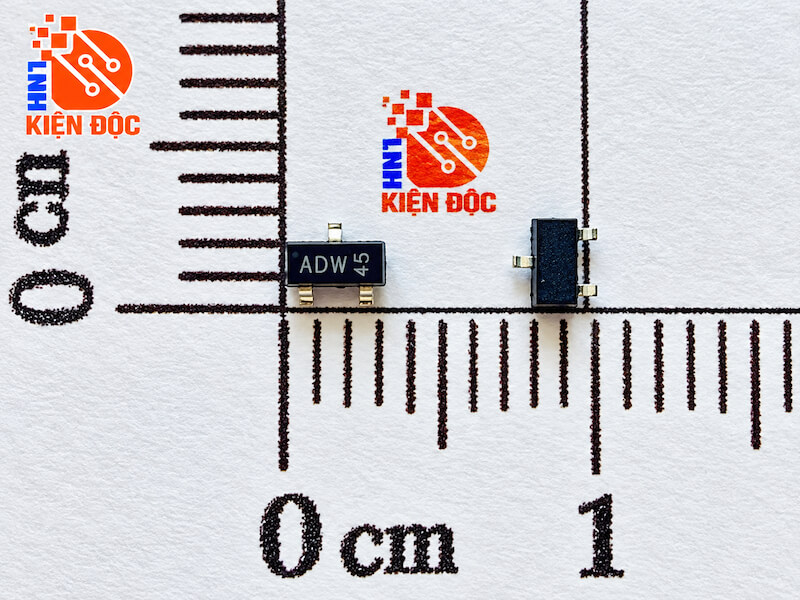

4. Kích thước Transistor BCW60D SOT-23

5. Ứng dụng của Transistor BCW60D

Mạch khuếch đại tín hiệu: Được sử dụng trong các tầng khuếch đại tín hiệu nhỏ, giúp tăng biên độ tín hiệu hoặc khả năng điều khiển dòng điện trong mạch điện tử.

Mạch đóng cắt điện tử: Hoạt động như một công tắc điện tử, cho phép điều khiển các tải có dòng điện nhỏ thông qua tín hiệu tại cực Base.

Mạch điều khiển LED: Phù hợp với các mạch điều khiển đèn LED báo trạng thái, LED tín hiệu và những hệ thống chiếu sáng công suất thấp.

Mạch giao tiếp vi điều khiển: Có thể sử dụng làm tầng điều khiển trung gian giữa vi điều khiển và các tải nhỏ, với điện trở hạn dòng Base được lựa chọn phù hợp.

Mạch xử lý tín hiệu cảm biến: Hỗ trợ khuếch đại tín hiệu từ cảm biến hoặc chuyển đổi trạng thái tín hiệu trong các hệ thống điện tử.

Mạch nguồn điện tử: Được sử dụng trong các tầng điều khiển, mạch giám sát điện áp và mạch đóng cắt tín hiệu công suất thấp.

Thiết bị điện tử công nghiệp: Có thể tích hợp trong các bo mạch điều khiển, thiết bị tự động hóa và hệ thống giám sát tín hiệu.

Mạch điều khiển relay công suất nhỏ: Có thể sử dụng để điều khiển relay có dòng cuộn dây nằm trong giới hạn cho phép, kết hợp diode bảo vệ khi cần thiết.

Thiết bị điện tử ô tô: Phiên bản đạt chuẩn AEC-Q101 có thể được sử dụng trong các hệ thống điện tử ô tô khi đáp ứng đầy đủ yêu cầu thiết kế.

Nhờ điện áp chịu đựng 32V, dòng Collector tối đa 100mA, hệ số khuếch đại dòng cao và kiểu đóng gói SOT-23 nhỏ gọn, Transistor BCW60D ký hiệu ADW phù hợp với nhiều ứng dụng khuếch đại tín hiệu, đóng cắt và điều khiển trong các thiết bị điện tử hiện đại.
