Transistor BCW70 kí hiệu H2W kiểu chân SOT23

BCW70 là transistor lưỡng cực loại PNP, được thiết kế để thực hiện các chức năng khuếch đại tín hiệu và đóng cắt dòng điện trong những mạch điện tử công suất nhỏ.

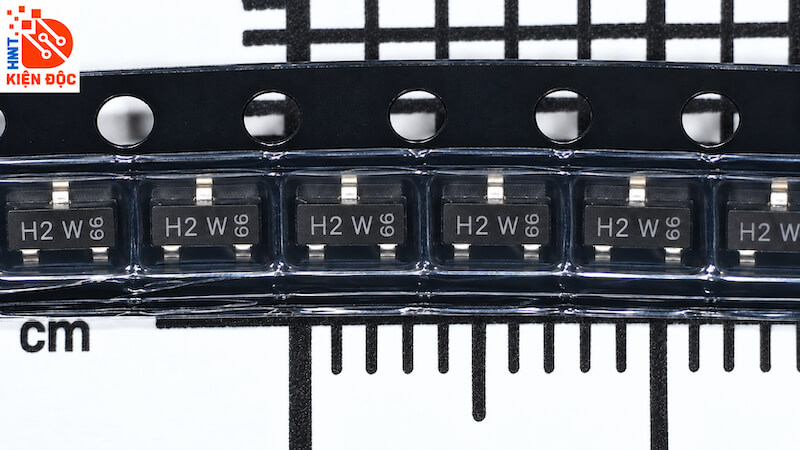

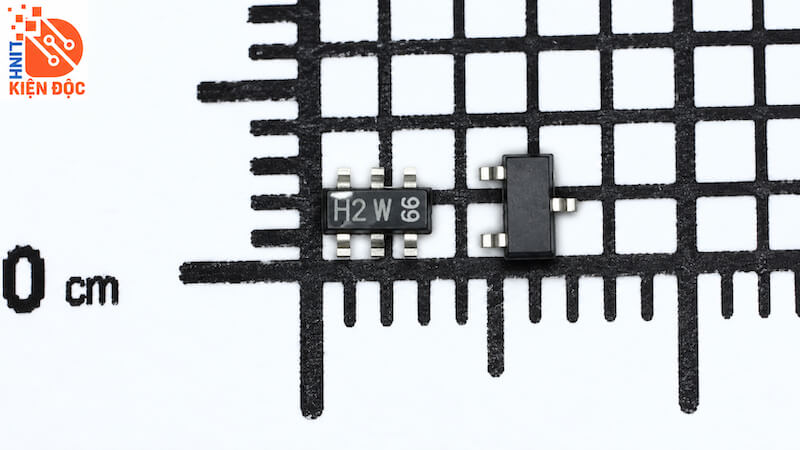

Linh kiện có ký hiệu trên thân H2W, sử dụng kiểu đóng gói SOT-23 với 3 chân kết nối, phù hợp với công nghệ lắp ráp bề mặt SMT.

Transistor BCW70 có điện áp Collector–Emitter tối đa 45V, dòng Collector tối đa 100mA và hệ số khuếch đại dòng điện cao. Nhờ đó, linh kiện được sử dụng phổ biến trong các mạch điều khiển, mạch khuếch đại tín hiệu, mạch chuyển mạch và thiết bị điện tử dân dụng.

Với kích thước nhỏ gọn và khả năng hoạt động ổn định, BCW70 là lựa chọn phù hợp cho những ứng dụng yêu cầu tiết kiệm diện tích bảng mạch PCB.

2. Đặc điểm và cấu tạo của Transistor BCW70

Đặc điểm nổi bật

• Transistor loại PNP, sử dụng công nghệ bán dẫn silicon.

• Điện áp Collector–Emitter tối đa 45V.

• Dòng điện Collector liên tục tối đa 100mA.

• Hệ số khuếch đại dòng điện DC (hFE) từ 215 đến 500 trong điều kiện thử tiêu chuẩn.

• Tần số chuyển tiếp tối thiểu 100MHz, phù hợp với các mạch khuếch đại tín hiệu nhỏ.

• Kiểu đóng gói SOT-23 nhỏ gọn, tiết kiệm diện tích lắp đặt.

• Có thể sử dụng trong các mạch đóng cắt điện tử và khuếch đại tín hiệu.

• Phù hợp với công nghệ hàn bề mặt SMT.

Cấu tạo

BCW70 được chế tạo từ vật liệu bán dẫn silicon, có cấu trúc ba lớp bán dẫn P-N-P, tạo thành hai tiếp giáp P-N.

Transistor gồm 3 cực:

• Base (B): Cực nền, điều khiển hoạt động dẫn điện của transistor.

• Collector (C): Cực góp, tham gia dẫn dòng điện chính.

• Emitter (E): Cực phát, cung cấp hạt tải điện cho quá trình dẫn điện.

Đối với transistor PNP, linh kiện bắt đầu dẫn điện khi điện thế cực Base thấp hơn cực Emitter một mức phù hợp.

Khi có dòng điện điều khiển tại cực Base, transistor cho phép dòng điện chạy từ Emitter sang Collector, giúp thực hiện chức năng khuếch đại hoặc đóng cắt.

Sơ đồ chân BCW70 SOT-23:

• Chân 1: Base (B).

• Chân 2: Emitter (E).

• Chân 3: Collector (C).

3. Thông số kỹ thuật của Transistor BCW70

4. Kích thước Transistor BCW70 SOT-23

5. Ứng dụng của Transistor BCW70

Mạch khuếch đại tín hiệu: BCW70 được sử dụng trong các tầng khuếch đại tín hiệu nhỏ, giúp tăng cường dòng điện tín hiệu trong các thiết bị điện tử.

Mạch đóng cắt điện tử: Linh kiện có thể hoạt động như một công tắc điện tử, điều khiển bật hoặc tắt các tải có dòng điện nhỏ thông qua tín hiệu tại cực Base.

Mạch điều khiển LED: Sử dụng trong các mạch điều khiển LED và đèn báo trạng thái, giúp điều khiển dòng điện cấp cho LED khi được thiết kế với điện trở hạn dòng phù hợp.

Mạch điều khiển nguồn: BCW70 có thể được ứng dụng trong các mạch chuyển mạch phía nguồn dương, mạch kích tín hiệu và mạch điều khiển tải công suất thấp.

Thiết bị điện tử dân dụng: Được sử dụng trong các bảng mạch điều khiển, thiết bị gia dụng, thiết bị đo lường và những sản phẩm điện tử có kích thước nhỏ.

Mạch xử lý tín hiệu: Phù hợp với các tầng đệm, tầng khuếch đại và mạch chuyển đổi mức tín hiệu trong hệ thống điện tử.

Mạch điều khiển tự động: Có thể sử dụng để điều khiển các tín hiệu logic, kích hoạt tầng transistor khác hoặc đóng cắt những tải nhỏ trong hệ thống điều khiển.

Khi sử dụng BCW70, cần chú ý lựa chọn điện trở cực Base phù hợp, bảo đảm dòng Collector và công suất tiêu tán không vượt quá giới hạn cho phép. Đồng thời, cần xác định đúng sơ đồ chân B, C, E để tránh đấu sai gây hư hỏng linh kiện.
