1. Giới thiệu chung về Transistor DTB113EKT146

DTB113EKT146 là transistor kỹ thuật số loại PNP (Digital Transistor), được tích hợp điện trở phân cực bên trong, giúp đơn giản hóa thiết kế mạch và giảm số lượng linh kiện điện trở bên ngoài.

Linh kiện thuộc nhóm transistor có điện trở tích hợp, thường được sử dụng trong các mạch chuyển mạch tín hiệu, điều khiển tải nhỏ và giao tiếp giữa các tầng điều khiển điện tử.

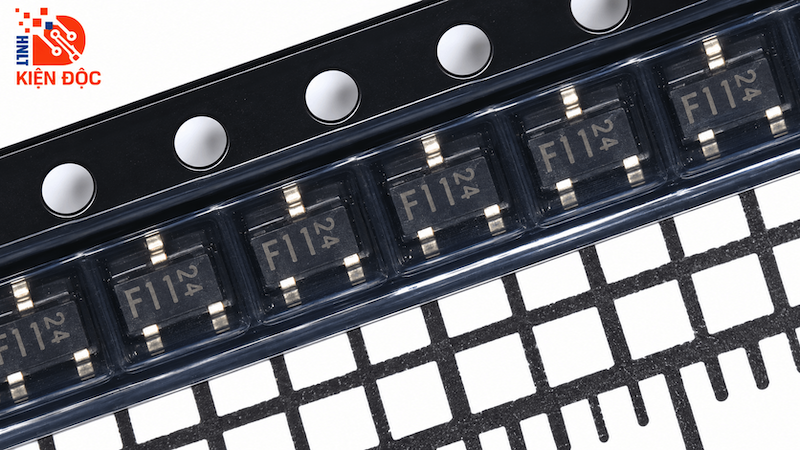

DTB113EKT146 sử dụng kiểu vỏ SOT-23 3 chân, có kích thước nhỏ gọn, phù hợp với công nghệ lắp ráp bề mặt SMD/SMT. Trên thân linh kiện có ký hiệu nhận dạng F11.

2. Đặc điểm nổi bật của DTB113EKT146

• Transistor kỹ thuật số loại PNP.
• Tích hợp điện trở phân cực bên trong.
• Giảm số lượng điện trở ngoài trong mạch.
• Phù hợp với các ứng dụng chuyển mạch tín hiệu.
• Có thể điều khiển tải dòng nhỏ.
• Tiêu thụ công suất thấp trong các ứng dụng phù hợp.
• Kích thước nhỏ gọn, tiết kiệm diện tích PCB.
• Sử dụng kiểu chân SOT-23.
• Phù hợp với dây chuyền sản xuất SMT.
• Ứng dụng trong thiết bị điện tử dân dụng và công nghiệp.

3. Cấu tạo và nguyên lý hoạt động

DTB113EKT146 là transistor PNP có điện trở tích hợp bên trong, gồm ba cực chức năng:

Base (B): Cực điều khiển, được kết nối thông qua mạng điện trở tích hợp.

Collector (C): Cực thu, tham gia vào đường dòng điện điều khiển tải.

Emitter (E): Cực phát, thường được kết nối với phía nguồn dương trong cấu hình chuyển mạch PNP.

Khi điện áp tại đầu vào điều khiển được kéo xuống đủ thấp so với Emitter, transistor PNP bắt đầu dẫn điện, cho phép dòng điện chạy qua tải.

Khi điện áp điều khiển tiến gần điện áp Emitter, transistor chuyển sang trạng thái ngắt.

Nhờ mạng điện trở bên trong, DTB113EKT146 có thể được điều khiển thuận tiện từ các tầng logic phù hợp mà không cần bố trí đầy đủ các điện trở phân cực rời như transistor PNP thông thường.

4. Thông số kỹ thuật DTB113EKT146

5. Kích thước Transistor DTB113EKT146

6. Chức năng và công dụng của DTB113EKT146

DTB113EKT146 có chức năng chính là chuyển mạch và điều khiển tín hiệu điện trong các mạch điện tử.

Các công dụng phổ biến gồm:

• Chuyển mạch tín hiệu ON/OFF.
• Điều khiển LED và đèn báo.
• Điều khiển tải dòng nhỏ.
• Làm tầng đệm điều khiển.
• Điều khiển tín hiệu trong mạch vi điều khiển.
• Chuyển đổi trạng thái logic trong cấu hình phù hợp.
• Điều khiển các tầng transistor khác.
• Giảm số lượng điện trở phân cực bên ngoài.
• Đóng ngắt tín hiệu trong bo mạch điện tử.

7. Ứng dụng của DTB113EKT146

Transistor DTB113EKT146 được sử dụng trong nhiều thiết bị điện tử và mạch điều khiển như:

• Bo mạch vi điều khiển.
• Mạch điều khiển LED.
• Mạch nguồn.
• Thiết bị điện tử dân dụng.
• Mạch điều khiển công nghiệp.
• Thiết bị tự động hóa.
• Bo mạch cảm biến.
• Thiết bị đo lường.
• Mạch chuyển mạch tín hiệu.
• Thiết bị điện tử cầm tay.
• Mạch điều khiển tải nhỏ.

8. Ký hiệu F11 trên DTB113EKT146

Do transistor sử dụng package SOT-23 có kích thước nhỏ nên mã đầy đủ DTB113EKT146 thường không được in trực tiếp lên thân linh kiện.

Thay vào đó, nhà sản xuất sử dụng ký hiệu ngắn F11 để hỗ trợ nhận dạng.

Khi tìm kiếm linh kiện theo marking F11, cần kiểm tra thêm kiểu chân SOT-23, cực tính PNP, cấu hình điện trở tích hợp và vị trí của linh kiện trên bo mạch.

Không nên chỉ dựa vào ký hiệu F11 vì marking SMD có thể trùng nhau giữa các loại linh kiện khác nhau.

9. Lưu ý khi thay thế DTB113EKT146

Khi lựa chọn transistor thay thế DTB113EKT146, cần kiểm tra:

• Loại transistor PNP.
• Điện áp Collector-Emitter.
• Dòng Collector tối đa.
• Giá trị điện trở tích hợp R1 và R2.
• Mức điện áp điều khiển đầu vào.
• Công suất tiêu tán.
• Kiểu vỏ SOT-23.
• Sơ đồ chân.
• Ký hiệu và mã sản phẩm.

Đặc biệt, không nên thay trực tiếp DTB113EKT146 bằng transistor PNP thông thường nếu chưa bổ sung mạng điện trở phân cực phù hợp.

10. Kết luận

DTB113EKT146 là transistor kỹ thuật số PNP có điện trở tích hợp, sử dụng kiểu vỏ SOT-23 3 chân, ký hiệu F11.

Linh kiện có chức năng chuyển mạch tín hiệu, điều khiển tải nhỏ và hỗ trợ giao tiếp giữa các tầng mạch điện tử. Nhờ tích hợp điện trở phân cực, DTB113EKT146 giúp đơn giản hóa thiết kế, giảm số lượng linh kiện rời và tiết kiệm diện tích PCB.

Transistor được ứng dụng trong các mạch điều khiển LED, mạch vi điều khiển, thiết bị điện tử dân dụng và hệ thống điều khiển công nghiệp.
