1. Giới thiệu chung về Transistor KRA105S-RTK/P

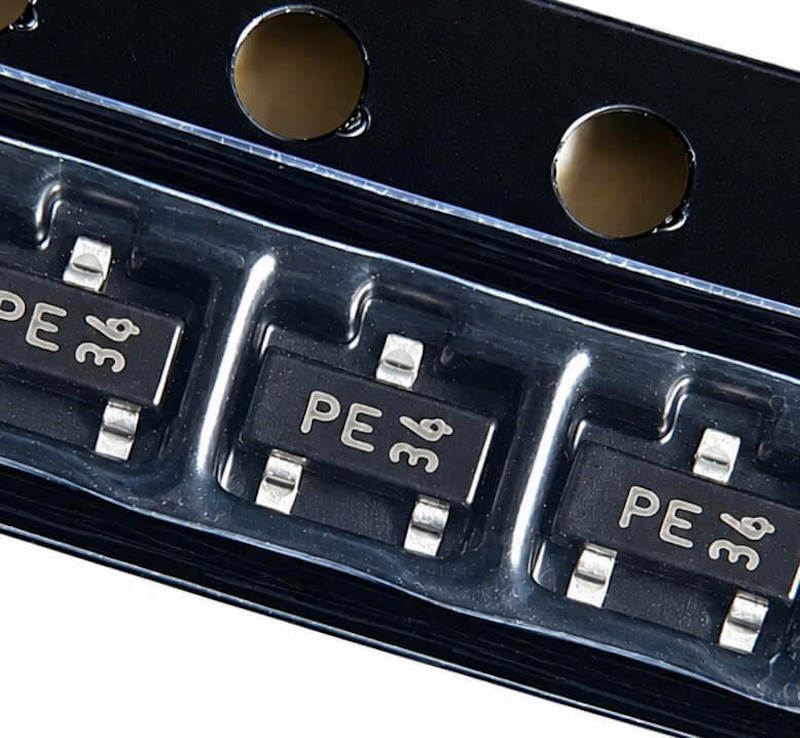

KRA105S-RTK/P là transistor số loại PNP có điện trở phân cực tích hợp (Digital Transistor/Pre-Biased Transistor), được đóng gói dưới dạng SOT-23 3 chân. Trên bề mặt linh kiện thường có ký hiệu PE để nhận dạng.

KRA105S-RTK/P có điện áp ngõ ra tối đa -50V, dòng ngõ ra tối đa -100mA và công suất tiêu tán khoảng 200mW. Linh kiện được thiết kế chủ yếu cho các mạch đóng cắt, điều khiển tín hiệu, giao tiếp và driver trong các thiết bị điện tử.

Điểm nổi bật của KRA105S là bên trong đã tích hợp sẵn hai điện trở phân cực R1 và R2, nhờ đó giảm số lượng điện trở bên ngoài, tiết kiệm diện tích PCB và đơn giản hóa thiết kế mạch.

2. Đặc điểm và cấu tạo của KRA105S-RTK/P

KRA105S-RTK/P sử dụng cấu trúc transistor PNP silicon kết hợp với mạng điện trở phân cực được tích hợp ngay bên trong linh kiện.

Hai điện trở tích hợp có giá trị điển hình:

• R1: 2.2kΩ
• R2: 47kΩ

Việc tích hợp sẵn điện trở giúp transistor có thể kết nối thuận tiện với các tầng tín hiệu điều khiển mà không cần bố trí nhiều linh kiện phụ bên ngoài.

KRA105S-RTK/P có 3 chân, gồm:

• Chân 1 – COMMON: Emitter
• Chân 2 – IN: ngõ vào Base thông qua mạng điện trở
• Chân 3 – OUT: Collector

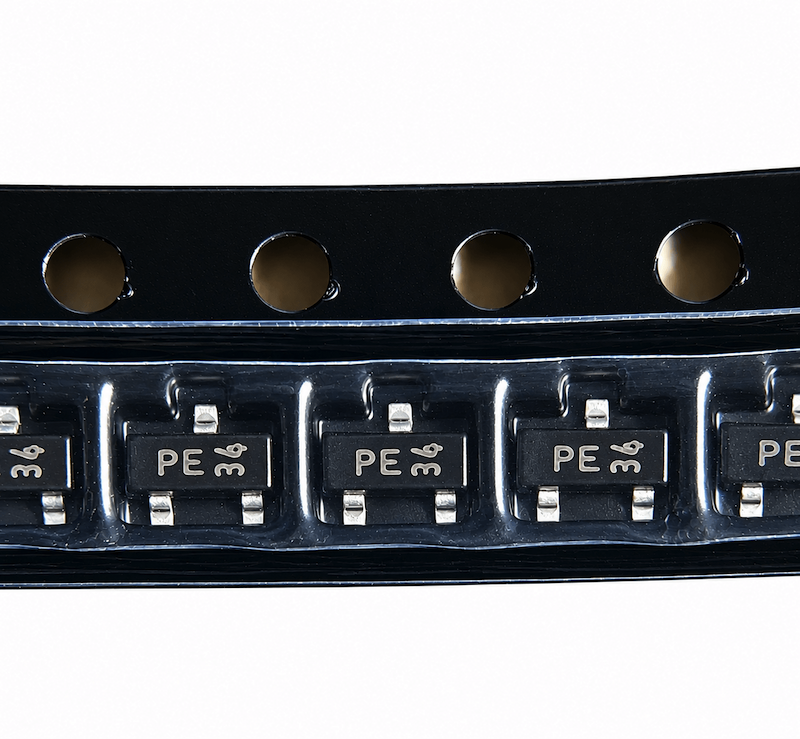

Trên thân linh kiện thường được in mã PE. Khi xác định linh kiện trên bo mạch, ngoài ký hiệu PE nên kiểm tra thêm kiểu chân SOT-23, sơ đồ mạch và vị trí linh kiện để tránh nhầm với các linh kiện SMD khác có marking tương tự.

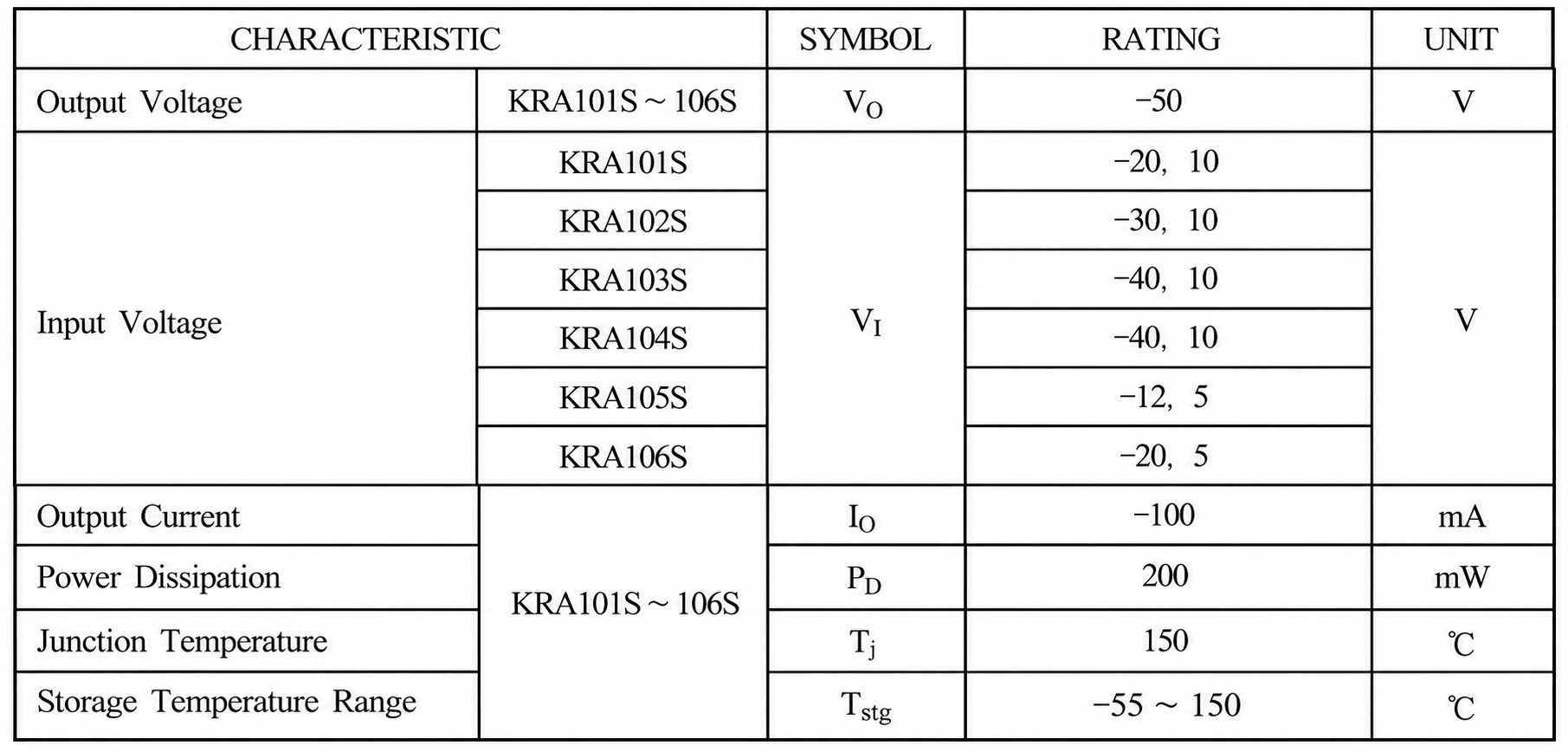

3. Thông số kỹ thuật KRA105S-RTK/P

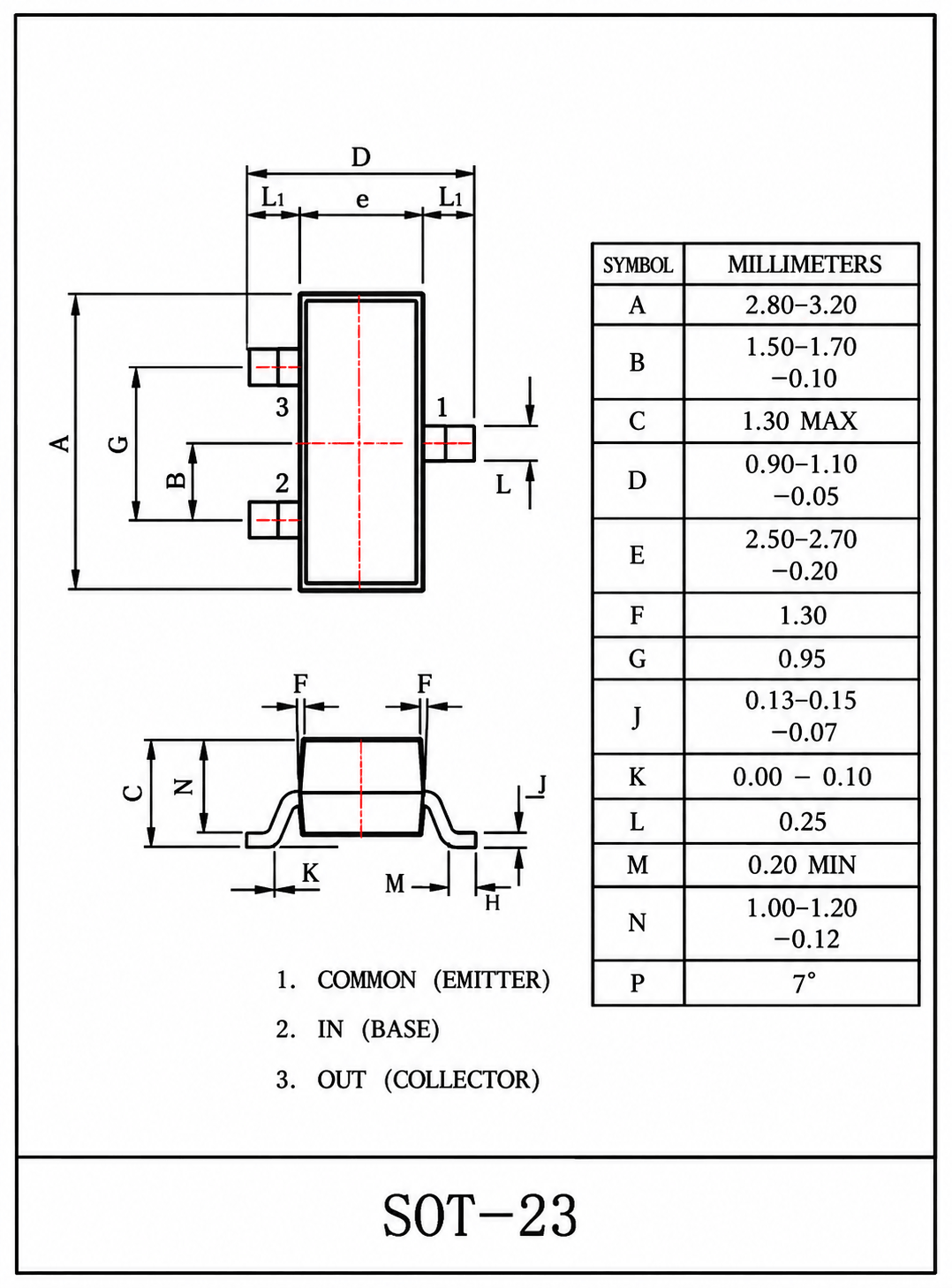

4. Kích thước Transistor KRA105S-RTK/P

5. Ứng dụng của Transistor KRA105S-RTK/P

KRA105S-RTK/P được sử dụng chủ yếu trong các mạch đóng cắt và điều khiển tín hiệu công suất nhỏ. Linh kiện có thể xuất hiện trong các bo mạch điện tử dân dụng cũng như thiết bị điều khiển công nghiệp.

Một số ứng dụng thường gặp gồm:

• Mạch đóng/ngắt tín hiệu.
• Mạch switching điện tử.
• Mạch driver và điều khiển.
• Mạch giao tiếp giữa các tầng tín hiệu.
• Điều khiển tải dòng nhỏ.
• Mạch tạo và chuyển đổi mức tín hiệu.
• Tầng kích cho transistor hoặc MOSFET khác.
• Bo nguồn và nguồn xung SMPS.
• Bo điều khiển động cơ.
• Thiết bị tự động hóa.
• Thiết bị điện tử gia dụng.
• Mạch điều khiển trong inverter và các thiết bị công nghiệp.

Do dòng ngõ ra tối đa khoảng 100mA, KRA105S-RTK/P chủ yếu được sử dụng ở tầng tín hiệu, tầng driver hoặc điều khiển tải nhỏ, không thích hợp để trực tiếp điều khiển các tải công suất lớn.

DATASHEET
