Transistor lMUN2235LT1G NPN SOT-23 50V ký hiệu A8M

1. Giới thiệu chung về LMUN2235LT1G

LMUN2235LT1G là transistor NPN tích hợp điện trở phân cực, thuộc dòng BRT (Bias Resistor Transistor). Linh kiện được thiết kế để thực hiện các chức năng đóng cắt, điều khiển và xử lý tín hiệu trong nhiều loại mạch điện tử.

LMUN2235LT1G sử dụng kiểu đóng gói SOT-23 nhỏ gọn, phù hợp với công nghệ gắn bề mặt SMD/SMT. Việc tích hợp sẵn mạng điện trở phân cực bên trong giúp giảm số lượng linh kiện rời, tiết kiệm diện tích PCB và đơn giản hóa quá trình thiết kế mạch.

Linh kiện có điện áp Collector–Emitter tối đa 50V, dòng Collector tối đa 100mA và ký hiệu nhận dạng trên thân là A8M.

2. Đặc điểm của LMUN2235LT1G

LMUN2235LT1G có những đặc điểm chính sau:

• Transistor loại NPN.
• Tích hợp sẵn hai điện trở phân cực.
• Điện áp Collector–Emitter tối đa 50V.
• Dòng Collector tối đa 100mA.
• Điện trở R1 khoảng 2,2kΩ.
• Điện trở R2 khoảng 47kΩ.

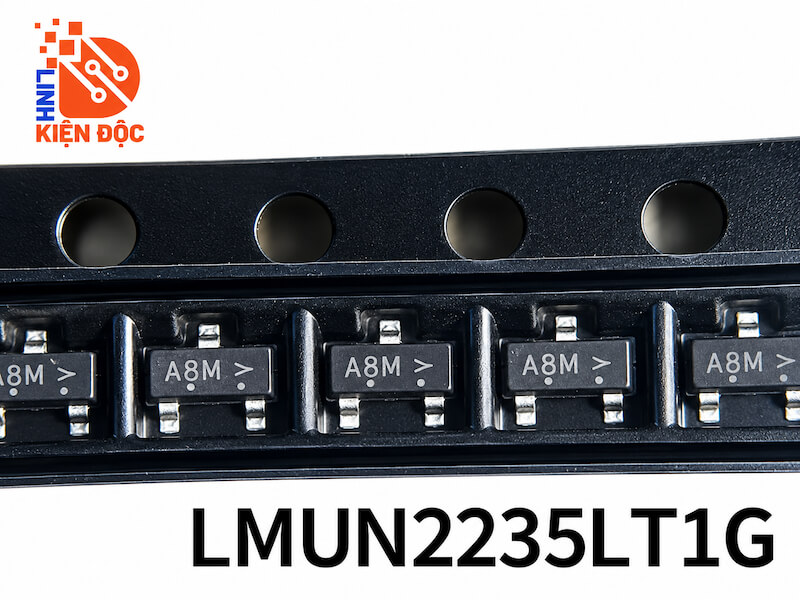

• Ký hiệu trên thân A8M.
• Kiểu đóng gói SOT-23.
• Có 3 chân kết nối.
• Kiểu lắp đặt SMD/SMT.
• Kích thước nhỏ, tiết kiệm diện tích PCB.
• Giảm số lượng điện trở phân cực bên ngoài.
• Phù hợp cho mạch đóng cắt và điều khiển tín hiệu.

3. Cấu tạo của LMUN2235LT1G

LMUN2235LT1G được cấu tạo từ một transistor lưỡng cực NPN kết hợp với mạng điện trở phân cực được tích hợp trực tiếp bên trong linh kiện.

Giá trị điện trở tích hợp:

R1: 2,2kΩ
R2: 47kΩ
Tỷ lệ R1/R2: khoảng 0,047

Điện trở R1 được bố trí ở đầu vào Base, giúp hạn chế và thiết lập dòng điều khiển. Điện trở R2 nằm trong mạng phân cực Base–Emitter, giúp transistor duy trì trạng thái ổn định khi không có tín hiệu điều khiển.

LMUN2235LT1G có 3 chân:

Chân 1: Base – ngõ vào tín hiệu
Chân 2: Emitter
Chân 3: Collector – ngõ ra

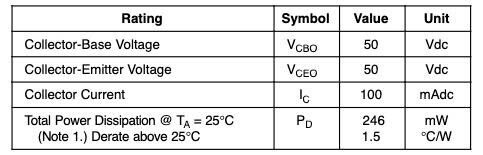

4. Thông số kỹ thuật LMUN2235LT1G

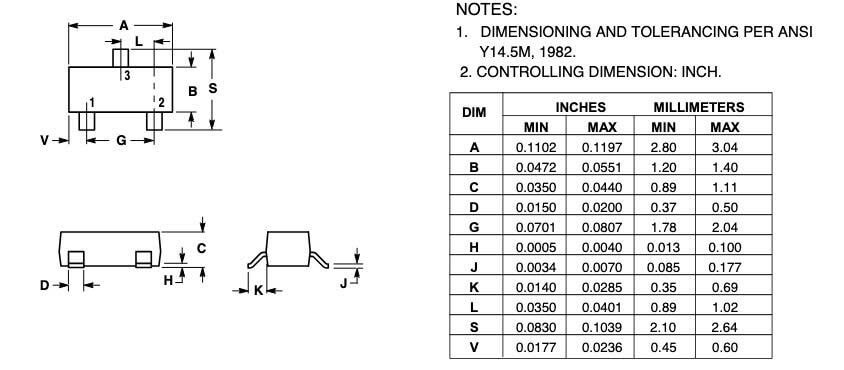

5. Kích thước LMUN2235LT1G

6. Ứng dụng của LMUN2235LT1G

LMUN2235LT1G được sử dụng trong nhiều mạch điện tử cần chức năng đóng cắt hoặc điều khiển tín hiệu dòng nhỏ, đặc biệt là các thiết kế cần tối ưu số lượng linh kiện và diện tích PCB.

Một số ứng dụng phổ biến:

• Mạch đóng/ngắt tín hiệu.
• Mạch điều khiển LED.
• Mạch giao tiếp vi điều khiển.
• Mạch chuyển mức tín hiệu.
• Mạch đảo tín hiệu.
• Mạch đệm tín hiệu.
• Điều khiển tải dòng nhỏ.
• Bo mạch nguồn.
• Bo điều khiển công nghiệp.
• Thiết bị điện tử dân dụng.
• Các thiết bị sử dụng linh kiện SMD kích thước nhỏ.

LMUN2235LT1G phù hợp cho các thiết kế cần transistor NPN SOT-23 có điện áp 50V, dòng tối đa 100mA và tích hợp sẵn điện trở phân cực, giúp mạch điện nhỏ gọn và thuận tiện hơn trong quá trình lắp ráp.
