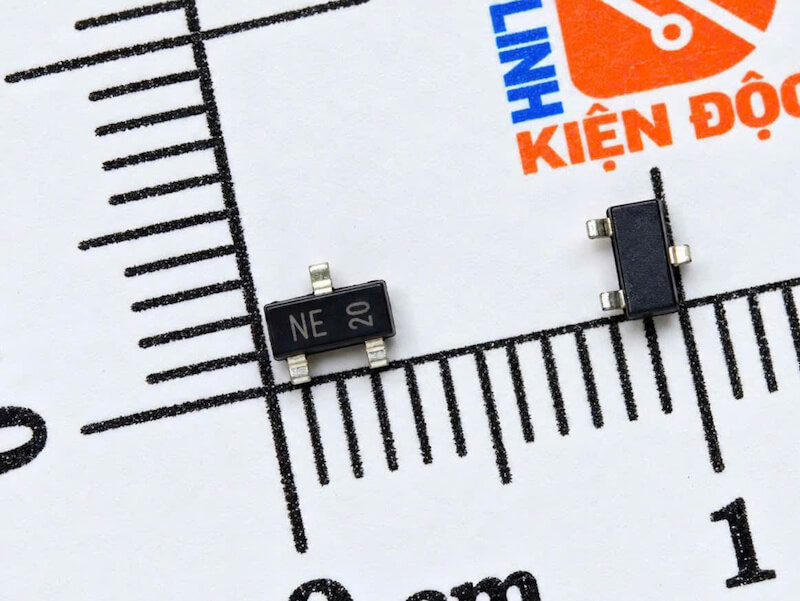

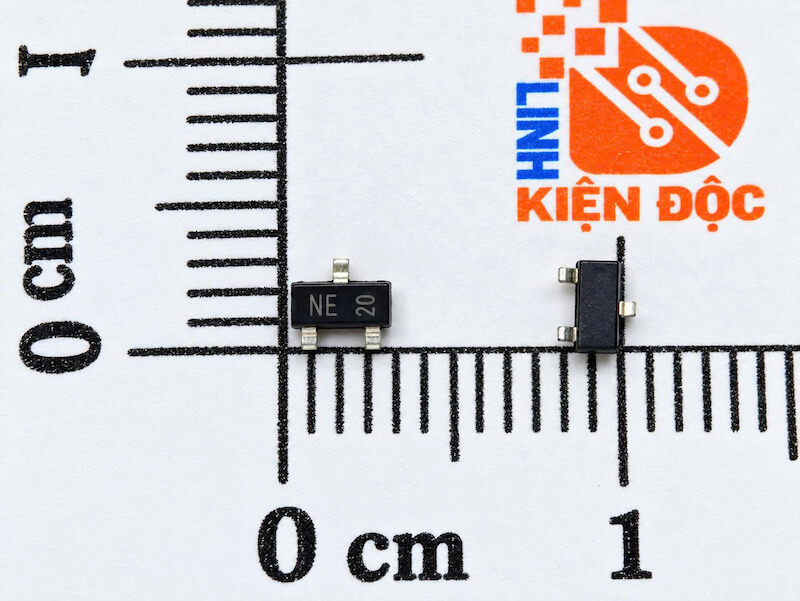

1. Giới thiệu chung về Transistor NPN KRC105S-RTK/P ký hiệu NE kiểu chân SOT23

KRC105S-RTK/P là transistor kỹ thuật số loại NPN (NPN Digital Transistor) được thiết kế cho các mạch đóng cắt, điều khiển và giao tiếp tín hiệu. Linh kiện có điện áp Collector–Emitter tối đa khoảng 50V, dòng Collector tối đa 100mA và sử dụng kiểu đóng gói SOT23 3 chân dành cho lắp ráp bề mặt SMD.

KRC105S-RTK/P thường có ký hiệu NE trên thân linh kiện. Điểm đáng chú ý của dòng transistor kỹ thuật số này là được tích hợp sẵn điện trở phân cực đầu vào bên trong, giúp giảm số lượng điện trở bên ngoài so với transistor NPN thông thường.

Nhờ kích thước nhỏ, mạch phân cực tích hợp và khả năng điều khiển tải dòng nhỏ, KRC105S-RTK/P thích hợp cho bo mạch điều khiển, thiết bị điện tử dân dụng, thiết bị công nghiệp và các mạch giao tiếp với vi điều khiển.

2. Đặc điểm của Transistor KRC105S-RTK/P

KRC105S-RTK/P có những đặc điểm chính sau:

• Transistor kỹ thuật số loại NPN.
• Mã linh kiện KRC105S-RTK/P.
• Ký hiệu trên thân thường gặp: NE.
• Điện áp Collector–Emitter tối đa 50V.
• Dòng Collector tối đa 100mA.
• Tích hợp điện trở phân cực bên trong.
• Giảm số lượng linh kiện ngoại vi.
• Có thể nhận tín hiệu điều khiển thông qua điện trở đầu vào tích hợp.
• Thích hợp cho chức năng đóng cắt.
• Dòng rò thấp khi ở trạng thái ngắt.
• Package SOT23 nhỏ gọn.
• Có 3 chân.
• Kiểu lắp đặt SMD.
• Phù hợp với PCB có mật độ linh kiện cao.
• Thuận tiện cho sản xuất và lắp ráp tự động.

3. Cấu tạo của KRC105S-RTK/P

KRC105S-RTK/P được xây dựng dựa trên một transistor NPN silicon kết hợp với mạng điện trở phân cực tích hợp. Đây là điểm khác biệt quan trọng so với transistor NPN rời thông thường.

Ba cực chức năng cơ bản gồm:

Input: Là đầu vào nhận tín hiệu điều khiển. Tín hiệu đầu vào được đưa tới cực Base của transistor thông qua điện trở được tích hợp bên trong.

Collector: Là cực thu, thường được kết nối với tải cần điều khiển.

Emitter: Là cực phát, trong nhiều mạch NPN thường được nối về GND hoặc mức điện thế thấp.

Việc tích hợp điện trở giúp đơn giản hóa mạch điều khiển. Trong nhiều ứng dụng, tín hiệu logic có thể được đưa tới đầu vào mà không cần bố trí thêm điện trở Base rời như khi sử dụng transistor BJT thông thường.

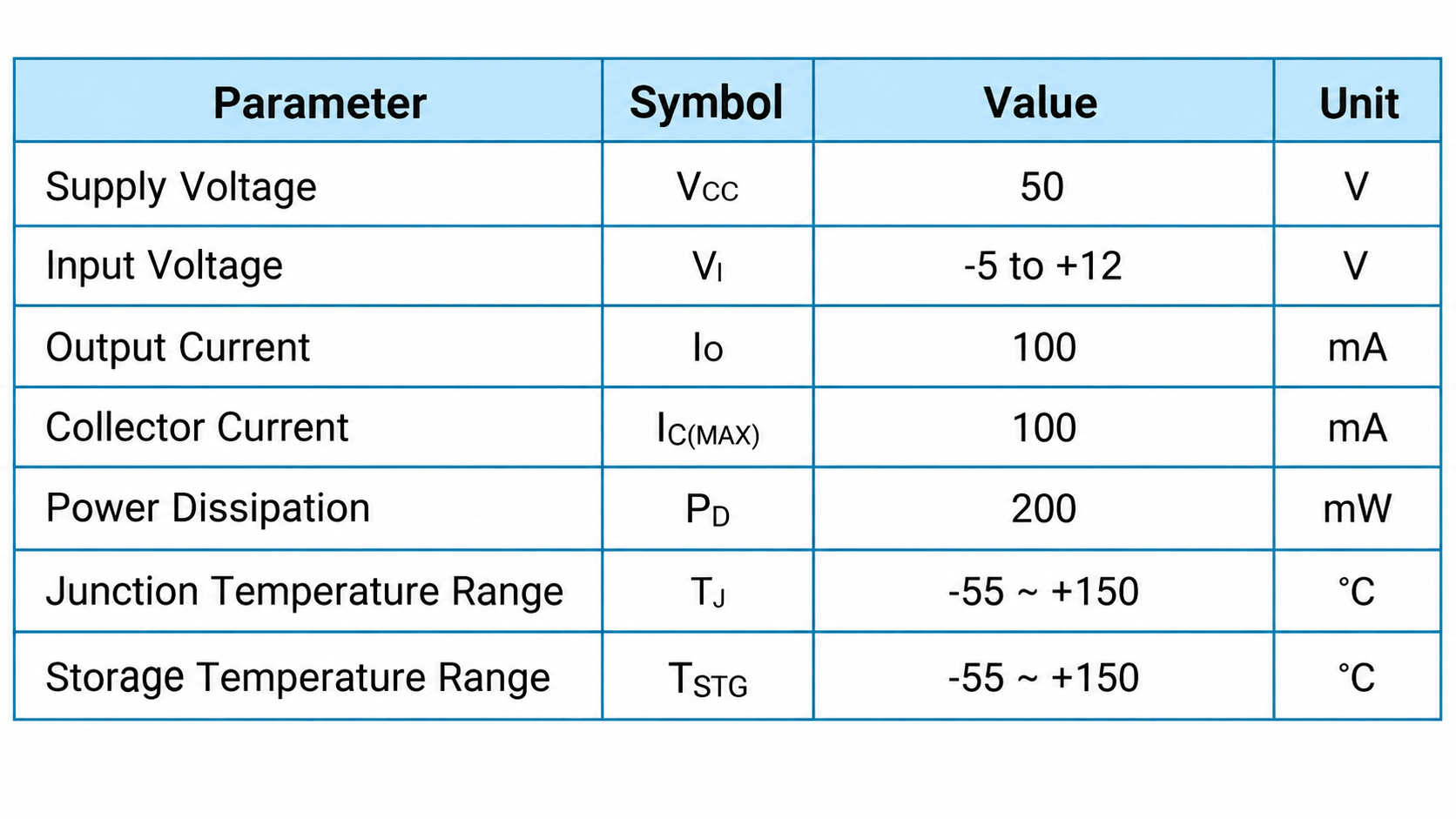

4. Thông số kỹ thuật KRC105S-RTK/P NE

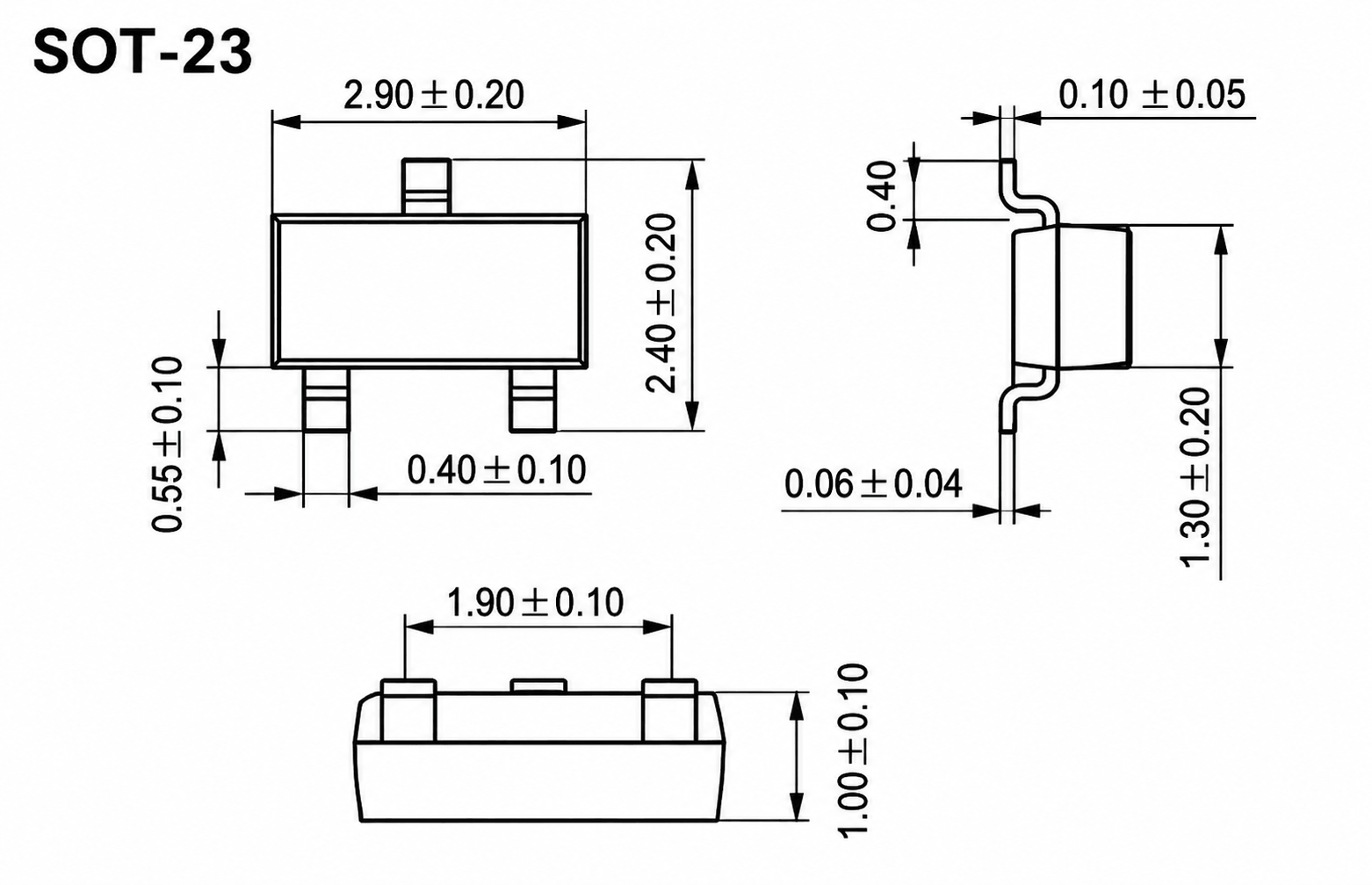

5. Kích thước Transistor KRC105S-RTK/P SOT23

6. Ứng dụng của KRC105S-RTK/P

KRC105S-RTK/P được sử dụng trong nhiều loại mạch và thiết bị điện tử như:

• Mạch đóng cắt điện tử.
• Mạch điều khiển LED.
• Mạch driver.
• Mạch điều khiển relay dòng nhỏ.
• Mạch giao tiếp vi điều khiển.
• Mạch điều khiển tín hiệu logic.
• Mạch điều khiển transistor công suất.
• Mạch điều khiển MOSFET.
• Mạch tạo và xử lý xung.
• Mạch nguồn.
• Mạch bảo vệ.
• Mạch cảm biến.
• Thiết bị điện tử dân dụng.
• Thiết bị đo lường.
• Bo mạch điều khiển công nghiệp.
• Thiết bị tự động hóa.
• Các bo mạch cần tiết kiệm diện tích và số lượng linh kiện.

DATASHEET
