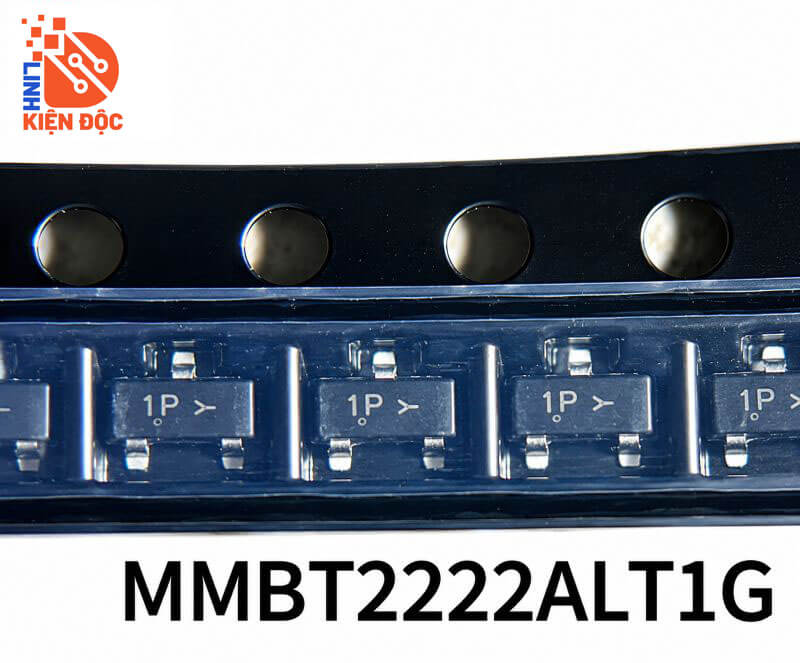

MMBT2222ALT1G Transistor NPN SOT-23 40V 600mA, ký hiệu 1P
1. Giới thiệu chung về MMBT2222ALT1G
MMBT2222ALT1G là transistor lưỡng cực BJT loại NPN, được thiết kế cho các ứng dụng đóng cắt và khuếch đại tín hiệu trong mạch điện tử. Linh kiện sử dụng kiểu đóng gói SOT-23 nhỏ gọn, phù hợp với công nghệ lắp ráp bề mặt SMD/SMT.
MMBT2222ALT1G có điện áp Collector–Emitter tối đa 40V, dòng Collector tối đa 600mA và thường được nhận biết bằng ký hiệu 1P trên thân. Với kích thước nhỏ và khả năng chuyển mạch tốt, linh kiện được sử dụng rộng rãi trong các bo mạch điều khiển, nguồn, thiết bị điện tử dân dụng và công nghiệp.
2. Đặc điểm của MMBT2222ALT1G
- Transistor BJT loại NPN.
- Điện áp Collector–Emitter tối đa 40V.
- Dòng Collector tối đa 600mA.
- Điện áp Emitter–Base tối đa 6V.
- Khả năng khuếch đại và chuyển mạch nhanh.
- Tần số chuyển tiếp cao.
- Package SOT-23 nhỏ gọn.
- Có 3 chân kết nối.
- Lắp đặt theo công nghệ SMD/SMT.
- Ký hiệu nhận dạng trên thân 1P.
- Phù hợp với các mạch có mật độ linh kiện cao.
- Tiết kiệm diện tích trên bo mạch PCB.
3. Cấu tạo của MMBT2222ALT1G
MMBT2222ALT1G được cấu tạo theo nguyên lý transistor lưỡng cực NPN với ba cực chính gồm Base, Collector và Emitter.
Một dòng điện nhỏ đưa vào cực Base có khả năng điều khiển dòng điện lớn hơn chạy từ Collector đến Emitter. Nhờ đặc tính này, MMBT2222ALT1G có thể hoạt động như một công tắc điện tử hoặc phần tử khuếch đại tín hiệu.
Sơ đồ chân cơ bản:
Chân 1: Base – cực B
Chân 2: Emitter – cực E
Chân 3: Collector – cực C
Khi thay thế linh kiện trên bo mạch, cần kiểm tra chính xác sơ đồ chân của phiên bản đang sử dụng trước khi hàn.

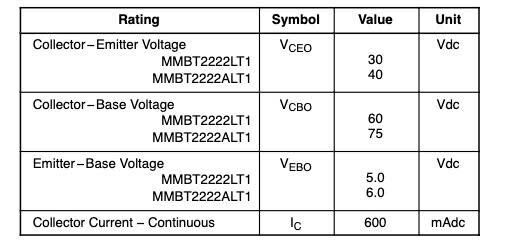

4. Thông số kỹ thuật MMBT2222ALT1G

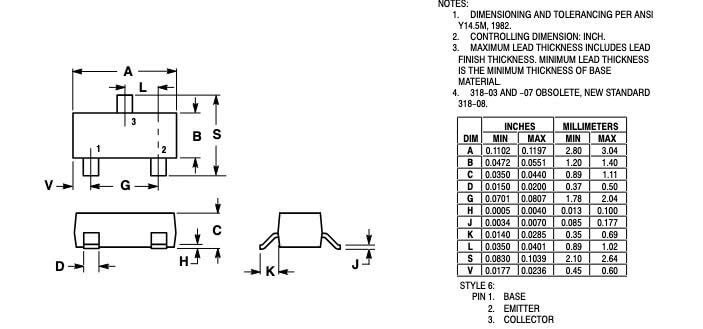

5. Kích thước MMBT2222ALT1G
6. Ứng dụng của MMBT2222ALT1G
MMBT2222ALT1G được sử dụng trong nhiều mạch điện tử cần khả năng đóng cắt nhanh hoặc khuếch đại tín hiệu với dòng điện nhỏ đến trung bình.
Các ứng dụng phổ biến gồm:
- Mạch đóng/ngắt tín hiệu.
- Mạch khuếch đại tín hiệu.
- Mạch điều khiển LED.
- Mạch điều khiển relay công suất nhỏ.
- Mạch đệm tín hiệu.
- Mạch giao tiếp vi điều khiển.
- Điều khiển tải dòng nhỏ.
- Mạch nguồn và mạch điều khiển.
- Thiết bị điện tử dân dụng.
- Thiết bị điều khiển công nghiệp.
- Bo mạch tự động hóa.
- Các thiết bị điện tử sử dụng linh kiện SMD.
MMBT2222ALT1G phù hợp với các thiết kế cần transistor NPN nhỏ gọn, điện áp làm việc 40V, dòng Collector tối đa 600mA và package SOT-23.
