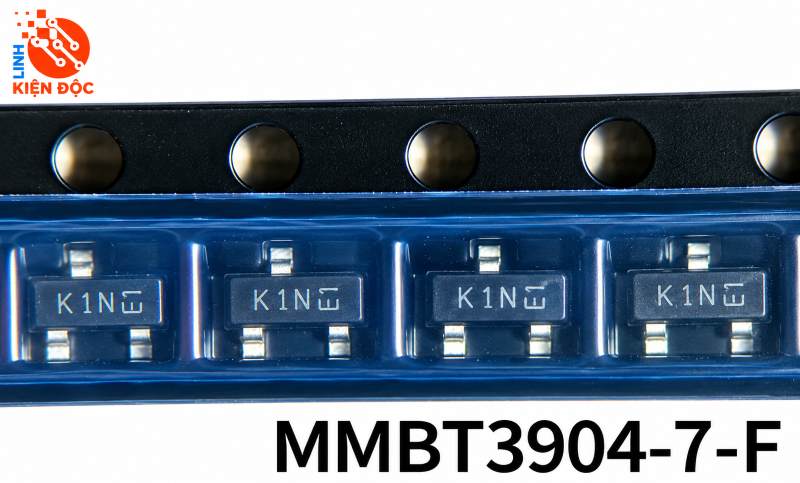

Transistor MMBT3904-7-F 40V SOT-23 kí hiệu K1N S1A
1₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Giới thiệu chung
MMBT3904-7-F là transistor BJT NPN được sử dụng phổ biến trong các mạch khuếch đại tín hiệu và đóng cắt điện tử. Linh kiện thuộc dòng 3904, có điện áp Collector-Emitter tối đa 40V, dòng Collector tối đa 200mA, phù hợp với các mạch điều khiển điện áp thấp và công suất nhỏ. MMBT3904-7-F sử dụng kiểu đóng gói SOT-23 gồm 3 chân, giúp tiết kiệm diện tích PCB và thuận tiện cho các thiết bị điện tử sử dụng công nghệ dán bề mặt SMT.
Đặc điểm
● Transistor BJT loại NPN.
● Điện áp Collector-Emitter tối đa: 40V.
● Dòng Collector tối đa: 200mA.
● Hệ số khuếch đại dòng điện phù hợp cho các mạch khuếch đại và điều khiển.
● Tốc độ chuyển mạch nhanh, đáp ứng tốt các mạch đóng cắt.
● Kiểu đóng gói SOT-23 nhỏ gọn.
● Mã sản phẩm: MMBT3904-7-F.
● Ký hiệu trên thân có thể gặp K1N, S1A tùy lô/nhà sản xuất.
Cấu tạo
● Base (B): Chân điều khiển dòng điện qua transistor.
● Collector (C): Chân nhận dòng điện từ tải.
● Emitter (E): Chân đưa dòng điện ra khỏi transistor.
● Transistor sử dụng cấu trúc bán dẫn NPN, cho phép dòng điện Collector-Emitter được điều khiển thông qua dòng điện nhỏ đưa vào chân Base.

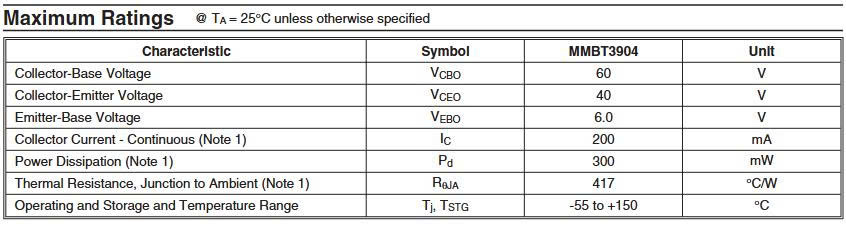

Thông số kỹ thuật

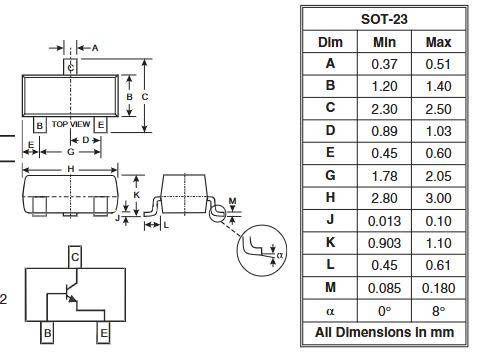

Kích thước
Ứng dụng
● Mạch khuếch đại tín hiệu nhỏ.
● Mạch đóng cắt tải DC.
● Mạch điều khiển relay.
● Mạch điều khiển LED.
● Mạch khuếch đại âm thanh và tín hiệu.
● Mạch điều khiển nguồn và các thiết bị điện tử công suất nhỏ.
● Các bo mạch điện tử sử dụng linh kiện SMD.
