Transistor NPN LMBT2222ALT1G kí hiệu 1P kiểu chân SOT23

1. Đặc điểm của Transistor NPN LMBT2222ALT1G

LMBT2222ALT1G là transistor lưỡng cực BJT loại NPN thông dụng, được thiết kế cho các mạch khuếch đại tín hiệu và đóng cắt điện tử công suất nhỏ. Linh kiện sử dụng kiểu chân SOT-23 nhỏ gọn, phù hợp với các bo mạch điện tử sử dụng công nghệ dán bề mặt SMT.

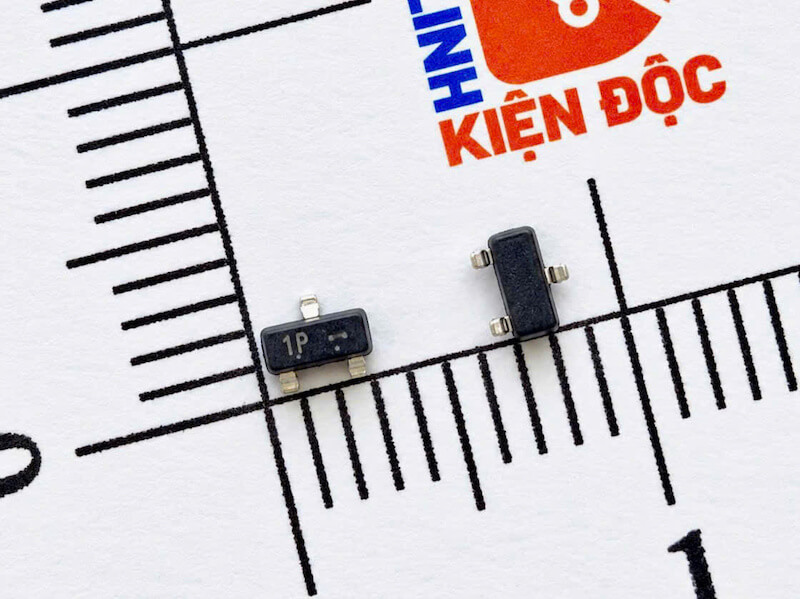

Trên thân linh kiện thường được đánh dấu bằng ký hiệu 1P để thuận tiện cho việc nhận dạng khi kiểm tra và sửa chữa bo mạch.

LMBT2222ALT1G có điện áp Collector–Emitter tối đa 40V, dòng Collector liên tục lên đến 600mA và tần số chuyển tiếp khoảng 300MHz. Nhờ tốc độ đáp ứng tốt và kích thước nhỏ, linh kiện được sử dụng phổ biến trong các mạch điều khiển, khuếch đại và chuyển mạch tốc độ cao.

2. Cấu tạo của LMBT2222ALT1G

LMBT2222ALT1G được chế tạo theo cấu trúc transistor NPN silicon gồm ba vùng bán dẫn tạo thành hai tiếp giáp PN. Linh kiện có ba cực chính:

Chân 1 – Base (B): cực điều khiển transistor.

Chân 2 – Emitter (E): cực phát.

Chân 3 – Collector (C): cực thu.

Khi có dòng điện điều khiển phù hợp đưa vào cực Base, transistor cho phép dòng điện lớn hơn chạy giữa Collector và Emitter. Nguyên lý này cho phép LMBT2222ALT1G hoạt động như một phần tử khuếch đại hoặc một công tắc điện tử.

Vỏ SOT-23 có kích thước nhỏ, ba chân và được thiết kế để hàn trực tiếp lên bề mặt PCB, giúp tiết kiệm diện tích bo mạch.

3. Thông số kỹ thuật LMBT2222ALT1G

4. Kích thước LMBT2222ALT1G

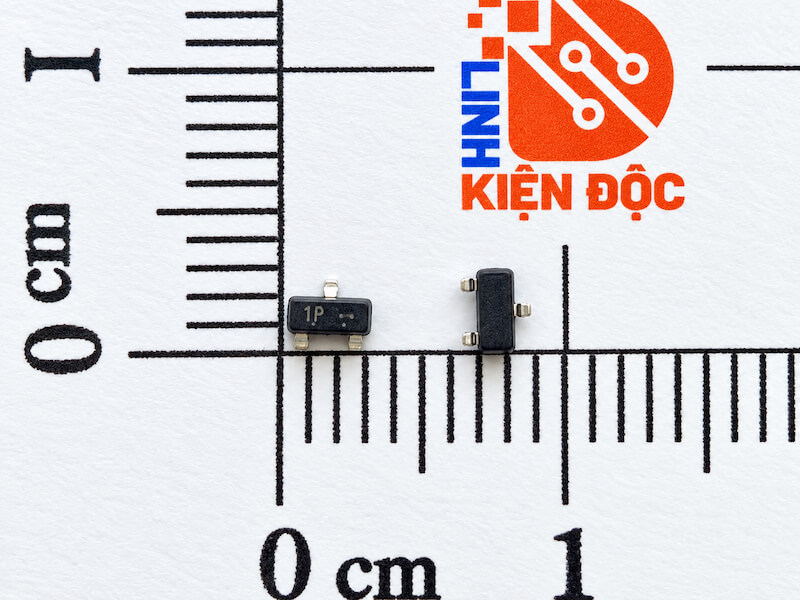

LMBT2222ALT1G sử dụng package SOT-23 tiêu chuẩn, thuộc nhóm linh kiện SMD có kích thước rất nhỏ.

Kích thước thân linh kiện điển hình khoảng:

Chiều dài: khoảng 2,9mm

Chiều rộng: khoảng 1,3mm

Chiều cao: khoảng 0,9 – 1,1mm

Kích thước thực tế có thể có sai số nhỏ tùy theo tiêu chuẩn sản xuất và dung sai package. Khi thiết kế PCB nên sử dụng footprint SOT-23 theo tài liệu kỹ thuật của nhà sản xuất.

5. Ứng dụng của Transistor LMBT2222ALT1G

LMBT2222ALT1G được sử dụng rộng rãi trong các thiết bị điện tử và bo mạch điều khiển như:

Mạch khuếch đại tín hiệu điện áp và dòng điện nhỏ.

Mạch đóng cắt tải bằng tín hiệu điều khiển.

Mạch điều khiển LED và đèn báo.

Mạch kích relay công suất nhỏ.

Mạch đệm tín hiệu và xử lý tín hiệu.

Mạch giao tiếp giữa vi điều khiển với các tầng công suất.

Mạch tạo xung và chuyển mạch tốc độ cao.

Bo mạch điều khiển công nghiệp, thiết bị điện tử dân dụng, nguồn điện và các hệ thống điều khiển tự động.

Với điện áp 40V, dòng Collector lên đến 600mA, tần số chuyển tiếp khoảng 300MHz và package SOT-23 nhỏ gọn, LMBT2222ALT1G ký hiệu 1P là lựa chọn phù hợp cho nhiều mạch khuếch đại và đóng cắt sử dụng linh kiện SMD.
