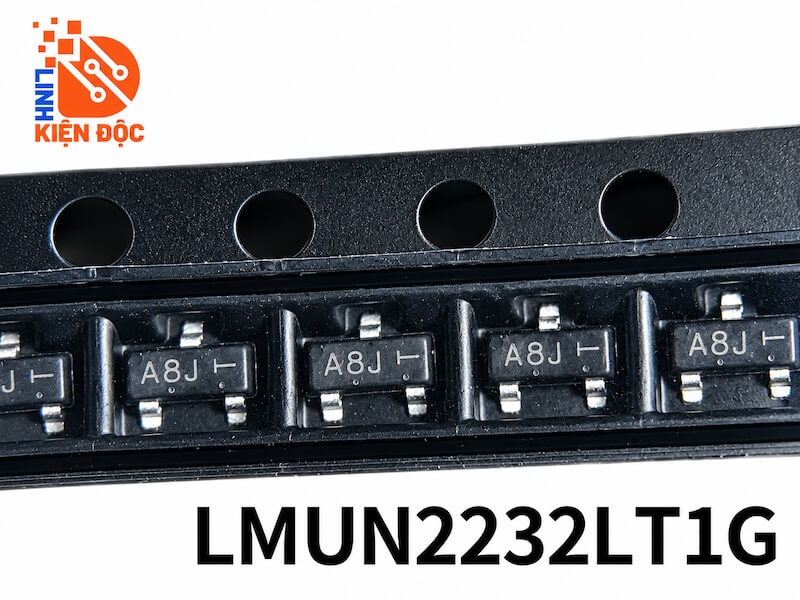

Transistor NPN LMUN2232LT1G SOT-23 50V ký hiệu A8J

1. Giới thiệu chung về LMUN2232LT1G

LMUN2232LT1G là transistor NPN tích hợp điện trở phân cực, thuộc nhóm transistor số BRT (Bias Resistor Transistor). Linh kiện được thiết kế để sử dụng trong các mạch đóng cắt, điều khiển và xử lý tín hiệu điện tử.

LMUN2232LT1G sử dụng kiểu đóng gói SOT-23 nhỏ gọn, phù hợp với công nghệ gắn bề mặt SMD/SMT. Việc tích hợp sẵn các điện trở phân cực bên trong giúp giảm số lượng linh kiện rời, tiết kiệm diện tích PCB và đơn giản hóa quá trình thiết kế mạch.

LMUN2232LT1G có điện áp Collector–Emitter tối đa 50V, dòng Collector tối đa 100mA và ký hiệu in trên thân thường gặp là A8J.

2. Đặc điểm của LMUN2232LT1G

LMUN2232LT1G có thiết kế nhỏ gọn và được tối ưu cho các mạch điều khiển tín hiệu. Những đặc điểm chính gồm:

• Cấu trúc transistor NPN.
• Tích hợp sẵn hai điện trở phân cực.
• Điện áp Collector–Emitter tối đa 50V.
• Dòng Collector tối đa 100mA.
• Điện trở R1 khoảng 4,7kΩ.
• Điện trở R2 khoảng 4,7kΩ.
• Package SOT-23 nhỏ gọn.
• Có 3 chân kết nối.
• Phù hợp công nghệ lắp ráp SMD/SMT.
• Giảm số lượng điện trở bên ngoài.
• Tiết kiệm diện tích trên bo mạch.
• Thích hợp cho mạch đóng cắt và điều khiển tín hiệu.

3. Cấu tạo của LMUN2232LT1G

LMUN2232LT1G được cấu tạo từ một transistor lưỡng cực NPN kết hợp với mạng điện trở phân cực được tích hợp trực tiếp bên trong linh kiện.

Hai điện trở tích hợp có giá trị danh định:

R1: 4,7kΩ
R2: 4,7kΩ
Tỷ lệ R1/R2: 1

Nhờ cấu trúc này, LMUN2232LT1G có thể thay thế cho tổ hợp transistor NPN và các điện trở phân cực rời trong nhiều mạch điện tử, giúp giảm số lượng linh kiện cần lắp trên PCB.

Linh kiện có 3 chân chính:

Chân 1: Base – ngõ vào thông qua mạng điện trở
Chân 2: Emitter
Chân 3: Collector

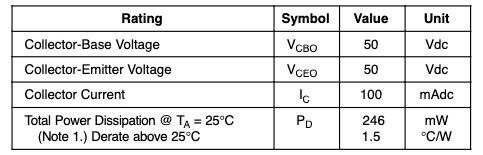

4. Thông số kỹ thuật LMUN2232LT1G

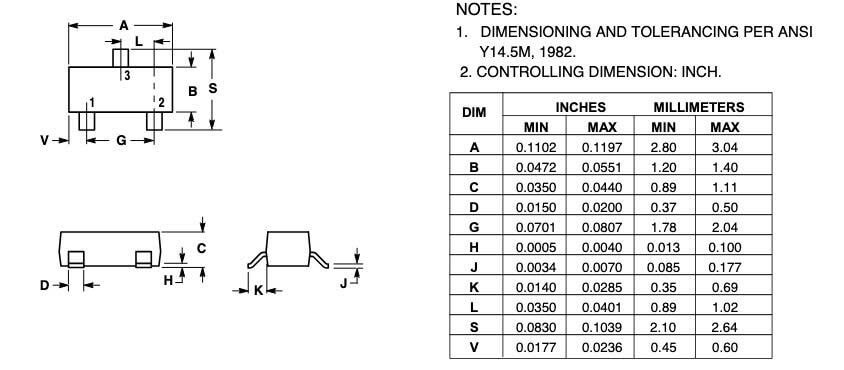

5. Kích thước LMUN2232LT1G

6. Ứng dụng của LMUN2232LT1G

LMUN2232LT1G được sử dụng phổ biến trong các mạch điện tử cần đóng cắt và điều khiển tín hiệu với dòng điện nhỏ. Nhờ tích hợp sẵn điện trở phân cực, linh kiện phù hợp với các thiết kế cần tối ưu không gian PCB.

Một số ứng dụng thường gặp gồm:

• Mạch đóng/ngắt tín hiệu.
• Mạch điều khiển LED.
• Mạch giao tiếp vi điều khiển.
• Mạch logic và xử lý tín hiệu.
• Mạch đệm tín hiệu.
• Điều khiển tải công suất nhỏ.
• Bo mạch nguồn.
• Bo điều khiển thiết bị điện tử.
• Thiết bị điện tử dân dụng.
• Thiết bị điều khiển công nghiệp.
• Các mạch SMD có mật độ linh kiện cao.

LMUN2232LT1G là giải pháp phù hợp khi cần một transistor NPN SOT-23 nhỏ gọn, điện áp làm việc lên đến 50V và có sẵn mạng điện trở phân cực để đơn giản hóa thiết kế mạch.
