Transistor NPN MMBT2222A-7-F kí hiệu K1P kiểu chân SOT23 60V, 600mA

1. Giới thiệu chung về Transistor MMBT2222A-7-F

MMBT2222A-7-F là transistor lưỡng cực BJT loại NPN, được thiết kế để khuếch đại tín hiệu và chuyển mạch điện tử trong các mạch điều khiển công suất nhỏ. Linh kiện có điện áp Collector-Emitter tối đa 40V, điện áp Collector-Base tối đa 75V và dòng Collector tối đa 600mA theo thông số thường gặp của dòng MMBT2222A.

Transistor sử dụng kiểu vỏ SOT-23 gồm 3 chân, phù hợp với công nghệ lắp ráp bề mặt SMD/SMT. Trên thân linh kiện có ký hiệu nhận dạng K1P, giúp thuận tiện cho việc kiểm tra và thay thế trên bo mạch điện tử.

MMBT2222A-7-F được sử dụng phổ biến trong các mạch khuếch đại tín hiệu, điều khiển LED, điều khiển relay nhỏ, mạch vi điều khiển và các hệ thống điện tử dân dụng, công nghiệp.

2. Đặc điểm nổi bật của MMBT2222A-7-F

• Transistor BJT loại NPN.
• Điện áp Collector-Emitter tối đa 40V.
• Điện áp Collector-Base tối đa 75V.
• Dòng Collector tối đa 600mA.
• Có khả năng khuếch đại tín hiệu.
• Phù hợp với các ứng dụng chuyển mạch tốc độ tương đối cao.
• Có thể điều khiển tải công suất nhỏ.
• Kích thước SOT-23 nhỏ gọn.
• Tiết kiệm diện tích PCB.
• Phù hợp với công nghệ lắp ráp SMD/SMT.
• Ứng dụng rộng rãi trong các mạch điều khiển điện tử.

3. Cấu tạo và nguyên lý hoạt động

MMBT2222A-7-F là transistor NPN được cấu tạo từ ba lớp bán dẫn theo cấu trúc N-P-N, gồm ba cực:

Base (B): Cực điều khiển dòng điện.

Collector (C): Cực thu, nơi dòng điện chính đi vào transistor.

Emitter (E): Cực phát, nơi dòng điện đi ra khỏi transistor.

Khi có dòng điện phù hợp đi vào cực Base, transistor bắt đầu dẫn điện giữa Collector và Emitter.

Dòng Base nhỏ có thể điều khiển dòng Collector lớn hơn, giúp transistor thực hiện chức năng khuếch đại tín hiệu hoặc đóng ngắt tải.

Trong chế độ chuyển mạch, transistor thường hoạt động ở hai trạng thái chính:

Trạng thái ngắt: Không có đủ dòng Base, transistor gần như không dẫn điện.

Trạng thái bão hòa: Có đủ dòng Base, transistor dẫn mạnh và cho phép dòng điện chạy qua tải với điện áp Collector-Emitter tương đối thấp.

4. Thông số kỹ thuật MMBT2222A-7-F

5. Kích thước Transistor MMBT2222A-7-F

6. Chức năng và công dụng của MMBT2222A-7-F

MMBT2222A-7-F có hai chức năng chính là khuếch đại tín hiệu và chuyển mạch điện tử.

Các công dụng phổ biến gồm:

• Khuếch đại tín hiệu điện.
• Chuyển mạch ON/OFF.
• Điều khiển LED và đèn báo.
• Điều khiển relay nhỏ.
• Làm tầng driver transistor.
• Điều khiển tín hiệu từ vi điều khiển.
• Khuếch đại dòng điện trong mạch điều khiển.
• Điều khiển tải dòng nhỏ.
• Hỗ trợ mạch cảm biến.
• Xử lý tín hiệu analog và digital.

7. Ứng dụng của MMBT2222A-7-F

Transistor MMBT2222A-7-F được sử dụng trong nhiều thiết bị điện tử như:

• Mạch vi điều khiển.
• Mạch điều khiển LED.
• Mạch điều khiển relay.
• Mạch khuếch đại tín hiệu.
• Bo mạch nguồn điện tử.
• Thiết bị điện tử dân dụng.
• Mạch cảm biến.
• Thiết bị đo lường.
• Hệ thống tự động hóa.
• Bo mạch điều khiển công nghiệp.
• Thiết bị truyền thông.
• Mạch chuyển mạch tín hiệu.

8. Ưu điểm của MMBT2222A-7-F

Khả năng chuyển mạch tốt: Phù hợp với các mạch điều khiển tải dòng nhỏ và tín hiệu logic.

Dòng Collector tối đa 600mA: Có thể sử dụng trong nhiều ứng dụng driver khi đáp ứng điều kiện dòng Base và công suất tiêu tán.

Kích thước nhỏ gọn: Package SOT-23 giúp tiết kiệm diện tích PCB.

Ứng dụng linh hoạt: Có thể sử dụng trong mạch khuếch đại và chuyển mạch.

Dễ dàng tích hợp: Phù hợp với dây chuyền sản xuất SMT và các bo mạch điện tử hiện đại.

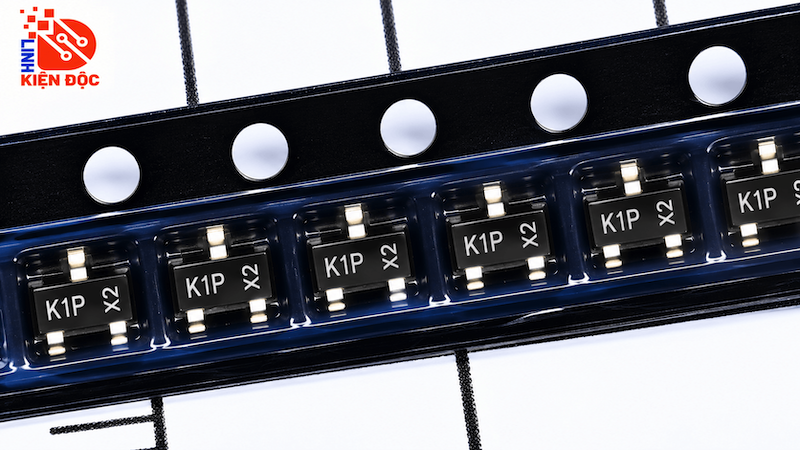

9. Ký hiệu K1P trên MMBT2222A-7-F

Do kích thước package SOT-23 nhỏ nên mã đầy đủ MMBT2222A-7-F thường không được in trực tiếp trên thân linh kiện.

Thay vào đó, transistor có thể được nhận dạng bằng ký hiệu ngắn K1P.

Khi kiểm tra linh kiện có marking K1P trên bo mạch, cần xác nhận:

• Kiểu vỏ SOT-23.
• Loại transistor NPN.
• Điện áp Collector-Emitter.
• Dòng Collector.
• Sơ đồ chân Base, Collector và Emitter.
• Vị trí linh kiện trong mạch.
• Nhà sản xuất và mã sản phẩm.

Không nên chỉ dựa vào ký hiệu K1P để xác định linh kiện vì marking SMD có thể trùng nhau giữa các loại linh kiện khác nhau.

10. Lưu ý khi sử dụng và thay thế MMBT2222A-7-F

Khi sử dụng hoặc lựa chọn transistor thay thế MMBT2222A-7-F cần chú ý:

• Kiểm tra đúng loại transistor NPN.
• Xác định điện áp VCEO phù hợp.
• Không vượt quá dòng Collector tối đa.
• Tính toán dòng Base phù hợp với tải.
• Kiểm tra công suất tiêu tán và nhiệt độ.
• Chú ý điện áp bão hòa VCE(sat).
• Kiểm tra sơ đồ chân.
• Đảm bảo package SOT-23 tương thích.
• Khi điều khiển tải cảm cần sử dụng mạch bảo vệ xung ngược phù hợp.

Đặc biệt, dòng Collector tối đa 600mA không có nghĩa transistor có thể dẫn liên tục 600mA trong mọi điều kiện, vì khả năng hoạt động thực tế còn phụ thuộc vào công suất tiêu tán và khả năng tản nhiệt của bo mạch.

11. Kết luận

MMBT2222A-7-F là transistor NPN dạng SMD, sử dụng kiểu vỏ SOT-23 3 chân, có ký hiệu nhận dạng K1P.

Linh kiện có dòng Collector tối đa 600mA, phù hợp với các ứng dụng khuếch đại tín hiệu, chuyển mạch, điều khiển LED, relay nhỏ và các mạch điều khiển điện tử.

Với thiết kế nhỏ gọn, khả năng chuyển mạch linh hoạt và tính ứng dụng cao, MMBT2222A-7-F được sử dụng trong nhiều thiết bị điện tử dân dụng và công nghiệp.

Datasheet
